Einstellungen

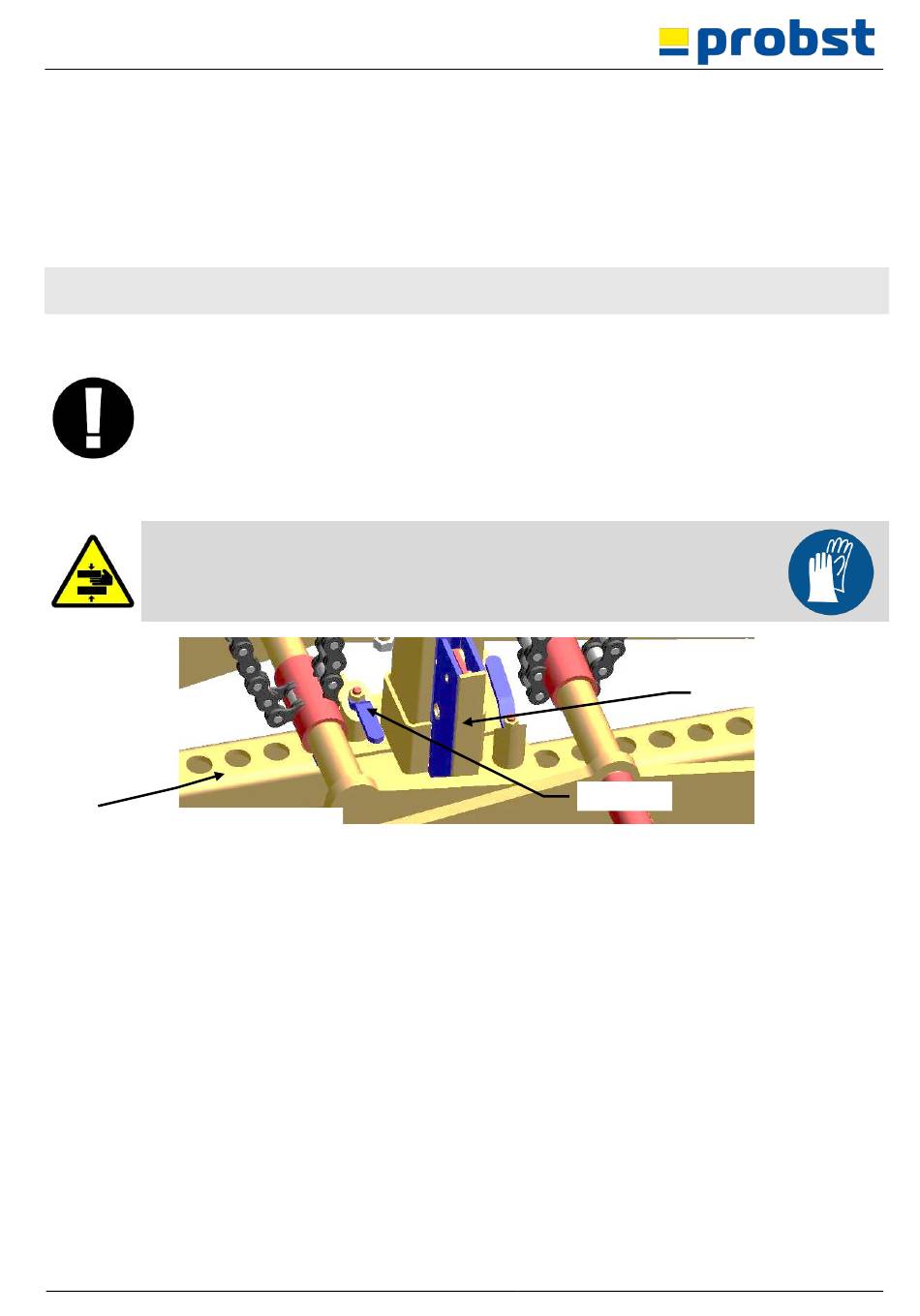

5 Einstellungen
5.1

Einstellung des Greifbereichs

Durch Änderung des Greifbereichs können mit dem Gerät unterschiedlich große Greifgüter (Betonrohre) gegriffen
werden.
Bevor ein Greifgut angehoben und versetzt werden kann, muss der entsprechende Greifbereich und die
höhenverstellbare Auflage eingestellt werden.
•
Die Einstellung des Greifbereichs darf niemals auf beiden Seiten gleichzeitig erfolgen.
Den Greifbereich immer zuerst auf der einen u. dann auf der anderen Seite einstellen.
•
Federriegel nach oben ziehen und um 180° verdrehen.
•
Rechteckrohr verschieben, bis der Greifbereich ca. 5 cm größer ist als das Greifgut selbst.
•
Federriegel wieder nach oben ziehen und um 180° verdrehen.
•
Rechteckrohr so lange hin und herschieben, bis der Federriegel in das entsprechende Loch
einrastet.
•
Greifbereichsverstellung muss generell symmetrisch erfolgen.
Das heißt es muss bei beiden Rechteckrohren jeweils das gleiche Verstellloch verwendet werden.
•
Vorsicht bei der Einstellung des Greifbereichs. Verletzungsgefahr der
Hände!
•
Schutzhandschuhe verwenden. →
Rechteckrohr mit Verstelllöchern
54500002
Federriegel
Abb. 1
13 / 21
Wechselautomatik
DE
