4.1.2

Andere Steuerungen

Ventil Ventil
spülen ausblasen
rt sw rt sw

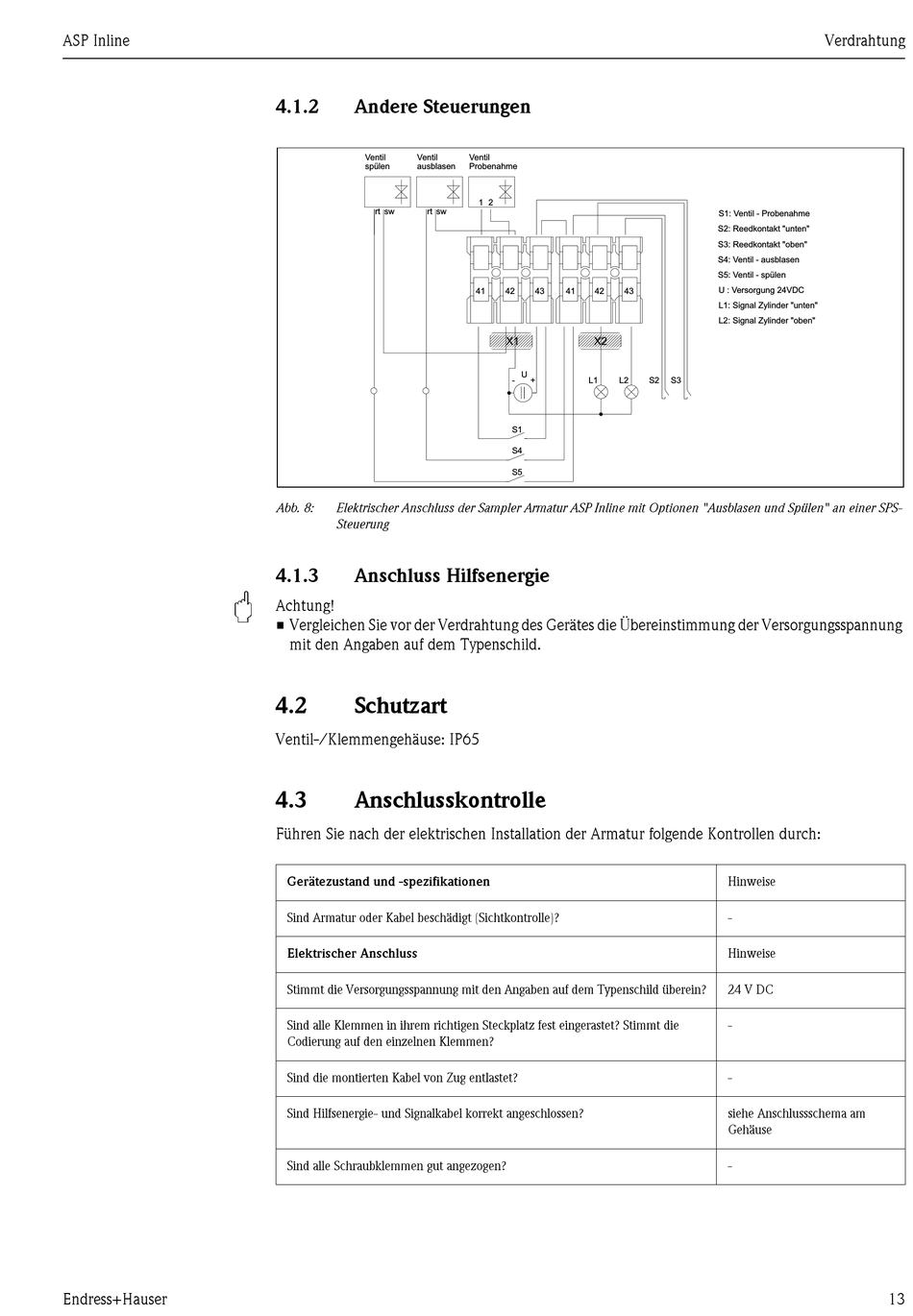

Abb. 8: Elektrischer Anschluss der Sampler Armatur ASP Inline mit Optionen "Ausblasen und Spülen" an einer SPS-
Steuerung
4.1.3

Anschluss Hilfsenergie

Achtung!
• Vergleichen Sie vor der Verdrahtung des Gerätes die Übereinstimmung der Versorgungsspannung
mit den Angaben auf dem Typenschild.
4.2

Schutzart

Ventil-/Klemmengehäuse: IP65
4.3

Anschlusskontrolle

Führen Sie nach der elektrischen Installation der Armatur folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Sind Armatur oder Kabel beschädigt (Sichtkontrolle)?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
Sind alle Klemmen in ihrem richtigen Steckplatz fest eingerastet? Stimmt die
Codierung auf den einzelnen Klemmen?
Sind die montierten Kabel von Zug entlastet?
Sind Hilfsenergie- und Signalkabel korrekt angeschlossen?
Sind alle Schraubklemmen gut angezogen?
Ventil
Probenahme
1 2
41 42 43 41 42 43
X1 X2
U
- + L1 L2
S1
S4
S5
S1: Ventil - Probenahme
S2: Reedkontakt "unten"
S3: Reedkontakt "oben"
S4: Ventil - ausblasen
S5: Ventil - spülen
U : Versorgung 24VDC
L1: Signal Zylinder "unten"
L2: Signal Zylinder "oben"
S2 S3
Hinweise
-
Hinweise
24 V DC
-
-
siehe Anschlussschema am
Gehäuse
-
Verdrahtung
13
