Matrix U7xe Bedienungsanleitung Seite 23

AUFBAU ScHRITT 4
AC2
C21
Z13
P02
P11
Z12
Z11
WEISSE ScHRAUBENTÜTE INHALT:
Z11 RUNDKOPFSCHRAUBE (M8x25L)
Z12 FEDERRINGSCHEIBE
Z13 RUNDKOPFSCHRAUBE (M5x10L)

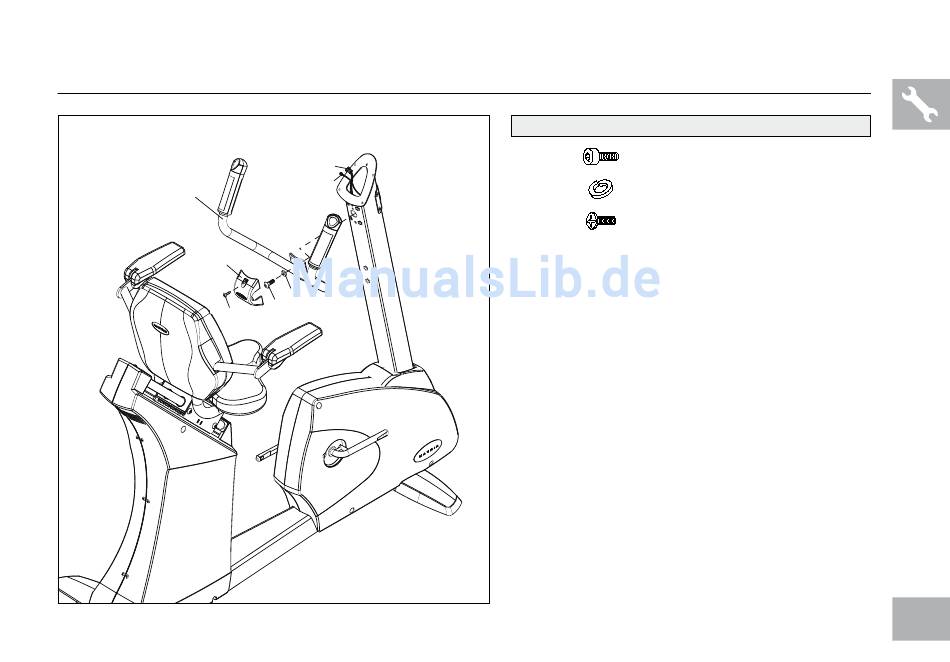

Öffnen Sie die WEiSSE SCHRAubEntütE.
A
Ziehen Sie das KonSolEnKAbEl mithilfe
B
des Führungsdrahts im KonSolEnmASt
vorsichtig durch den KonSolEnmASt.
Befestigen Sie den KonSolEnmASt mithilfe
C
der voRmontiERtEn SCHRAubEn und
SCHEibEn am HAuptRAHmEn.
Schieben Sie die gEWElltE
D
untERlEgSCHEibE (l) wie abgebildet
gefolgt vom pEdAlARm über die KuRbEl.
Legen Sie den AuSlEgER dES pEdAlARmS
auf dER füHRungSSCHiEnE ab.
Befestigen Sie den pEdAlARm mithilfe von 1
E
untERlEgSCHEibE (K), 1 fEdERRingSCHEibE
(b) und 1 SCHRAubE (m) an der KuRbEl.
Wiederholen Sie die Schritte D–E auf der
F
anderen Seite des rads.
4
4
2
23
