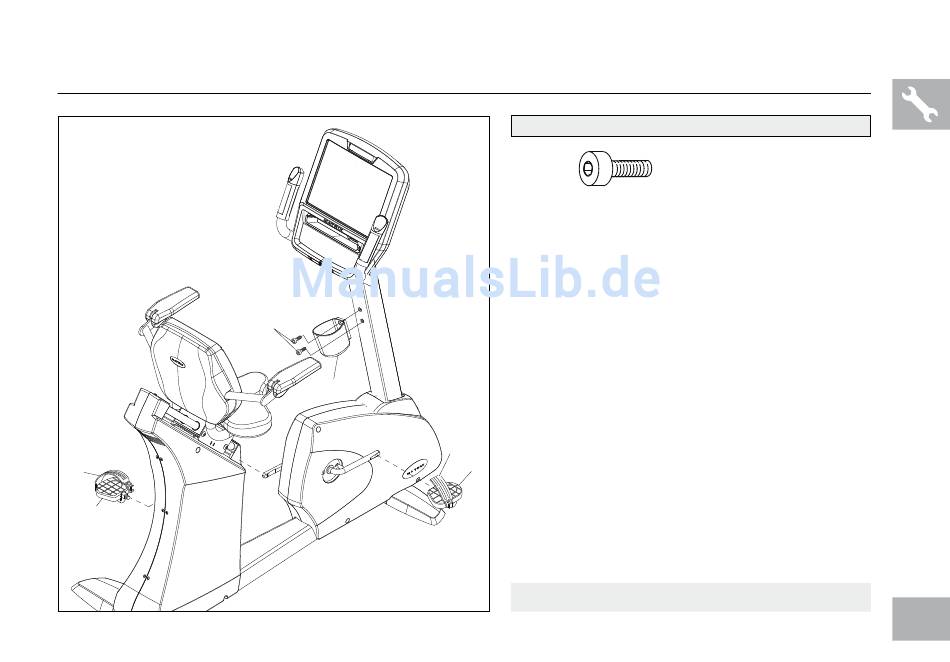

AUFBAU ScHRITT 6
T09
T08
Z34
C11
BLAUE ScHRAUBENTÜTE INHALT:
Z34
Öffnen Sie die SCHRAubEntütE.
A
Schieben Sie 1 gummiSCHEibE (S)
B
und 1 untERlEgSCHEibE (t) auf den
KonSolEnmASt.
Schieben Sie die untERE ARmStAngE
C
auf den KonSolEnmASt und befestigen
Sie ihn mit 1 untERlEgSCHEibE (t), 1
untERlEgSCHEibE (H), 1 ARmStAngEn-
AbdECKung, 1 untERlEgSCHEibE (H), 1
fEdERRingSCHEibE (b) und 1 SCHRAubE (u).
Wiederholen Sie die Schritte B–C auf der
D
T09
anderen Seite des rads.
T08
AUFBAU ABGESCHLOSSEN!
RUNDKOPFSCHRAUBE (M8x25L) 2
