INTERFACE HOMME-MACHINE (IHM) (FIG-2)
1- Indicateur de protection thermique
2- Indicateur «arrêt lié à une intervention sur la torche»
3- Indicateur de perturbation du fonctionnement normal
4- Indicateur de coupe tôle pleine
5- Bouton sélecteur de mode
Indicateur de coupe tôle pleine avec verrouillage de gâchette
6-
pour coupes longues
ALIMENTATION ELECTRIQUE
Ce matériel est livré avec une prise 16 A de type CEE7/7 et ne doit être utilisé que sur une installation électrique monophasée 230 V (50 - 60 Hz) à
trois fils avec un neutre relié à la terre.
Le courant effectif absorbé (I1eff) est indiqué sur l'appareil, pour les conditions d'utilisation maximales. Vérifier que l'alimentation et ses protections
(fusible et/ou disjoncteur) sont compatibles avec le courant nécessaire en utilisation. Dans certains pays, il peut être nécessaire. de changer la prise
pour permettre une utilisation aux conditions maximales.
Pour une utilisation intensive, il est préférable d'utiliser une prise 25 ou 32A protégée par un disjoncteur 25 ou 32A.
Une alimentation 230V est nécessaire pour utiliser le produit à puissance maximale (45A). Une alimentation 110V limitera le courant de sortie du
produit à 30A.
Attention ! Ne jamais couper l'alimentation lorsque le poste est en charge.
BRANCHEMENT SUR GROUPE ÉLECTROGÈNE
Ces appareils peuvent fonctionner avec des groupes électrogènes à condition que la puissance auxiliaire de 230V puisse fournir la quantité d'électricité
nécessaire. Le groupe électrogène doit répondre aux exigences suivantes :
- La tension alternative crête maximum est inférieure à 400V.
- La fréquence est comprise entre 50 et 60 Hz.
- La tension alternative efficace est toujours supérieure à 230Vac ±15%.
Il est impératif de vérifier ces conditions car de nombreux groupes électrogènes produisent des pics de haute tension pouvant endommager les
appareils.
UTILISATION DE RALLONGE ÉLECTRIQUE
Toutes les rallonges doivent avoir une taille et une section appropriées à la tension de l'appareil.
Utiliser une rallonge conforme aux règlementations nationales.
ALIMENTATION EN AIR
L'entrée d'air peut être alimentée par un compresseur ou des bouteilles à haute pression. Un manomètre haute pression doit être utilisé sur n'importe
quel type d'alimentation et doit être capable d'acheminer du gaz à l'entrée d'air des découpeurs plasma. Ces appareils sont équipés d'un filtre à air
intégré (5μm), mais une filtration supplémentaire peut être nécessaire selon la qualité de l'air utilisé (filtre impuretés en option, ref. 039728).
En cas de mauvaise qualité de l'air, la vitesse de coupe est réduite, la qualité de coupe se détériore, la capacité d'épaisseur de coupe
diminue et la durée de vie des consommables est réduite.
Pour un rendement optimal, l'air comprimé doit répondre à la norme ISO8573-1, classe 1.2.2. Le point de vapeur maximal doit être - 40 °C.
La quantité maximale d'huile (aérosol, liquide et vapeur) doit être de 0.1 mg/m
La pression d'entrée recommandée durant la circulation de l'air est de 5 à 7 bars.
IMS CUTTER 45 CT
Tension d'entrée
230 V
7- Indicateur de coupe tôle ajourée avec redémarrage de l'arc-pilote
8- Potentiomètre de réglage de l'intensité
9- Bar-graph indicateur de pression
10- Indicateur «pression insuffisante»
11- Bouton test et réglage de la pression d'air
12- Indicateur de test d'air en cours
Section de la rallonge (<45m)
6 mm²
.
3

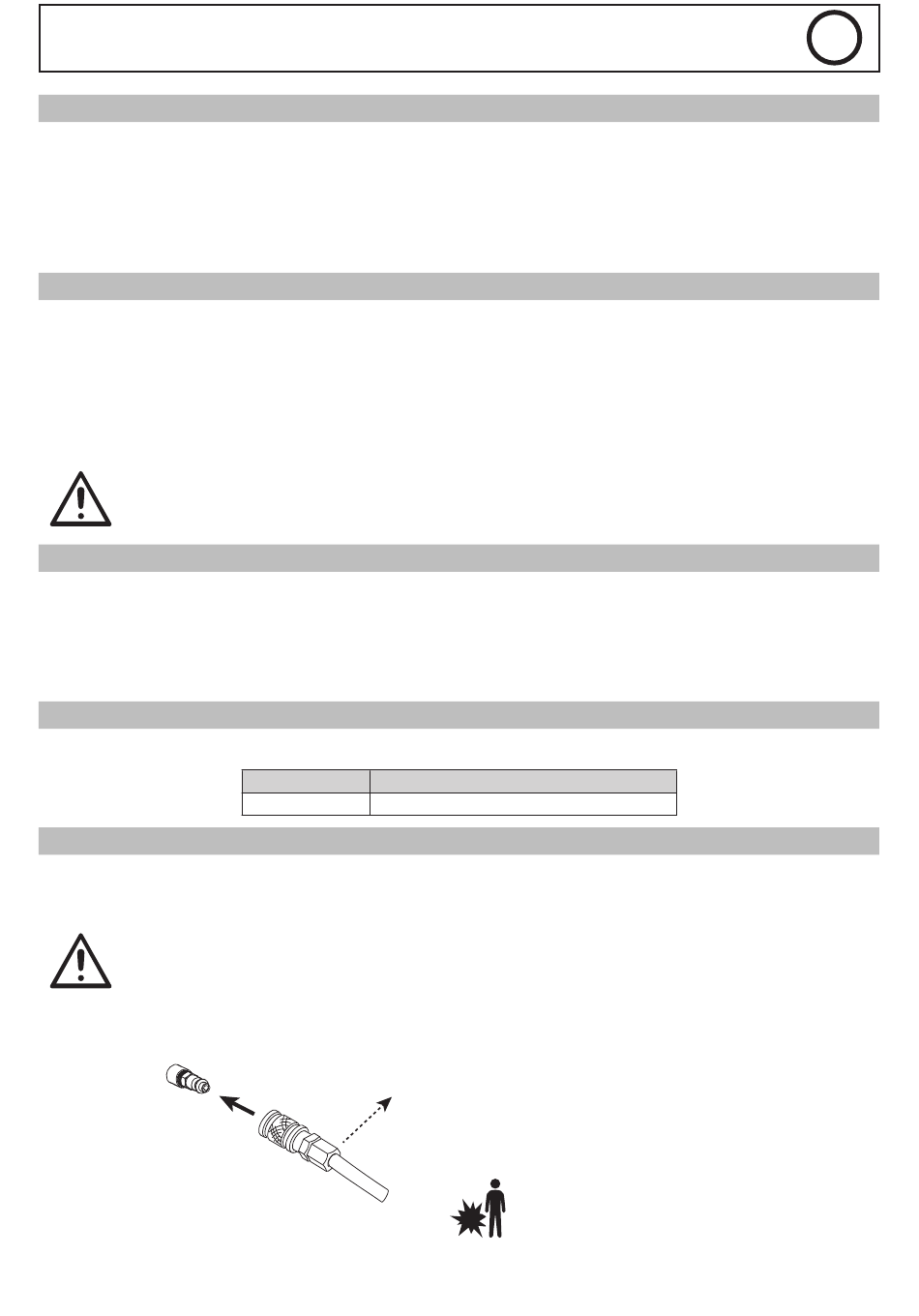

Raccorder l'alimentation en gaz à la source de courant à l'aide d'un tuyau
à gaz inerte d'un diamètre interne de 9,5 mm et d'un coupleur à raccord
rapide.
La pression ne doit pas excéder 9 bars, la cuve du filtre
pourrait exploser.
