INTERFAZ HOMBRE-MÁQUINA (IHM) (FIG-2)
1- Indicador de protección térmica
2- Indicador "Parada ligada a una intervención sobre la antorcha"
3- Indicador de perturbación del funcionamiento normal
4- Indicador de corte de chapa no perforada
5- Botón de selección de modo
Indicador de corte de chapa no perforada con bloqueo de
6-
gatillo para cortes largos
ALIMENTACIÓN ELÉCTRICA
Este material incluye una clavija de 16 A de tipo CEE7/7 y se debe conectar a una instalación eléctrica monofásica de 230V (50-60 Hz) de tres hilos
con el neutro conectado a tierra.
La corriente efectiva absorbida (I1eff) está señalada sobre el equipo para condiciones de uso máximas. Compruebe que el suministro eléctrico y sus
protecciones (fusible y/o disyuntor) sean compatibles con la corriente necesaria durante su uso. En ciertos países puede ser necesario cambiar la toma
de corriente para permitir condiciones de uso máximas.
Para un uso intensivo, es preferible utilizar un enchufe de 25 o 32A protegido por un disyuntor de 25 o 32A.
Se requiere una fuente de alimentación de 230V para utilizar el producto a la máxima potencia (45A). Una fuente de alimentación de 110V limitará
la corriente de salida del producto a 30A.
¡Atención! No interrumpa nunca la alimentación eléctrica cuando esté en uso.
CONEXIÓN SOBRE GRUPO ELECTRÓGENO
Este material puede funcionar con grupos electrógenos siempre y cuando la potencia auxiliar responda a las exigencias siguientes:
- La tensión debe ser alterna, ajustada como se especifica y la tensión pico inferior a 400V.
- La frecuencia debe estar entre 50 y 60 Hz.
Es imperativo comprobar estas condiciones, ya que muchos grupos electrógenos producen picos de alta tensión que pueden dañar los aparatos.
USO DE PROLONGADOR ELÉCTRICO
Todos los prolongadores deben tener un tamaño de sección apropiados a la tensión del aparato.
Utilice un prolongador que se ajuste a las normativas nacionales.
SUMINISTRO DE AIRE
La entrada de aire puede ser suministrada por un compresor de aire o botellas de alta presión. Se debe utilizar un manómetro de alta presión sobre
cualquier tipo de alimentación y debe ser capaz el gas a la entrada de aire de los cortadores de plasma. Estos aparatos poseen un filtro de aire
integrado (5μm), pero se puede requerir un filtrado complementario según la calidad del aire utilizado (filtro de impurezas opcional, ref. 039728).
En caso de mala calidad del aire, la velocidad de corte se reduce, la calidad de corte se deteriora, la capacidad de grosor de corte
disminuye y la duración de vida de los consumibles se reduce.
Para un rendimiento óptimo, el aire comprimido debe responde a la norma ISO8573-1, clase 1.2.2. El punto de vapor máximo debe ser de - 40 °C.
La cantidad máxima de aceites (aerosol, líquido y vapor) debe ser de 0.1 mg/m3.
La presión de entrada recomendada durante la circulación del aire es de 5 a 7 bars.
IMS CUTTER 45 CT
Tensión de entrada Sección de la prolongación (<45m)
230 V
7- Indicador de corte de chapa perforada con reinicio de arco-piloto
8- Potenciómetro de ajuste de intensidad
9- Barra gráfica de indicador de presión
10- Indicador de "presión insuficiente"
11- Botón de test y ajuste de la presión de aire.
12- Indicador de test de aire en proceso
6 mm²

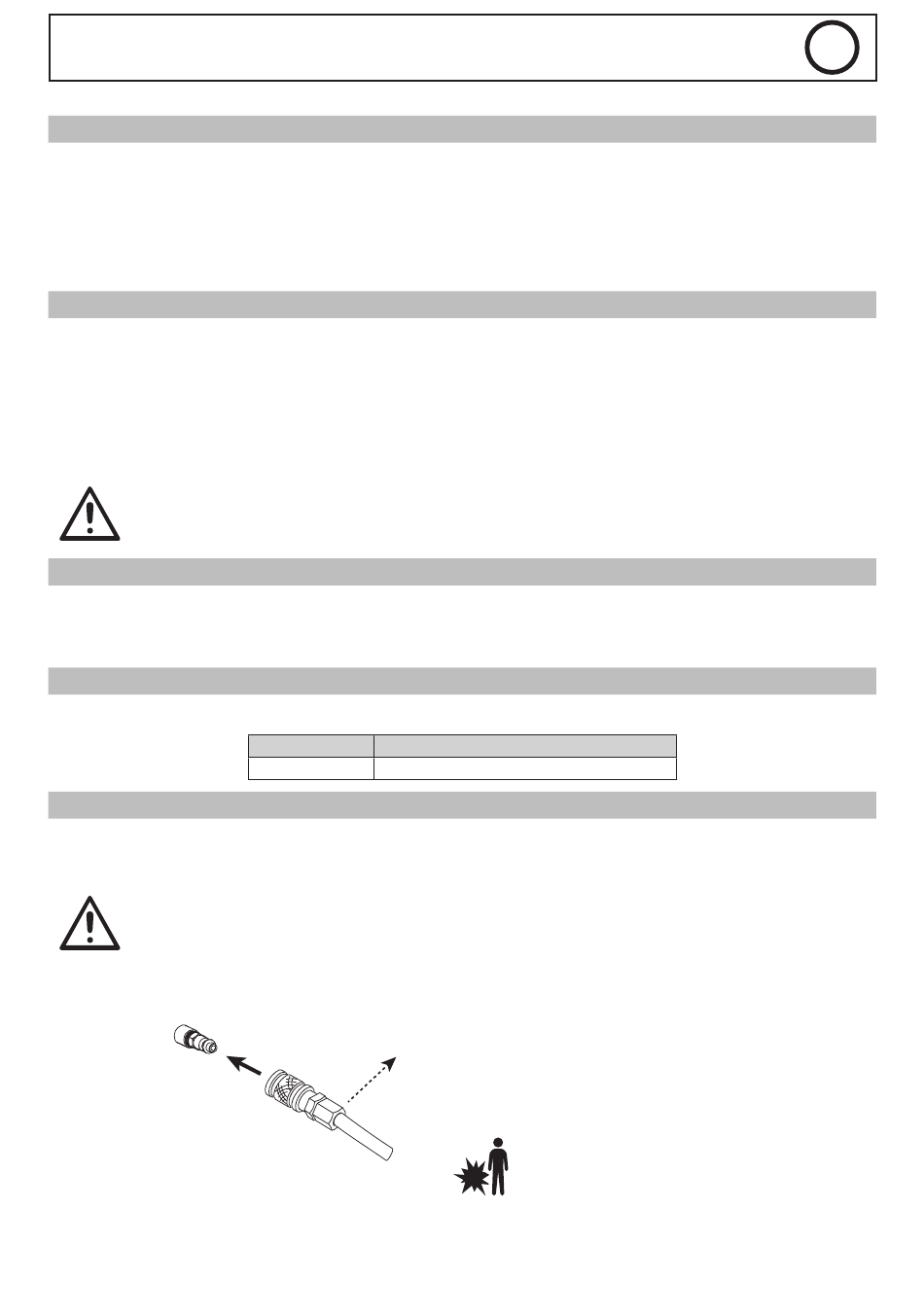

Conecte el suministro de gas al generador mediante un conducto de gas
inerte de un diámetro interno de 9,5 mm y un acople rápido.
La presión no debe exceder los 9 bars, el recipiente del
filtro podría explotar.
