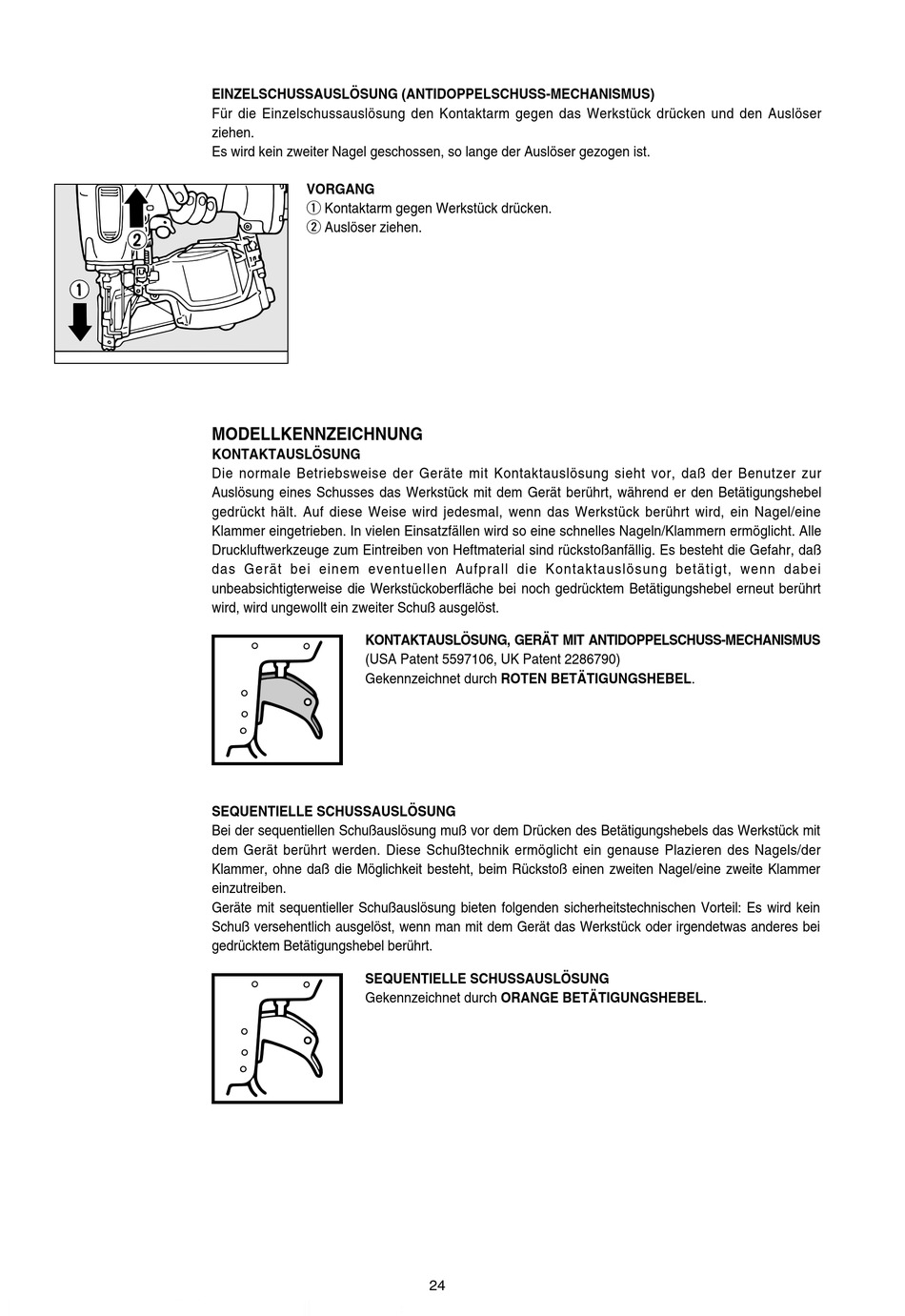

Modellkennzeichnung - Max CN890S Betriebsanleitung

EINZELSCHUSSAUSLÖSUNG (ANTIDOPPELSCHUSS-MECHANISMUS)
Für die Einzelschussauslösung den Kontaktarm gegen das Werkstück drücken und den Auslöser
ziehen.
Es wird kein zweiter Nagel geschossen, so lange der Auslöser gezogen ist.
VORGANG
q Kontaktarm gegen Werkstück drücken.
w Auslöser ziehen.

MODELLKENNZEICHNUNG

KONTAKTAUSLÖSUNG
Die normale Betriebsweise der Geräte mit Kontaktauslösung sieht vor, daß der Benutzer zur
Auslösung eines Schusses das Werkstück mit dem Gerät berührt, während er den Betätigungshebel
gedrückt hält. Auf diese Weise wird jedesmal, wenn das Werkstück berührt wird, ein Nagel/eine
Klammer eingetrieben. In vielen Einsatzfällen wird so eine schnelles Nageln/Klammern ermöglicht. Alle
Druckluftwerkzeuge zum Eintreiben von Heftmaterial sind rückstoßanfällig. Es besteht die Gefahr, daß
das Gerät bei einem eventuellen Aufprall die Kontaktauslösung betätigt, wenn dabei
unbeabsichtigterweise die Werkstückoberfläche bei noch gedrücktem Betätigungshebel erneut berührt
wird, wird ungewollt ein zweiter Schuß ausgelöst.
KONTAKTAUSLÖSUNG, GERÄT MIT ANTIDOPPELSCHUSS-MECHANISMUS
(USA Patent 5597106, UK Patent 2286790)
Gekennzeichnet durch ROTEN BETÄTIGUNGSHEBEL.
SEQUENTIELLE SCHUSSAUSLÖSUNG
Bei der sequentiellen Schußauslösung muß vor dem Drücken des Betätigungshebels das Werkstück mit
dem Gerät berührt werden. Diese Schußtechnik ermöglicht ein genause Plazieren des Nagels/der
Klammer, ohne daß die Möglichkeit besteht, beim Rückstoß einen zweiten Nagel/eine zweite Klammer
einzutreiben.
Geräte mit sequentieller Schußauslösung bieten folgenden sicherheitstechnischen Vorteil: Es wird kein
Schuß versehentlich ausgelöst, wenn man mit dem Gerät das Werkstück oder irgendetwas anderes bei
gedrücktem Betätigungshebel berührt.
SEQUENTIELLE SCHUSSAUSLÖSUNG
Gekennzeichnet durch ORANGE BETÄTIGUNGSHEBEL.
24
