8. Kombiniertes M-Bus / Impulsmodul
Die kombinierten M-Bus / Impulsmodule sind
speziell entwickelt worden, um die gleichzeitige
Auslesung durch zwei verschiedene Anwender zu
gewährleisten. In diesem Falle wird die Impulsaus-
führung ab Werk mit dem Modus U
Technische Daten EDC M-Bus und Impuls
Anzahl Kabeladern
Kabellänge
Elektromagnetische
Verträglichkeit
Funktion Impulsausgang
Wichtiger Hinweis
Bei EDC-Anwendungen mit gleichzeitiger Nutzung
der Puls-Ausgänge und der M-Bus-Schnittstelle,
nur batteriebetriebene oder galvanisch getrennte
Impulszählmodule an die Impuls-Ausgänge anschlie-
ßen. Andernfalls kann das EDC-Modul im Falle eines
Potentialunterschieds zwischen den verbundenen
Geräten beschädigt werden.

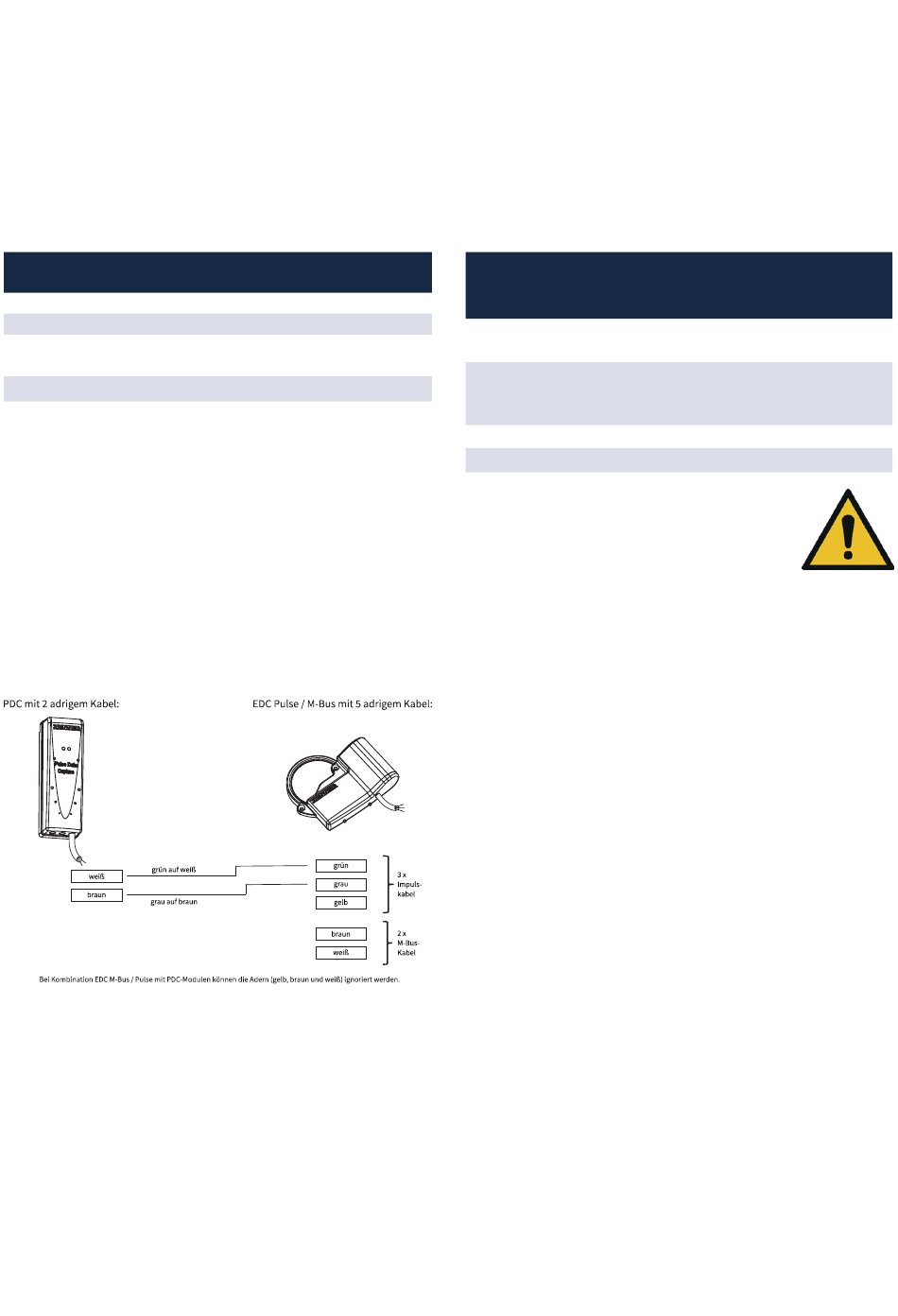

Schaltplan zum Anschluss des ZENNER PDC-Moduls
an das EDC Impulsmodul :
9. AES-Key/Datensicherheit
Die EDC Funkmodule senden ihre Datenpakete
nur verschlüsselt (AES-128). Um den Empfang der
Datenpakete und deren weitere Verarbeitung zu
ermöglichen, ist im jeweiligen Empfänger der AES-
Key zu hinterlegen. ZENNER liefert die AES-Keys zu
den Geräten in der Regel mittels elektronischem
Lieferschein, der von einem zugehörigen Portal
heruntergeladen werden kann.
ausgeführt.
5
1,5 m
entspricht der Richtlinie
89/336/EWG
Modus U, saldierte Impulse
10. Auslesung Datenlogger
Die EDC Module verfügen über einen internen Spei-
cher (Datenlogger). Die Auslesung der Daten, welche
nicht bereits in den vorgenannten Datentelegram-
men übertragen werden, erfolgt mittels Optokopf
und zugehöriger Software.
EDC wM-Bus
Datenlogger (Fw < 1.78)
Jährliche Stichtags-
max. 16
werte
18 zzgl. 18
Monatswerte
Halbmonatswerte
Tageswerte
96
Viertelstundenwerte 96
11. Smart Meter Funktionen
Wichtiger Hinweis!
Die Smart Meter Funktionen sind bei
allen EDC-Nachrüstmodulen ab Werk deaktiviert.
Um diese zu nutzen, sind die jeweiligen Einstellun-
gen in Abhängigkeit des Dauerdurchflusses (Q
über die optische Schnittstelle des EDC-Moduls
vorzunehmen. Die Programmierung der smarten
Funktionseinstellungen erfolgt mittels einer ZENNER
MSS Software, dem Universalinterface MinoCon-
nect und dem speziellen ZENNER Infrarot Optokopf
IrCombiHead. Alternativ kann statt der MSS-Software
die ZENNER Device Manager Basic-App verwendet
werden. Zur Aktivierung der smarten Funktionen tra-
gen Sie in der MSS Software den Q3-Wert des Zählers
ein und klicken die Auswahlbox „Smarte Funktionen
aktivieren" an.
Selbstüberwachung
Das Modul verfügt über eine integrierte Batteriesta-
tusüberwachung.
Manipulationserkennung
Sobald die Abtastspulen des EDC-Moduls durch ei-
nen Magneten beeinflusst werden, wird dies erkannt.
Im Ereignisspeicher werden Datum und Uhrzeit des
Ereignisses gespeichert.
EDC wM-Bus
(Fw >1.78)
EDC LoRaWAN®
2
18 zzgl. 18
Halbmonatswerte
32
--
)
3
6
