Zenner wM-Bus Montageanleitung

Deutsch
Montageanleitung
Funkmodule wM-Bus / LoRaWAN
Produktbeschreibung
Die wM-Bus / LoRaWAN®-Funkmodule wurden entwickelt für alle
Wohnungswasserzähler mit induktiv abtastbarer Modulatorscheibe
im Zählwerk. Die Zählwerke sind mit einem 7-stelligen Rollenzählwerk
ausgestattet.
ZENNER Wohnungswasserzähler können durch aufsteckbare Funk-
module (wM-Bus / LoRaWAN®) erweitert werden. Alle Module sind
universell mit jedem Zähler der modularen Baureihe der Aufputz- und
Unterputzzähler nachrüstbar (Abb.1).
Die Erweiterung kann zu jedem gewünschten Zeitpunkt ohne Verletzung
der Konformitätskennzeichnung erfolgen. Die Nachrüstung von Funk-
modulen auf Wasserzähler sollte nur von qualifiziertem Fachpersonal
vorgenommen werden.
Verwendungszweck
Zur Nachrüstung eines Wasserzählers mit Funkmodul zum Zweck der
Datenübertragung an mobile oder stationäre Empfänger.
Lieferumfang
Funkmodul (wM-Bus / LoRaWAN®)
2 Stiftplomben
Montageanleitung und Konformitätserklärung
Bemerkung
Die Typenbezeichnung auf dem Typenschild des Funkmoduls
■
muss mit der Typenbezeichnung auf dem Typenschild des
Wasserzählers übereinstimmen!
Die Nachrüstung des Funkmoduls darf nur von hierfür besonders
■
geschultem Personal vorgenommen werden.
Für die Funkanwendung darf keine metallische oder metallisierte
■
/ verchromte Rosette verwendet werden, da diese die
Funkverbindung bzw. die Funkreichweite beeinflussen kann.
Nachrüstung Funkmodul

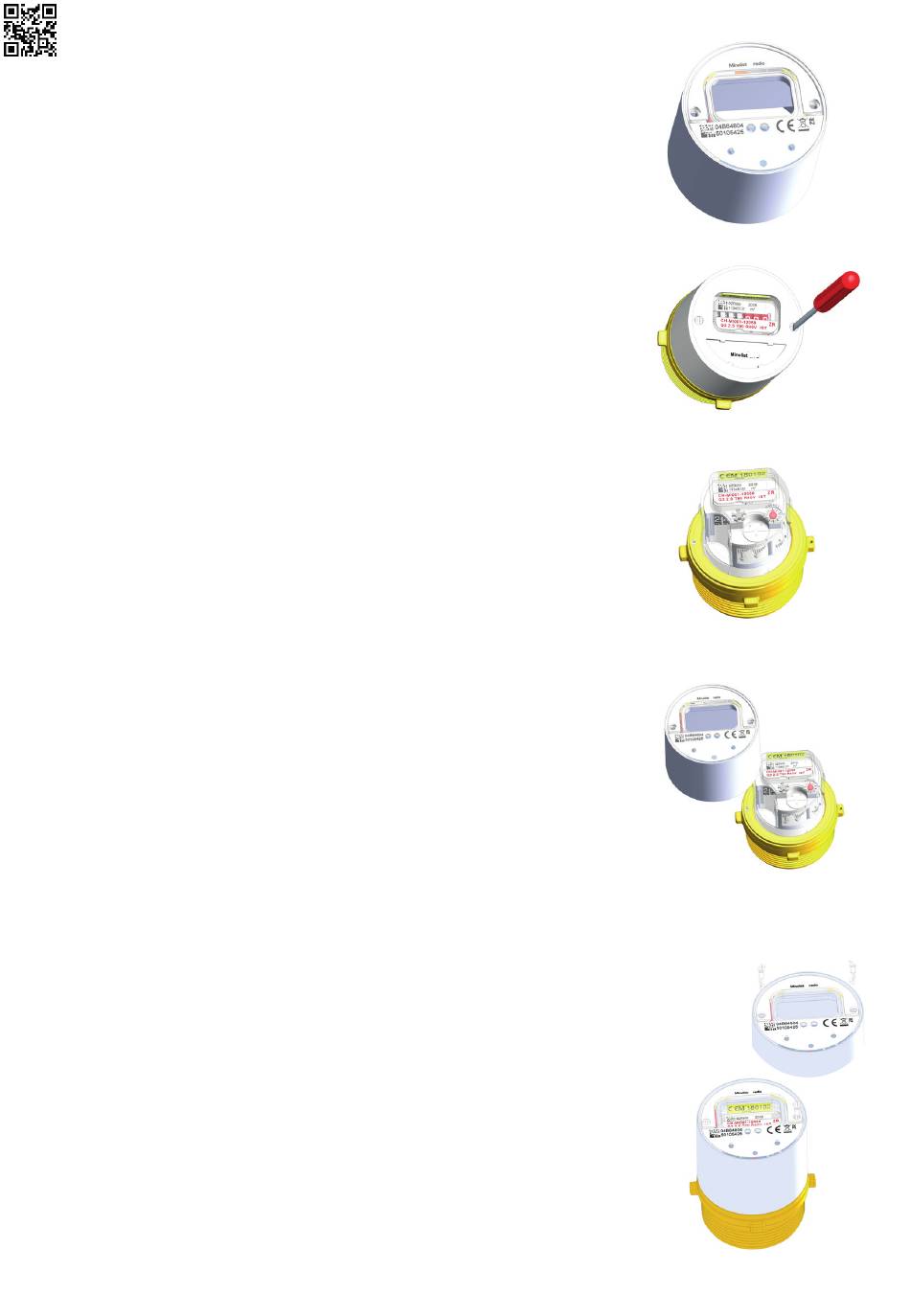

Kunststoffhaube des Wasserzählers entfernen (Abb. 2). Dazu
■
beide Steckplomben mit einem kleinen Schraubendreher
aufdrehen und anschließend die Kappe abziehen.
Ggf. Zählwerkshaube des Wasserzählers reinigen (Abb. 3).
■
Das Funkmodul vollständig auf die Zählwerkshaube aufsetzen
■
(Abb. 4).
Modul mit zwei neuen Steckplomben sichern (Abb. 5).
■
Pfeilrichtung auf den Plomben beachten - zur Mitte gerichtet.
Parametrierung / Aktivierung Funk
Die Parametrierung vor Ort ist nur bei nachträglicher Installation eines
Funkmoduls auf einen Wasserzähler erforderlich.
®
Abb. 1
Abb. 2
Abb. 3
Abb. 4
Abb. 5
1
