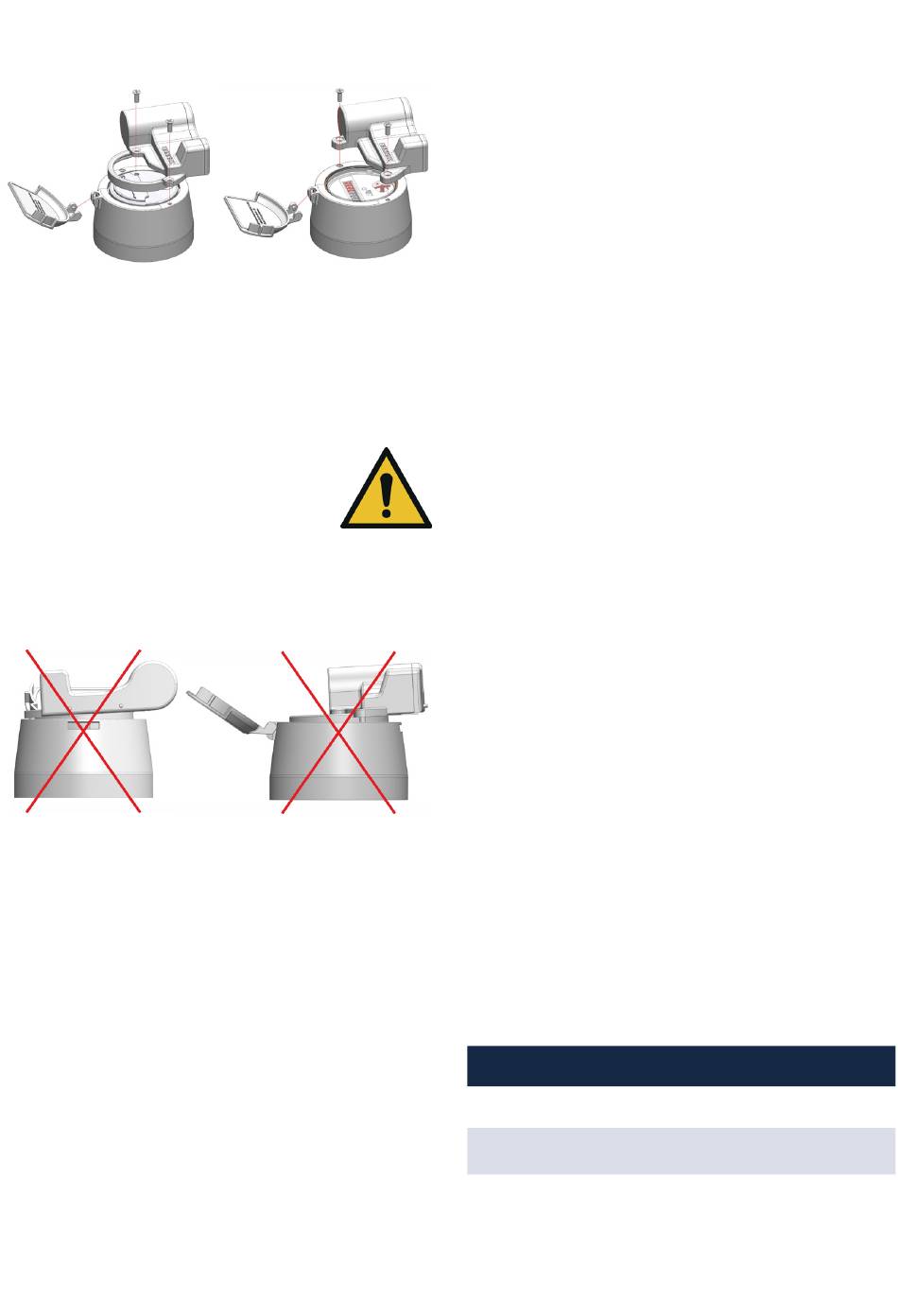

Ill.4: Montering des EDC-C
Bemærk!
Før eftermontering af EDC-moduler skal du sikre dig,
at tælleren er fri for forurening, og at EDC'en kan
monteres efter hensigten.
Sørg for, at EDC'en er placeret korrekt,
og kontrollér, at EDC'en sidder vandret
på disken. Ukorrekt montering som vist
i de følgende skitser (fig. 6) forhindrer
pålidelig scanning af modulatorskiven og fører til
forskelle mellem tællerstanden på rulletælleren og
den transmitterede tællerstand.
Ill.6: Forkert montering af EDC-modulet
4. Parametrisering
Parametrering på stedet er kun påkrævet, hvis
EDC-modulet efterfølgende installeres på en vand-
måler.
Justerbare parametre:
Tælleværks aktuelle status
■
Vandmålerens nummer, der tilhører EDC
■
Pulsværdi af modulatorskiven
■
Nulstiller statusbits (manipulation, fejl)
■
Nulstilling af alle loggerværdier (ved udskiftning
■
af vandmåleren og fortsat brug af EDC-modulet)
Indstilling af pulslængde (ms)
■
Indstilling af udgangspulsens varighed
■
Med den første generation af EDC wM-Bus-varian-
ten aktiveres radiosignalet automatisk, så snart
funktionen "puls aktiveret" er slået til, og EDC-mo-
Ill.5: Montering af EDC-S på
målere med kobber/glas-to-
talisator (IP68)
dulet har scannet mere end 30 pulser fra tælleren.
Med EDC wM-Bus V2-enhederne sker aktiveringen
ikke længere automatisk efter x liter flow, men ved
hjælp af software og opto-head eller alternativt ved
at tænde den infrarøde grænseflade i >8 sekunder.
Brug ikke lysdioder som belysningsmidler. Når du
bruger MSS-softwaren og optohovedet, skal du klikke
på "SetOperationMode" i softwaregrænsefladen
for at aktivere EDC-modulet V2 (fra Fw. 1.78). Efter
aktivering blinker den røde lysdiode i et minut på
EDC-moduler med firmware 1.78 eller højere. Den
aktuelle status for tælleværk kan programmeres ved
hjælp af et optisk hoved via EDC'ens frontmonterede
infrarøde interface. Programmeringen sker ved hjælp
af ZENNER-software, den universelle grænseflade
MinoConnect og det særlige infrarøde optiske hoved
IrCombiHead fra ZENNER.
LoRaWAN® EDC-modulet skal også aktiveres og
parametreres ved hjælp af et optisk hoved i tilfælde af
en eftermontering. Hvis modulet allerede er monteret
på vandmåleren på fabrikken, er det ikke nødvendigt
at foretage nogen parametrering eller radioaktivering,
da radioen automatisk aktiveres efter registrering
af flowhastigheden (flowhastigheden afhænger af
målerens type). Her er det muligt at foretage en yder-
ligere aktivering ved at tænde (mindst 8 sekunder) for
IR-dioderne.
Enheden sender en tilslutningsanmodning (join
request) til LNS og venter på accepten (join accept).
Hvis der ikke sker nogen tilslutning, sendes der endnu
en anmodning hvert minut (maks. 5 anmodninger).
Indikatorlyset (rød LED) viser status for tilslutningen:
–
hurtigt blinkende: Intet svar fra serveren endnu
–
blinker langsomt: Forbindelse etableret.
Hvis tilslutningen ikke lykkes, sender enheden hver af
de følgende dage en tilfældig tilslutningsanmodning,
til forbindelsen er etableret (LED viser ikke senere
forsøg på tilslutning).
Pulsværdi for modulatorskive pr. tællertype
Antal talruller
Ottecifret tæller med modula-
torskive
Sekscifret tæller med modulator-
skive (DN50-DN125)
Sekscifret tæller med modulator-
skive (DN150-DN300)
Impulsværdi
1 omdrejning = 1 liter
1 omdrejning = 10 liter
1 omdrejning = 100 liter
