3.1. Montage (Nachrüstung) EDC mit Clip-/Schraub-
befestigung (EDC-C)
Den metallischen Aufkleber von der Unterseite des
EDC-Moduls entfernen. Das EDC, wie in Abbildung
4 dargestellt, auf das ggf. zuvor gereinigte Zählwerk
aufsetzen und festdrücken. Dabei darauf achten,
dass Schraubendurchführung und Aussparung in der
Zählwerkshaube übereinander liegen. Zusätzlich das
EDC mit den beiliegenden Sicherungsschrauben be-
festigen. Anschließend die gelben Sicherungsmarken
über die Schrauben kleben. Der Wasserzählerdeckel
ist ggf. gegen den mitgelieferten Deckel passend zum
EDC-Modul auszutauschen.

3.2. Montage mit Schraubbefestigung (EDC-S)

Das EDC wie in Abbildung 5 dargestellt auf das ggf.
zuvor gereinigte Zählwerk aufsetzen und mit zwei
Sicherungsschrauben befestigen. Anschließend
die gelben Sicherungsmarken über die Schrauben
kleben. Der Wasserzählerdeckel ist ggf. gegen den
mitgelieferten Deckel passend zum EDC-Modul
auszutauschen.

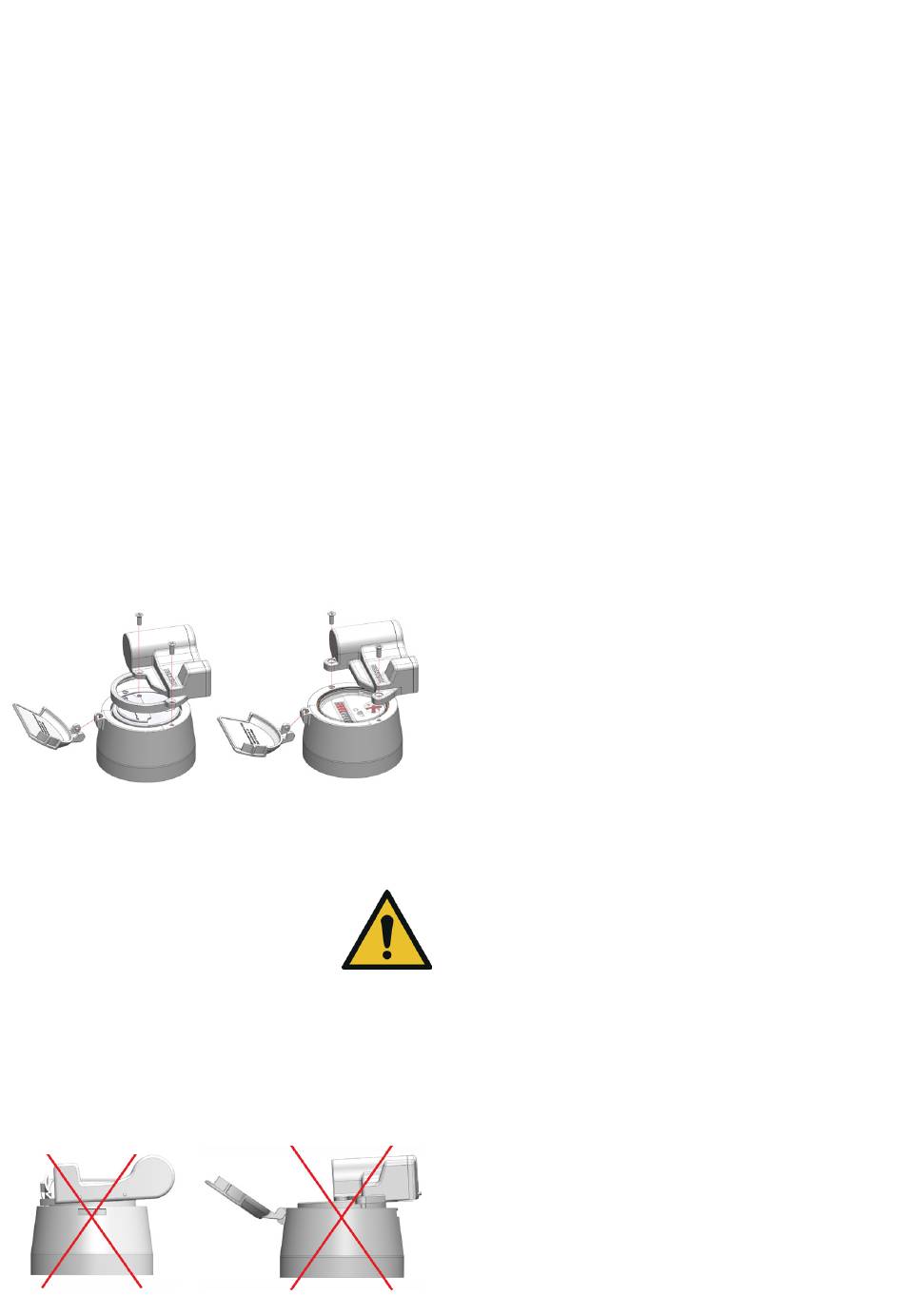

Abb. 4: Montage des EDC-C
Achtung:
Stellen Sie vor der Nachrüstung der EDC-Module
sicher, dass das Zählwerk frei von
Verschmutzungen ist und das EDC wie
vorgesehen montiert werden kann.
Achten Sie auf die korrekte Positio-
nierung des EDC und kontrollieren Sie, ob das EDC
waagerecht auf dem Zählwerk sitzt. Nicht fachge-
rechte Montage wie in folgenden Skizzen (Abb. 6)
dargestellt, verhindern eine zuverlässige Abtastung
der Modulatorscheibe und führen zu Differenzen
zwischen dem Zählerstand des Rollenzählwerks und
dem übertragenem Zählerstand.
Abb. 6: Nicht fachgerechte Montage des EDC-Moduls
Abb. 5: Montage des EDC-S auf
Zähler mit Kupfer/Glas-
Zählwerk (IP68)

4. Parametrierung

Die Parametrierung vor Ort ist nur bei nachträglicher
Installation des EDC-Moduls auf einen Wasserzähler
erforderlich.
Einstellbare Parameter:
aktueller Stand des Rollenzählwerks
■
zum EDC gehörige Wasserzählernummer
■
Impulswertigkeit der Modulatorscheibe
■
Rücksetzung Statusbits (Manipulation, Fehler)
■
Rücksetzen aller Loggerwerte (bei Wechsel des
■
Wasserzählers und weiterer Nutzung des EDC-
Moduls)
Einstellung der Impulslänge (ms)
■
Einstellung der Ausgangs-Impulswertigkeit
■
Bei der EDC wM-Bus Variante der ersten Generation
erfolgt die Aktivierung des Funksignals automatisch,
sobald die Funktion „pulse enabled" eingeschaltet
ist und das EDC-Modul mehr als 30 Impulse vom
Zählwerk abgetastet hat. Bei EDC wM-Bus V2 Geräten
erfolgt die Aktivierung nicht mehr automatisch
nach x Litern Durchfluss, sondern mittels Software
und Optokopf oder alternativ über Anleuchten der
Infrarotschnittstelle >8 Sekunden. Als Leuchtmittel
bitte keine LED verwenden. Bei Verwendung der MSS
Software und Optokopf bitte zur Aktivierung des EDC
Moduls V2 (ab Fw. 1.78) in der Softwareoberfläche
die Clickbox „SetOperationMode" anklicken. Nach
Aktivierung blinkt bei EDC-Modulen ab Firmware
1.78 die rote LED für eine Dauer von einer Minute.
Der aktuelle Stand des Rollenzählwerks ist mittels
Optokopf über die frontseitig angebrachte Infrarot-
schnittstelle des EDC programmierbar. Die Program-
mierung erfolgt mittels einer ZENNER Software, dem
Universalinterface MinoConnect und dem speziellen
ZENNER Infrarot Optokopf IrCombiHead.
Das LoRaWAN® EDC-Modul ist im Falle einer Nach-
rüstung ebenfalls mittels Optokopf zu aktivieren
und zu parametrieren. Ist das Modul bereits ab Werk
auf dem Wasserzähler montiert, ist keine Paramet-
rierung bzw. nicht zwingend eine Funkaktivierung
notwendig, da der Funk automatisch nach Durchflus-
serkennung (Durchflussmenge hängt vom Zählertyp
ab) aktiviert wird. Hier ist zusätzlich eine Aktivierung
mittels Anleuchten (mindestens 8 Sekunden) der IR
Dioden möglich.
Nach erfolgter Aktivierung sendet das Gerät eine Bei-
trittsanfrage (join request) an den Server und wartet
