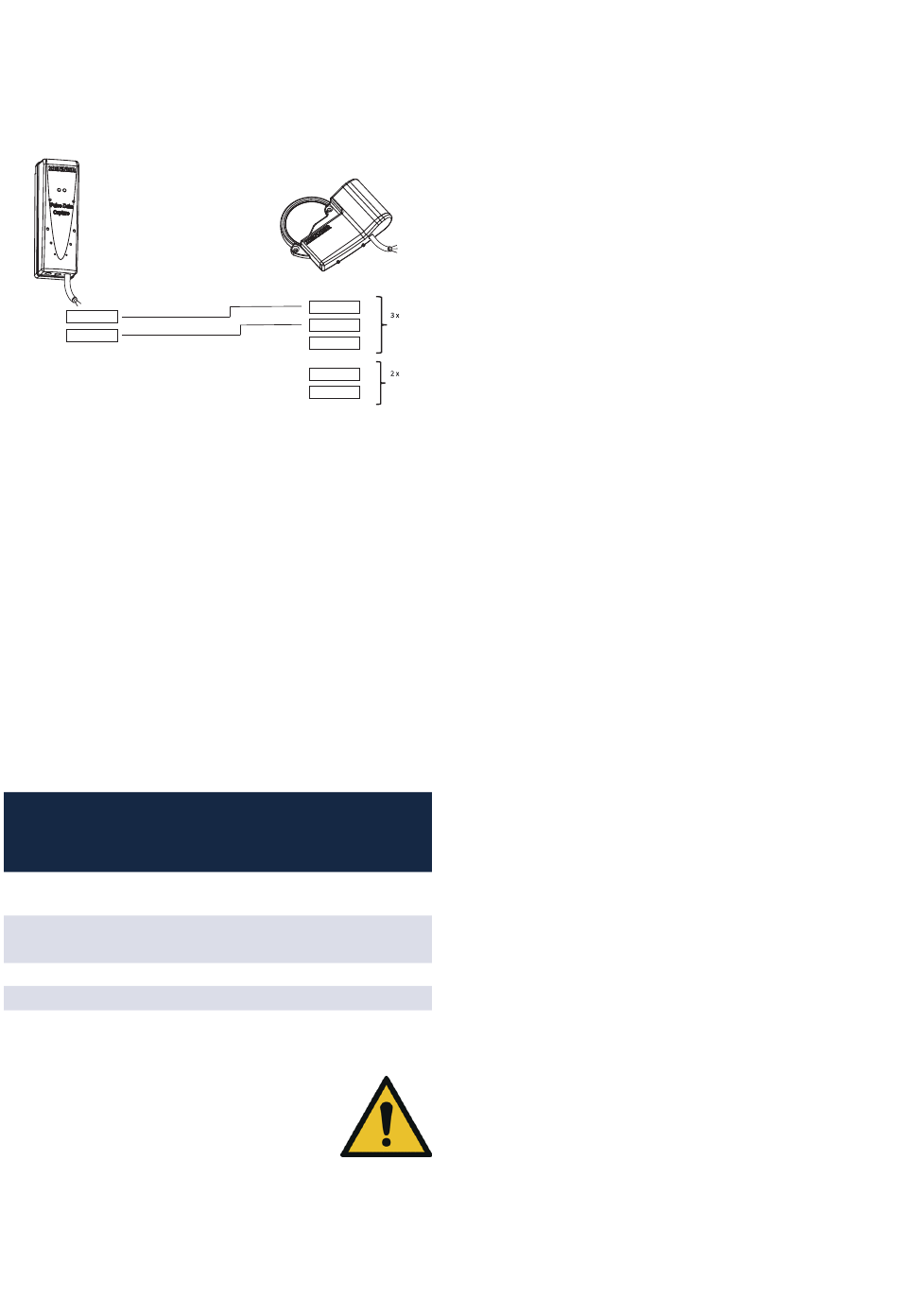

Kredsløbsdiagram til tilslutning af ZENNER
PDC-modulet til EDC-impulsmodulet :
PDC med 2-leder kabel
Grøn/Hvid
hvid
brun
Grå/Brun
Når EDC M-Bus/Pulse kombineres med PDC-moduler, kan ledningerne (gul, brun og hvid) ignoreres.
9. AES-nøgle/datasikkerhed
EDC-radiomodulerne sender deres datapakker kun
krypteret (AES-128). For at gøre det muligt at modtage
datapakkerne og behandle dem yderligere skal
AES-nøglen gemmes i den pågældende modtager.
ZENNER leverer normalt AES-nøglerne til enhederne
ved hjælp af en elektronisk følgeseddel, som kan
downloades fra en tilhørende portal.
10. Datalogger udlæsning
EDC-modulerne har en intern hukommelse (data-
logger). Udlæsningen af de data, der ikke allerede er
overført i de ovennævnte datatelegrammer, sker ved
hjælp af et optisk hoved og den tilhørende software.
EDC wM-Bus
Data logger (Fw < 1.78)
Årlige værdier ved
maks. 16
skæringsdag
18, plus 18 halv-
Månedsværdier
månedsværdier
Dagsværdier
96
Kvarterværdier
96
11. Smart Metering-funktioner
Vigtig bemærkning!
Smart meter-funktionerne er deaktiveret
på fabrikken for alle EDC-eftermonte-
ringsmoduler.
For at bruge disse skal de respektive indstillinger
foretages afhængigt af det kontinuerlige flow (Q
via EDC-modulets optiske grænseflade. De smarte
funktionsindstillinger programmeres ved hjælp af
ZENNER MSS-softwaren, den universelle grænseflade
EDC-P / M-Bus med 5 ledninger
grøn
Grå ledninger
til puls
Gul
hvid
ledninger
bianco til M-Bus
EDC wM-Bus
(Fw >1.78)
EDC LoRaWAN®
2
18, plus 18 halv-
månedsværdier
32
--
)
3
MinoConnect og det specielle infrarøde optiske hoved
IrCombiHead fra ZENNER. Alternativt kan ZENNER
Device Manager Basic-appen bruges i stedet for
MSS-softwaren. For at aktivere de smarte funktioner
skal du indtaste Q3-værdien for måleren i MSS-soft-
waren og klikke på valgboksen "Aktivér smarte
funktioner".
Selvovervågning
Modulet har integreret overvågning af batteristatus.
Registrering af manipulation
Så snart EDC-modulets scanningsspoler påvirkes af
en magnet, registreres dette. Dato og klokkeslæt for
hændelsen gemmes i hændelseshukommelsen.
Detektion Afmontering af modulet fra måleren
Det er muligt at detektere alle målere med et gråt
tællerdæksel. Her registrerer en Hall-sensor, så snart
EDC-modulet er blevet fjernet fra tælleren. Dato og
klokkeslæt for hændelsen gemmes i hændelseshu-
kommelsen.
Lækage detektion
Hvis flowværdien i en periode på 24 timer (96 kvar-
terværdier) aldrig er nul, tyder det på en lækage.
EDC-modulet indstiller de tilsvarende bits.
Hvis flowet er nul i løbet af et kvarter (før der er nået
96 kvarter uden flow), starter algoritmen forfra.
Hvis der er opnået 96 kvarter med flow, anses lækage
for at være detekteret, indtil 8 på hinanden følgende
kvarter af flow har været nul. Dato og klokkeslæt for
hændelsen gemmes i hændelseshukommelsen.
Registrering af blokering (blokering)
Hvis EDC-modulet ikke registrerer nogen fremgang
i tælleren i en periode på 4 uger, registreres der
tællerstilstand (blokering). Blokeringen anses for at
være ophævet, hvis der opstår en forskel i måleraflæs-
ningen på > 10 liter i løbet af et kvarter.
Måler overdimensioneret
Måleren er overdimensioneret, hvis flowet aldrig er
større end 0,1* Q (10 % af Q
3
over 15 minutter. Antallet af gange, hvor flowhastighe-
den på 10 % af Q ikke er nået, tælles. Hvis flowhastig-
3
heden ikke er nået efter 30 dage, registreres "Meter
overdimensioneret".
Hvis en gennemstrømningshastighed på >10 % af
Q , som gennemsnit over et kvarter, nås én gang,
3
deaktiveres detektionen permanent, og status "Meter
overdimensioneret" slettes igen. Dato og klokkeslæt
for hændelsen gemmes i hændelseshukommelsen.
). Dette er et gennemsnit
3
