Montageanleitung
Funkmodule wM-Bus / LoRaWAN
Produktbeschreibung
Die wM-Bus- oder LoRaWAN®-Funkmodule wurden
entwickelt für alle Wohnungswasserzähler mit induk-
tiv abtastbarer Modulatorscheibe im Zählwerk. Die
Zählwerke sind mit einem 7-stelligen Rollenzählwerk
ausgestattet.
ZENNER Wohnungswasserzähler können durch
aufsteckbare Funkmodule (wM-Bus oder LoRaWAN®)
erweitert werden. Alle Module sind universell mit
jedem Zähler der modularen Baureihe der Aufputz-
und Unterputzzähler nachrüstbar (Abb.1).
Die Erweiterung kann zu jedem gewünschten Zeit-
punkt ohne Verletzung der Konformitätskennzeich-
nung erfolgen.
Bestimmungsgemäße Verwendung
Das micro Funkmodul dient zur Erfassung und
Datenübertragung von Zählerinformationen von
ZENNER-Wohnungswasserzählern. Es ist zur Montage
auf zugehörige ZENNER-Zähler vorgesehen. Einge-
setzt wird das Modul im Bereich der wohnungswei-
sen Verbrauchserfassung. Nutzer sind in der Regel
Dienstleister im Bereich Verbrauchsabrechnung. Die
Nachrüstung und Inbetriebnahme der Module sollte
nur von qualifiziertem Personal vorgenommen wer-
den. Die Betriebssicherheit ist nur bei bestimmungs-
gemäßer Anwendung laut Hersteller gewährleistet.
Es wird keine Haftung bei Schäden durch anderweiti-
ge Anwendungen übernommen. Jedwede Verände-
rung ist nur mit Zustimmung des Herstellers zulässig.
Andernfalls erlischt die Herstellererklärung.

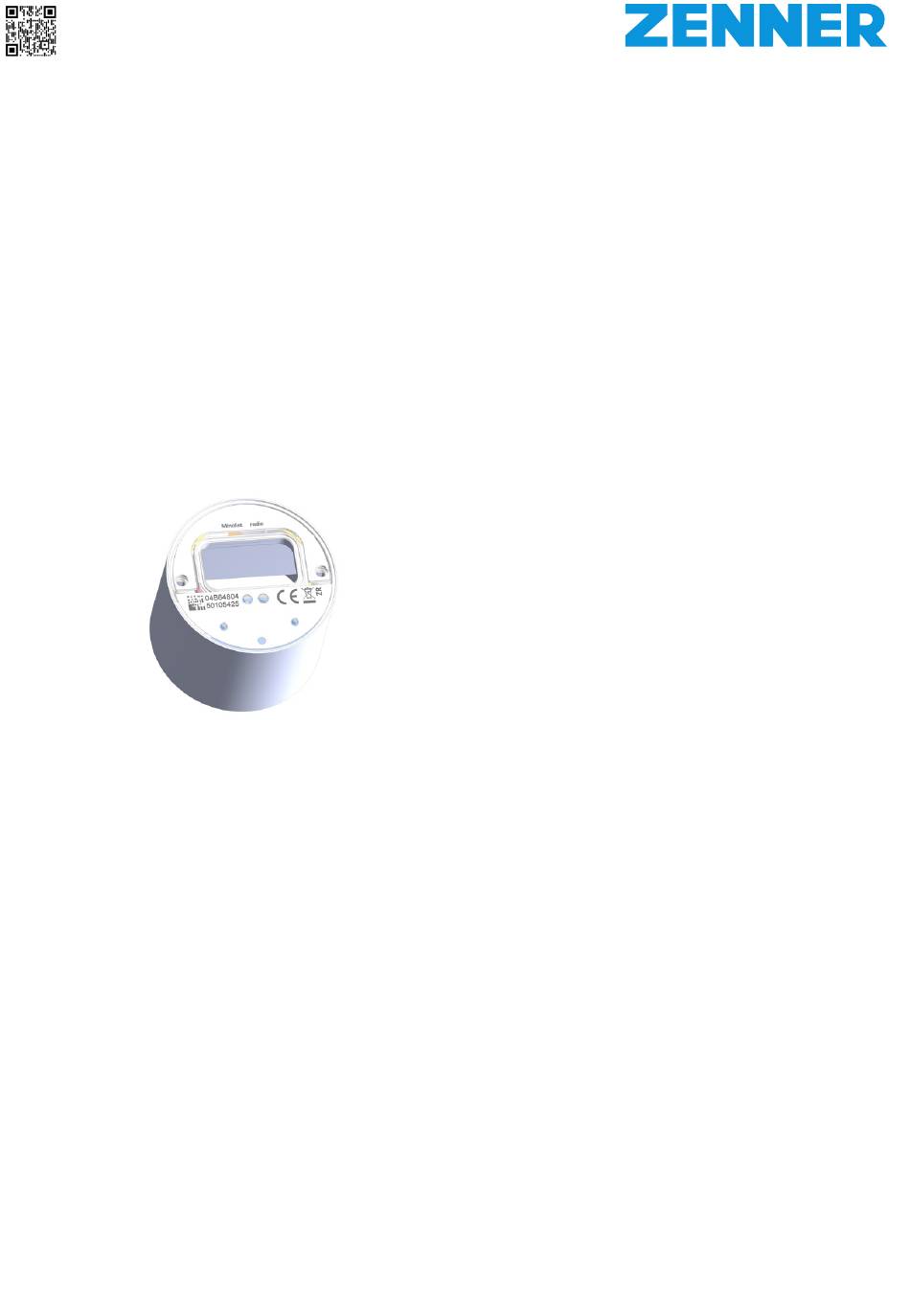

Abb. 1
®
Sicherheitshinweise
Allgemeines zum Gerät:
Achtung! Das Gerät ist nur für den bestim-
■
mungsgemäßen Einsatz vorgesehen.
Achtung! Unsachgemäßer Einsatz kann zu
Schäden am Gerät führen.
Vorsicht! Öffnen des Gerätes kann zu Schäden
und ggf. zu Verletzungen an Händen führen.
Das Gerät ist ab Werk vergossen und nicht zum
Öffnen vorgesehen.
Achtung! Durch nicht autorisierte Arbeiten am
■
Gerät kann die Sicherheit und Funktionsfähig-
keit nicht mehr gewährleistet werden. Vorsicht!
Verlust der Funktionsfähigkeit und Verletzungen
können bei unberechtigten Arbeiten am Gerät
entstehen. Vergewissern Sie sich im Vorfeld
über die erforderliche Vorgehensweise.
Achtung! Beachten Sie, dass die Installation-
■
sumgebung den angegebenen Einsatzbereich-
sangaben entspricht. Halten Sie angegebene
Temperatur- und Grenzwerte zu jederzeit ein.
Vorsicht! Um das Gerät nicht in zu beschädigen
■
oder in seiner Funktionsfähigkeit zu beein-
trächtigen, sollte auf den Einsatz von chemisch-
en Reinigungsmitteln verzichtet werden. Sollte
eine Reinigung erforderlich sein, verwenden Sie
ein trockenes oder leicht feuchtes Tuch.
Hinweis! Das Gerät ist mit einer fest verbauten
■
Lithium-Batterie ausgerüstet, die nicht aufge-
laden werden darf. Dieser Batterietyp ist als
Gefahrgut (Gefahrgutklasse 9) eingestuft. Die
jeweils geltenden Transportvorschriften sind
einzuhalten! Datenblätter, Sicherheitsdaten-
blätter und Testreports der Batterien sind auf
Anfrage erhältlich. Bitte beachten Sie auch die
nachfolgenden allg. Angaben zum Umgang mit
Batterien.
Warnung! Das Gerät enthält eine nicht au-
■
fladbare Lithium Batterie. Ein Versuch diese
aufzuladen führt zu Schäden am Gerät und ggf.
zu Verletzungen.
Achtung! Das Gerät darf in keinem Fall im
■
normalen Hausmüll entsorgt werden. Bitte
beachten Sie unsere in dieser Anleitung separat
genannten Regelungen zur Entsorgung.
1
Inhaltsverzeichnis
Verwandte Anleitungen für Zenner Micro LoRa LL
Inhaltszusammenfassung für Zenner Micro LoRa LL
- Seite 1 Das micro Funkmodul dient zur Erfassung und Datenübertragung von Zählerinformationen von Hinweis! Das Gerät ist mit einer fest verbauten ■ ZENNER-Wohnungswasserzählern. Es ist zur Montage Lithium-Batterie ausgerüstet, die nicht aufge- auf zugehörige ZENNER-Zähler vorgesehen. Einge- laden werden darf. Dieser Batterietyp ist als setzt wird das Modul im Bereich der wohnungswei- Gefahrgut (Gefahrgutklasse 9) eingestuft.
-
Seite 2: Lieferumfang
Allgemeines zum Umgang mit Lithium-Batterien Einstellbare Parameter: bzw. Geräten mit Lithium-Batterien: aktueller Stand des Rollenzählwerks ■ Seriennummer des Wasserzählers, auf den das ■ Achtung! Folgendes ist im Umgang mit Lithium- Funkmodul montiert wird Batterien und Geräten mit Impulswertigkeit des Wasserzählers (bei Mess- ■... - Seite 3 Die Programmierung erfolgt mittels MSS-Lizenz Bei erfolglosem Beitritt, sendet das Gerät jeden oder der App ZENNER Device Manager Basic, dem weiteren Tag eine zufällige Beitrittsanfrage bis Universalinterface MinoConnectRadio mit Bluetooth- eine erfolgreiche Verbindung erfolgt ist (LED zeigt Schnittstelle bzw. MinoConnect-USB und dem spezi- spätere Verbindungsversuche nicht an).
-
Seite 4: Intervall
Funktionen tragen Sie in der MSS Software den Tageswert (Vortag 24:00 Uhr) Q3-Wert des Zählers ein und klicken die Auswahlbox täglich [Liter] „Smarte Funktionen aktivieren an“. Alternativ kann Statusinformation statt der MSS-Software die ZENNER Device Manager (Manipulation, Batteriewarnung, monatlich Basic-App verwendet werden. Batterieende) Szenario 203 Selbstüberwachung ■... -
Seite 5: Manipulationserkennung
0,1 * Q3 (10 % von Q3). Übersicht möglicher Status- / Fehlermeldungen Die nachfolgend aufgelisteten Meldungen können entweder in der Konfigurationssoftware (MSS oder ZENNER Device Manager Basic App) erscheinen oder über ein Funktelegramm als Statusmeldung auftreten. Einige Mel- dungen können vor Ort nach Klärung der Situation mittels der Konfigurationssoftware zurückgesetzt werden. - Seite 6 Talstraße 2, kostenlos abgegeben werden. ZENNER stellt in jedem Fall die fachgerechte Entsorgung Vereinfachte Konformitätserklärung sicher. Hiermit erklärt ZENNER, dass die von ihm hergestell- ten Funkmodule mit der Bezeichnung „Micro LoRa LL“ bzw. „Micro wM-Bus LL“ der Richtlinie 2014/53/ EU sowie der RoHS-Richtlinie 2011/65/EU entspre- chen.
- Seite 7 9). The applicable transport regulations to record and transmit meter information from must be observed! Data sheets, safety data ZENNER residential water meters. It is intended for sheets and test reports of the batteries are mounting on associated ZENNER meters.
- Seite 8 General information on handling lithium batteries Settable parameters: or devices with lithium batteries: Current value on the register ■ Serial number on the water meter where the ■ Caution! The following must be observed when radio module is fitted handling lithium batteries and devices with lithium Pulse value on the water meter (always 1 litre/ batteries.
-
Seite 9: Battery Life
The programming is carried out with a MSS licence or If no successful join is achieved then the device will the ZENNER Device Manager Basic app, the Univer- send a random join request every day until a salinterface MinoConnectRadio with Bluetooth... - Seite 10 (Q3). The smart function settings Reference date value and date once annually are programmed using ZENNER MSS software, the [01.01.] MinoConnect universal interface and the special Daily value (previous day ZENNER IrCombiHead infrared optical head.
- Seite 11 Tampering detection Meter undersized detection ■ ■ It will be detected as soon as the scanning coils of If the flow rate is continuously higher as Q3 the radio module are affected by a magnet. (permanent flow) over a 6-hour period, this indicates an undersizing of the meter.
- Seite 12 Simplified Declaration of Conformity Hereby, ZENNER declares that the radio module na- med „Micro LoRa LL“ respective „Micro wM-Bus LL“ manufactured by it is in compliance with Directive 2014/53/EU and RoHS Directive 2011/65/EU. The full text of the EU Declaration of Conformity can be downloaded at the following internet address https://pim.zenner.com/wp-content/uploads/...
