3.1. Montaggio (installazione) EDC con montaggio a
clip/vite (EDC-C)
Rimuovere l'adesivo metallico dalla parte inferiore del
modulo di comunicazione EDC. Posizionare l'EDC sul
registro precedentemente pulito, come mostrato nella
figura 4, e premere con decisione. Assicurarsi che il
passaggio della vite e l'incavo nel tappo di registro
combacino correttamente. Inoltre, fissare l'EDC con le
viti di bloccaggio in dotazione. Quindi incollare i segni
di fissaggio gialli sulle viti. Se necessario, sostituire il
coperchio del contatore dell'acqua con quello fornito
in dotazione per il modulo di comunicazione EDC.
3.2. Montaggio con fissaggio a vite (EDC-S)
Posizionare l'EDC sul registro precedentemente puli-
to, come mostrato nella figura 5, e fissarlo con due viti
di bloccaggio. Quindi incollare i due adesivi gialli con
sigillo di sicurezza sulle viti. Se necessario, sostituire il
coperchio del contatore dell'acqua con quello fornito
in dotazione per il modulo di comunicazione

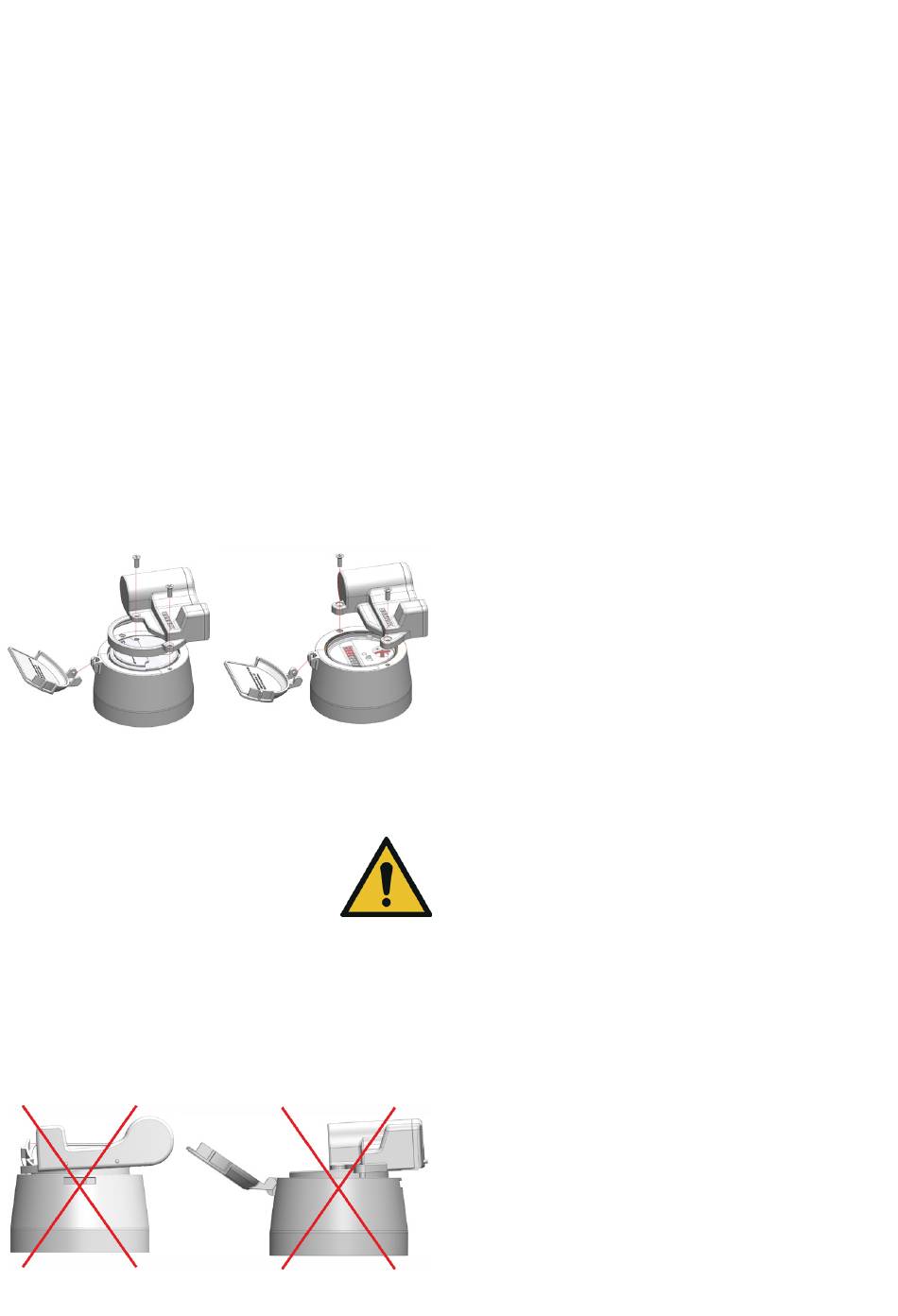

Fig. 4 montaggio dell'EDC-C
Attenzione:
Prima di montare a posteriori i moduli
EDC, assicurarsi che il registro sia privo di
sporcizia e che l'EDC possa essere monta-
to come previsto.
Assicurarsi che l'EDC sia posizionato correttamente e
verificare che l'EDC sia posizionato orizzontalmente
sul registro. Un montaggio improprio come mostrato
negli schizzi seguenti (Fig. 6) impedisce una scansione
affidabile del disco modulatore e porta a differenze
tra la lettura del contatore a rulli e la lettura del conta-
tore trasmessa.
Fig. 6 installazione non corretta del modulo di comunicazione EDC
EDC.
Fig. 5 montaggio dell'EDC-S su
contatori con registro in
rame/vetro minerale (IP68)
4. Parametrizzazione
La parametrizzazione in loco è necessaria solo in caso
di installazione retroattiva del modulo di comunica-
zione EDC su un contatore dell'acqua.
Parametri modificabili:
Valore corrente sul registro
■
il seriale del contatore dell'acqua relativo al
■
modulo EDC
Impulsività del disco modulatore
■
Reset bit di stato (manipolazione, errore)
■
Azzeramento di tutti i valori del logger (quando
■
si cambia il contatore dell'acqua e si continua a
usare il modulo di comunicazione EDC)
Impostazione della durata dell'impulso (ms)
■
Impostazione del valore dell'impulso di uscita
■
Con la variante EDC wM-Bus di prima generazione, il
segnale radio si attiva automaticamente non appena
viene attivata la funzione "pulse enabled" e il modulo
di comunicazione EDC ha scansionato più di 30
impulsi dal registro. Con i dispositivi EDC wM-Bus V2
l'attivazione non è più automatica dopo x litri di flus-
so, ma tramite software e testina opto o in alternativa
illuminando l'interfaccia ad infrarossi > 8 secondi.
Come fonte di luce, non utilizzare un LED. Quando
si utilizza il software MSS e la testina ottica, attivare
il modulo EDC V2 (da Fw. 1.78) fare clic sulla casella
"SetOperationMode" nell'interfaccia del software.
Dopo l'attivazione, il LED rosso lampeggia per un mi-
nuto sui moduli di comunicazione EDC con firmware
1.78 o superiore. Lo stato attuale del contatore a rulli
può essere programmato tramite la testina ottica con
l'interfaccia a infrarossi sul lato anteriore del modulo
di comunicazione EDC. La programmazione avviene
tramite il software ZENNER, l'interfaccia universale
MinoConnect e la speciale testina ottica a infrarossi
ZENNER IrCombiHead.
Anche il modulo di comunicazione EDC LoRaWAN®
deve essere attivato e parametrizzato tramite una
testina ottica in caso di installazione successiva. Per
il modulo EDC installato in fabbrica su un contatore
dell'acqua non è necessaria alcuna ulteriore para-
metrizzazione o attivazione radio, poiché la funzione
radio si avvia automaticamente dopo il rilevamento
del flusso (la portata dipende dal tipo di contatore).
In questo caso, è possibile un'ulteriore attivazione
illuminando (per almeno 8 secondi) i diodi IR.
