La regolazione delle modalità è possibile con il
software ZENNER-MSS mediante l'uso di uno ZENNER
MinoConnect Bluetooth o USB e la testina ottica
ZENNER IrDA combinata. In alternativa, invece del
software MSS è possibile utilizzare l'applicazione
ZENNER Device Manager Basic.
8. Modulo combinato M-Bus e a impulsi
I moduli combinati M-Bus/impulsi sono stati apposita-
mente sviluppati per garantire la lettura simultanea
da parte di due utenti diversi. In questo caso la versio-
ne a impulsi verrà fornita di serie come Mode
Dati tecnici EDC M-Bus e impulsi
Numero conduttori del
cavo
Lunghezza cavo
Compatibilità elettroma-
gnetica
Funzione uscita a impulsi Modalità U, Impulsi bilanciati
Nota importante
Nelle applicazioni EDC con uso simultaneo delle
uscite a impulsi e dell'interfaccia M-Bus, collegare alle
uscite a impulsi solo moduli di contatori a batteria o
isolati galvanicamente. In caso contrario, il modulo di
comunicazione EDC potrebbe danneggiarsi in caso di
differenza di potenziale tra le attrezzature collegate.

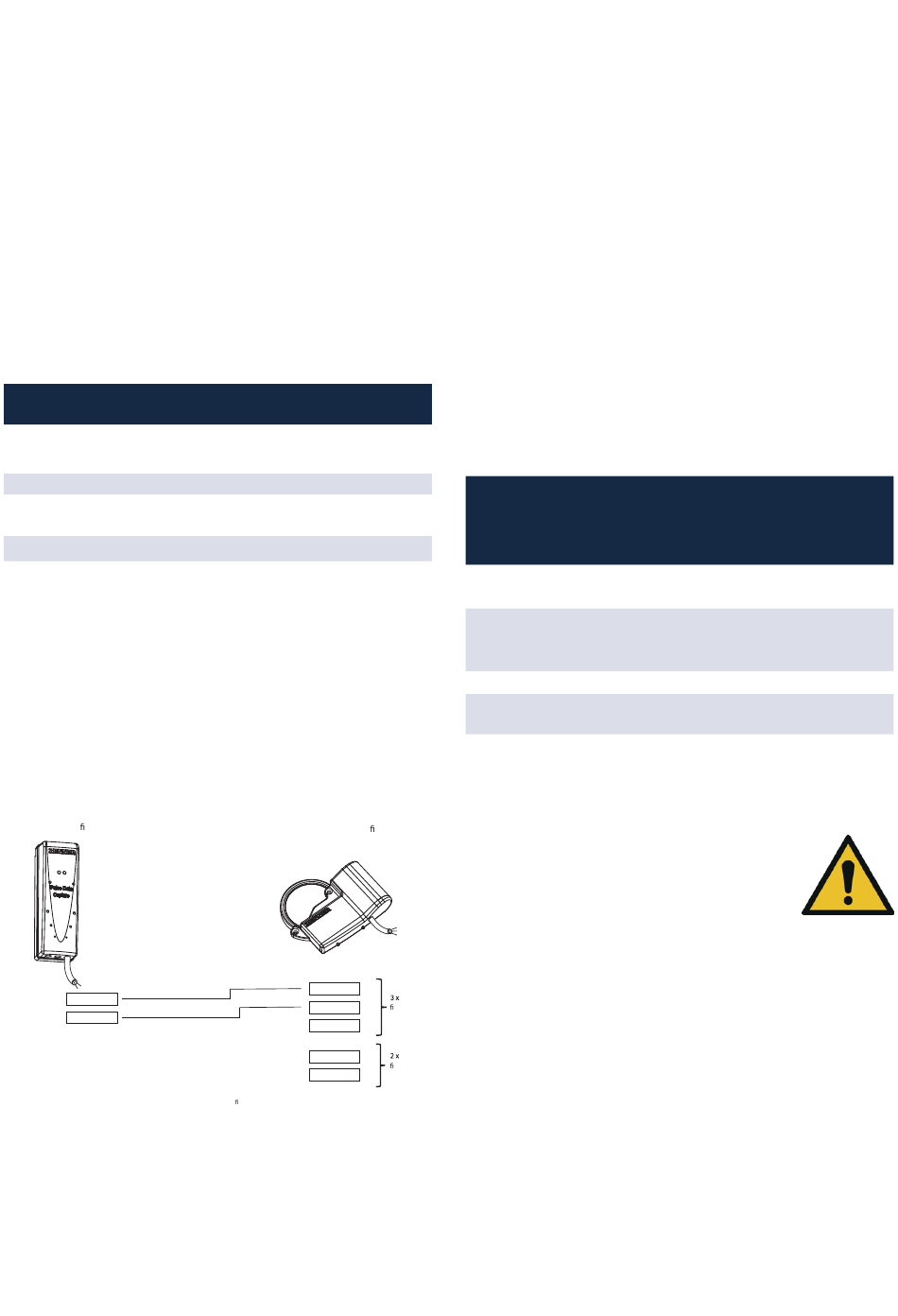

Schema di circuito per il collegamento del modulo
PDC ZENNER al modulo a impulsi EDC :
PDC con cavo a 2 li
Verde/Bianco
bianco
marrone
Grigio/marrone
Quando si combinano EDC M-Bus / Pulse con i moduli PDC, i li (giallo, marrone e bianco) possono essere ignorati.
U.
5
1,5 m
conforme alla direttiva
89/336/CEE
EDC-P / M-Bus a 5 li
Verde
Grigio
Giallo
marrone
bianco
9. Sicurezza chiave/dati AES
I moduli radio EDC inviano i loro pacchetti di dati solo
in modo criptato (AES-128). Per consentire la ricezione
dei pacchetti di dati e la loro successiva elaborazione,
la chiave AES deve essere memorizzata nel rispettivo
ricevitore. ZENNER fornisce solitamente le chiavi AES
alle attrezzature tramite una bolla d'accompagna-
mento elettronica, che può essere scaricata da un
portale associato.
10. Registratore di dati in uscita
I moduli EDC dispongono di una memoria interna
(registratore di dati). La lettura dei dati che non sono
già stati trasmessi nei telegrammi di dati summenzio-
nati viene effettuata mediante una testina ottica e il
relativo software.
Registratore di dati
Valori annuali alla data
di azzeramento
Valori mensili
Valori giornalieri
Valori ad ogni quarto
d'ora
11. Funzioni Smart Meter
Nota importante!
Le funzioni di smart metering dei moduli
retrofit EDC sono disabilitate in fabbrica.
Per utilizzarle, è necessario effettuare le
rispettive impostazioni in base al flusso
continuo (Q
3
del modulo di comunicazione EDC. La programmazio-
ne delle impostazioni delle funzioni smart avviene tra-
mite il software MSS ZENNER, l'interfaccia universale
li per
MinoConnect e la speciale testina ottica a infrarossi
gli impulsi
ZENNER IrCombiHead. In alternativa, è possibile
utilizzare l'applicazione ZENNER Device Manager
li per
M-Bus
Basic invece del software MSS. Per attivare le funzioni
smart, inserire il valore Q3 del contatore nel software
MSS e fare clic sulla casella di selezione "Smarte Fun-
ktionen aktivieren" (Attiva funzioni smart).
Autocontrollo
Il modulo è dotato di un monitoraggio integrato dello
stato della batteria.
EDC wM-Bus
(Fw < 1.78)
max. 16
18 più 18 valori
quindicinali
96
96
) tramite l'interfaccia ottica
EDC wM-Bus
(Fw >1.78)
EDC LoRaWAN®
2
18 più 18 valori
quindicinali
32
--
38
