Zenner NDC LoRa IP68 Montage- Und Bedienungsanleitung

Deutsch
Montage- und Bedienungsanleitung
NDC – Near Field Data Capture Modul
Produktbeschreibung

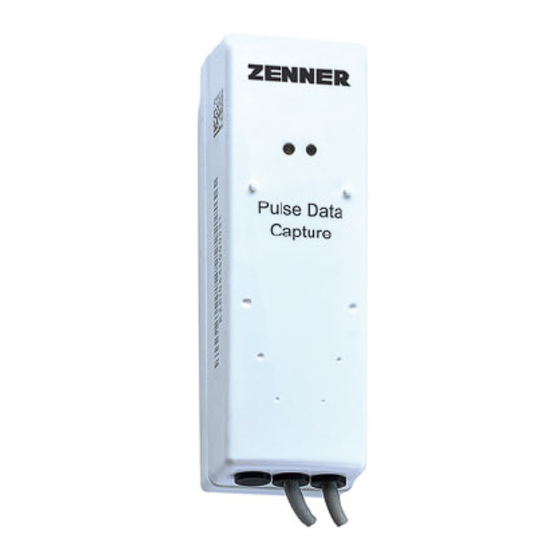

Funkmodul NDC LoRa IP68 (=NearFieldDataCapture)
bzw. Funkmodul NDC wM-Bus IP68 (jeweils mit 3 m
Verbindungskabel und NFC-Coupler zur Befestigung
des NDC-Couplers an der NFC-Schnittstelle des
Wasserzählers)
Verwendungszweck
Zur Abfrage von Verbrauchsdaten und Zählerstatus-
informationen aus ZENNER Ultraschall-Wasserzäh-
lern der Serie IUW / IUWS und Übertragung dieser
Informationen per Funk an geeignete Empfänger
bzw. Empfangssysteme.
Wasserzähler der Serie IUW können nur mittels NDC-
Modul fernausgelesen werden, da sie nicht über ein
internes Funkmodul verfügen.
Wasserzähler der Serie IUWS verfügen über ein inte-
griertes Funkmodul. Der Anschluß eines NDC-Moduls
als externes Funkmodul ist optional möglich, um die
Reichweite bei der Funkauslesung an schwierigen
Einbaustellen zu optimieren.
Lieferumfang
1 x Funkmodul NDC LoRa IP68 bzw. NDC wM-Bus IP68
1 x Montage- / Bedienungsanleitung
1 x Konformitätserklärung
1 x Schraube / Sicherungsmarke zur Befestigung
des NDC-Couplers an der NFC-Schnittstelle des
Wasserzählers
Bemerkung
Zur mechanischen Befestigung von NDC-Modulen
an Wasserzählern werden keine speziellen Fach-
kenntnisse vorausgesetzt. Zur Inbetriebnahme
der NDC-Module sind grundlegende Kenntnisse zu
Funk-Kommunikationstechnologien wie wireless
M-Bus oder LoRa hilfreich, jedoch nicht unbedingt
erforderlich.

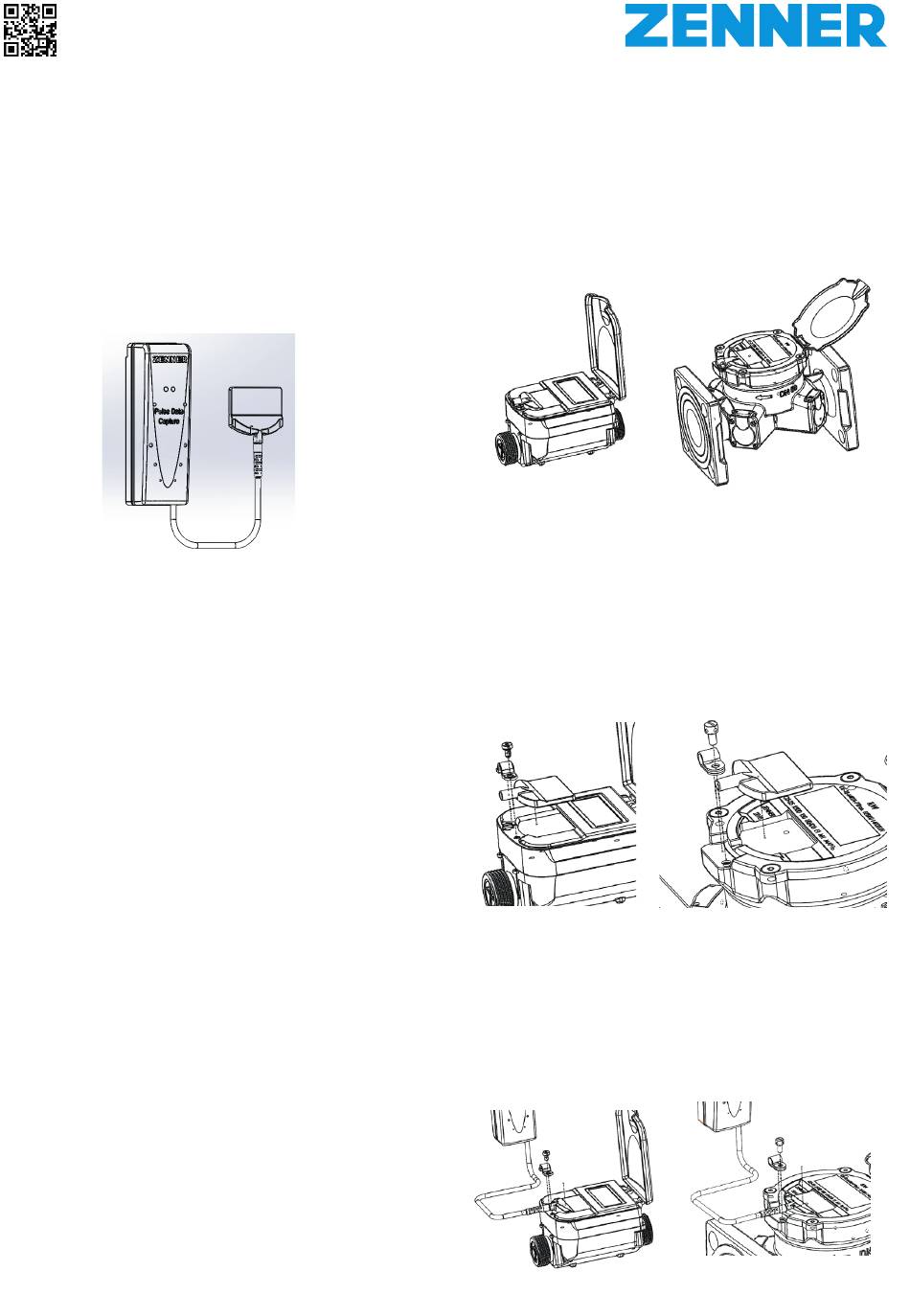

Montage NDC Funkmodul an Ultraschall-Wasser-
zählern der Serie IUW / IUWS
1. Wasserzählerdeckel aufklappen
2. Das zum Schutz der NFC-Schnittstelle des Zählers
ab Werk serienmäßige vorhandene NDC-Dummy-
Modul vom Wasserzähler lösen. Dazu die Befesti-
gungsschraube mit passendem Schraubendreher
lösen und den Kunststoff-Dummy herausnehmen.
3. Den NDC-Coupler des NDC-LoRa- bzw. des NDC
wM-Bus-Moduls auf die NFC-Schnittstelle des
Zählers legen und mit der Sicherungsschraube
vorsichtig festziehen, um die Schraube nicht zu
überdrehen.
1
