Es posible el cambio de los modos mediante la
licencia de prueba MSS de ZENNER, utilizando un
MinoConnectUSB y el cabezal óptico IrDA de ZENNER.
Alternativamente, en lugar del software MSS se
puede utilizar la aplicación Device Manager Basic de
ZENNER.
8. Módulo combinado M-Bus/de impulsos
Los módulos combinados M-Bus/de impulsos han
sido especialmente desarrollados para posibilitar la
lectura simultánea por dos usuarios distintos. En este
caso, la versión de impulsos está ejecutada de fábrica
con el modo U.
Datos técnicos del EDC M-Bus e impulsos
Número de hilos de cable
Longitud del cable
Compatibilidad
electromagnética
Función salida de
impulsos
Nota importante
En aplicaciones EDC con uso simultáneo de las salidas
de impulsos y de la interfaz M-Bus, solo deben conec-
tarse a las salidas de impulsos módulos de recuento
de impulsos alimentados por batería o separados
galvánicamente. De lo contrario, el módulo EDC pue-
de resultar dañado en caso de diferencia de potencial
entre los dispositivos conectados.

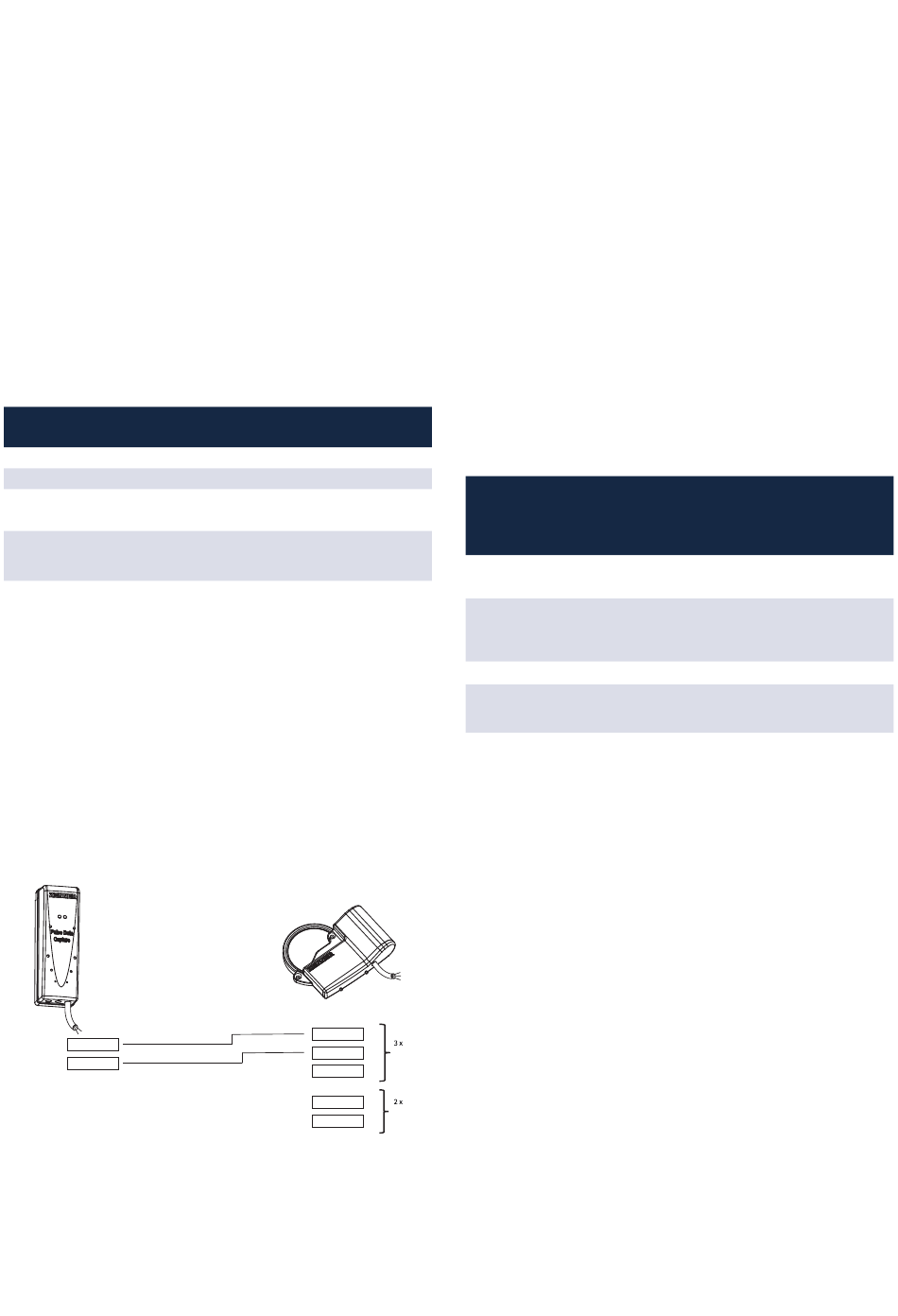

Esquema eléctrico para la conexión del módulo PDC
de ZENNER al módulo de impulsos EDC:
PDC con cable de 2 hilos
Verde/Blanco
blanco
marrón
Gris/Marrón
Al combinar EDC M-Bus / Pulse con módulos PDC, los cables (amarillo, marrón y blanco) pueden ignorarse.
5
1,5 m
cumple la Directiva 89/336/
CEE
Modo U, impulsos compen-
sados
EDC-P / M-Bus con 5 hilos
Verde
Gris
Amarillo
marrón
blanco
9. Clave AES/Seguridad de datos
Los módulos de radio EDC transmiten sus paquetes
de datos siempre cifrados (AES-128). Para posibilitar
la recepción de los paquetes de datos y su posterior
procesamiento, se debe introducir la clave AES en el
receptor correspondiente. Por regla general, ZENNER
proporciona las claves AES para los dispositivos
mediante albarán electrónico que puede descargarse
del portal correspondiente.
10. Lectura del registrador de datos
Los módulos EDC incorporan una memoria interna
(registrador de datos). La lectura de los datos que aún
no hayan sido transmitidos en los telegramas de da-
tos anteriormente mencionados tiene lugar mediante
el cabezal óptico y el software correspondiente.
Registrador de
datos
Valores de fecha de
lectura anuales
Valores mensuales
Valores diarios
Valores cada cuarto
de hora
hilos para
pulso
hilos para
M-Bus
EDC wM-Bus EDC wM-Bus
(Fw < 1.78) (Fw >1.78)
EDC LoRaWAN®
máx. 16 2
18, más 18 valores 18, más 18 valores
de mitad de mes de mitad de mes
96 32
96 --
30
