Hach AS950 Grundlegende Installation Und Wartung Seite 233

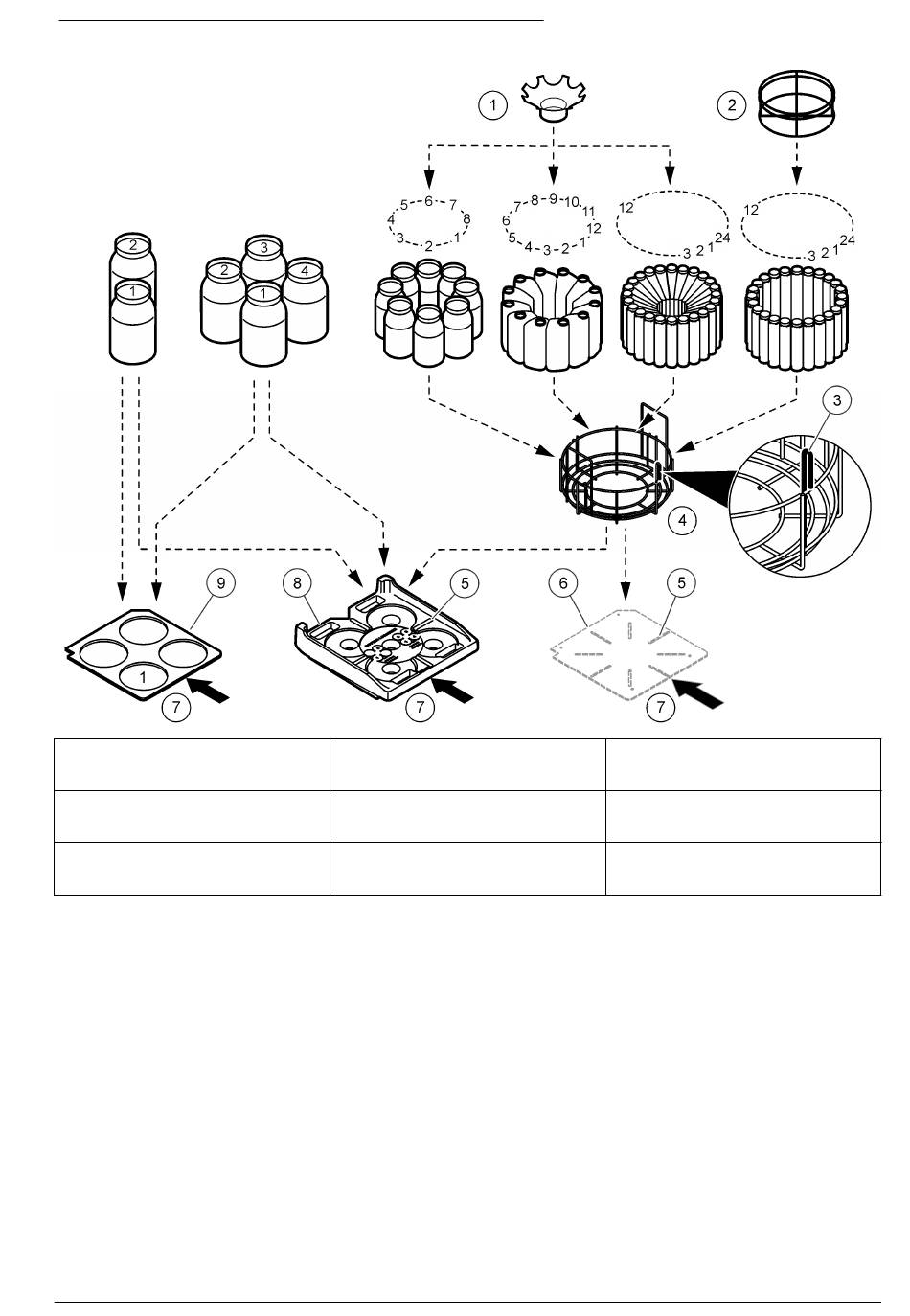

Rysunek 6 Instalacja konfiguracji z wieloma butelkami
1 Uchwyt dla 24 butelek
z PE o poj. 1 l
2 Uchwyt dla 24 butelek
szklanych o poj. 350 ml
3 Wskaźnik butelki nr 1
5.3 Instalacja samplera
Zainstalować przewód doprowadzający w połowie wysokości strumienia próbki (niezbyt blisko
powierzchni oraz dna), aby zapewnić reprezentatywność pobieranych próbek
1. Jeśli sampler jest wyposażony w standardowy detektor płynów, podłączyć przewody do samplera
w sposób pokazany na
Uwaga: Jeśli są używane wężyki z powłoką teflonową, użyć zestawu do podłączania przewodów z polietylenu
z powłoką teflonową.
2. Jeśli sampler jest wyposażony w opcjonalny bezkontaktowy detektor płynów, podłączyć
przewody do samplera w sposób pokazany na
Uwaga: Jeśli są używane wężyki z powłoką teflonową, użyć zestawu do podłączania przewodów z polietylenu
z powłoką teflonową.
4 Podstawa na 8–24 butelek
5 Rowek na tacę z butelkami
6 Podłoże samplera
z chłodzeniem aktywnym
Rysunek 7.
7 Front samplera
8 Wyjmowana podstawa
9 Wkładka (tylko sampler
Rysunek 8.
(tylko AWRS)
z chłodzeniem aktywnym)
Polski 233
