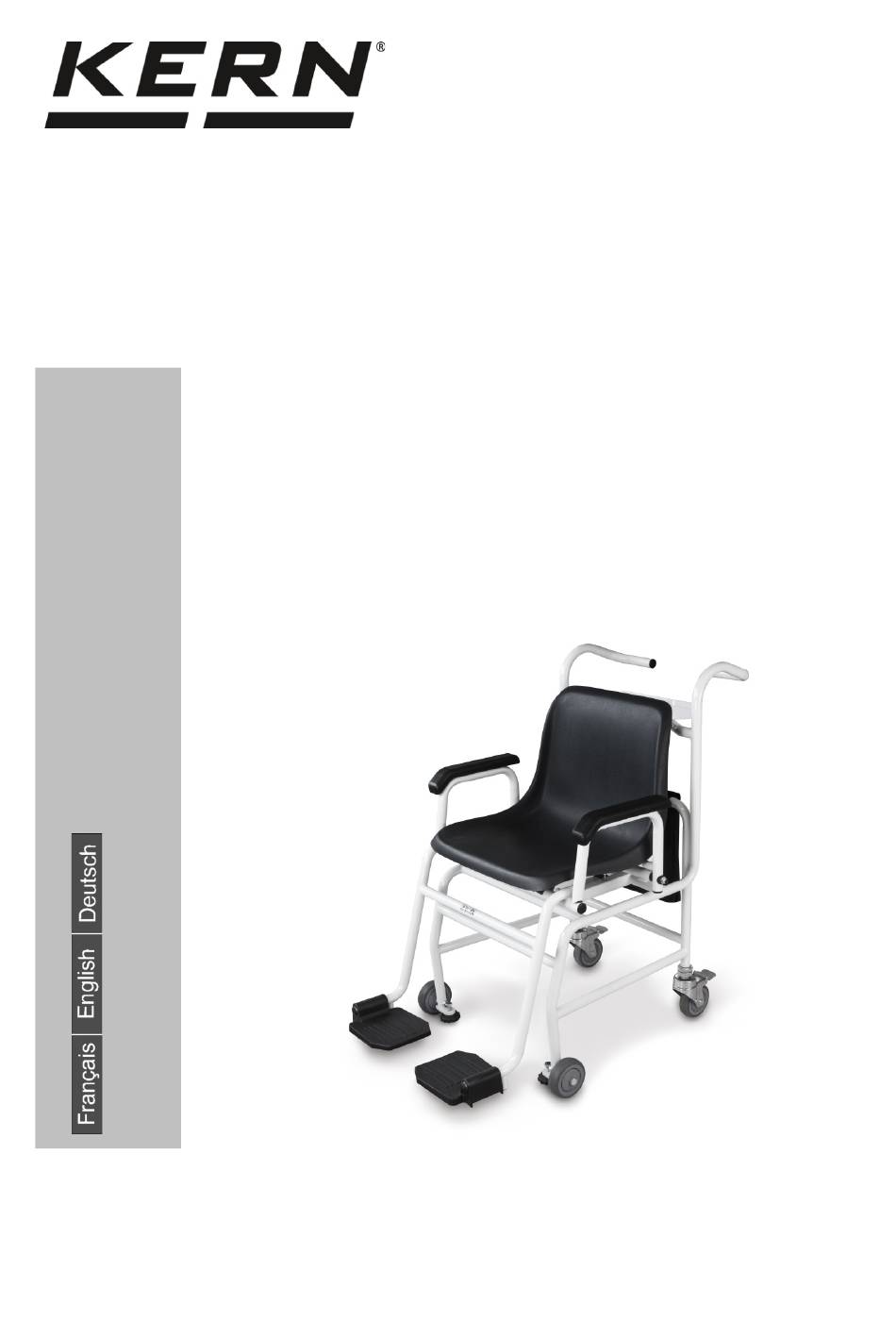

Betriebsanleitung Medizinische Stuhlwaage
Operating instructions Medical Chair scale
Mode d'emploi Pèse-personne médical à fauteuil
KERN MCC
Typ MCC 250K100NM
Version 1.1
2018-01
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
MCC-BAPS-def-1811
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für KERN MCC
Inhaltszusammenfassung für KERN MCC
- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Medizinische Stuhlwaage Operating instructions Medical Chair scale Mode d'emploi Pèse-personne médical à fauteuil KERN MCC Typ MCC 250K100NM Version 1.1 2018-01 MCC-BAPS-def-1811...
- Seite 2 Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals Further language versions you will find online under www.kern-sohn.com/manuals Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals Trovate altre versioni di lingue online in www.kern-sohn.com/manuals Bijkomende taalversies vindt u online op www.kern-sohn.com/manuals...
-
Seite 3: Inhaltsverzeichnis
KERN MCC Version 1.1 2018-01 Betriebsanleitung Stuhlwaage Inhaltsverzeichnis Technische Daten ..................4 Konformitätserklärung .................. 5 Geräteübersicht ..................... 5 Anzeigenübersicht ..................... 9 Tastaturübersicht ......................10 Abmessungen ......................11 Grundlegende Hinweise (Allgemeines) ............11 Bestimmungsgemäße Verwendung ................11 Sachwidrige Verwendung ..................12 Gewährleistung ......................13 Prüfmittelüberwachung .....................13 Grundlegende Sicherheitshinweise ............ - Seite 4 Fehlermeldungen ..................29 Wartung, Instandhaltung, Entsorgung ............30 11.1 Reinigen ........................30 11.2 Reinigen/Desinfizieren ....................30 11.3 Sterilisation .......................30 11.4 Wartung, Instandhaltung ...................30 11.5 Entsorgung .......................30 Kleine Pannenhilfe ..................31 Justierung ....................32 MCC-BAPS-d-1811...
-
Seite 5: Technische Daten
1 Technische Daten KERN (Typ) MCC 250K100NM Markenbezeichnung MCC 250K100M Ablesbarkeit (d) 0,1 kg Wägebereich (Max) 250 kg Reproduzierbarkeit 0,1 kg Linearität ±0,1 kg Empfohlenes Justiergewicht 200 kg (Klasse) (M1) Wägeeinheiten Anwärmzeit 10 min Stromversorgung Eingangsspannung: 100 V – 240 V AC 50 Hz Betriebstemperatur 0°C …... -
Seite 6: Konformitätserklärung
2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce 3 Geräteübersicht oberes Foto neu MCC-BAPS-d-1811... - Seite 7 1. Sitzschale 2. Libelle 3. Anzeigegerät 4. Handgriffe 5. Feststellbremse 6. Justierschalter 7. Anschluss Netzgerät 8. Anschluss Verbindungskabel „Anzeigegerät - Stuhl" 9. Akkufach Details: Zubehörtasche (Option) MCC-BAPS-d-1811...
- Seite 8 Feststellbremse geöffnet Feststellbremse geschlossen Fußstütze und Stellfuß Armlehnen umklappbar MCC-BAPS-d-1811...
- Seite 9 Sicherungskabel MCC-BAPS-d-1811...
-
Seite 10: Anzeigenübersicht
Wird bei aktiver BMI-Funktion aktiv ange- zeigt Wird bei aktiver Hold-Funktion aktiv HOLD HOLD-Funktion angezeigt Leuchtet, wenn die Spannung unter das vorgeschriebene Minimum abgefallen ist. Leuchtet, wenn die Kapazität des Akkus Akkusymbol bald erschöpft ist. Leuchtet, wenn der Akku ist vollständig geladen ist. MCC-BAPS-d-1811... -
Seite 11: Tastaturübersicht
• Auswahl bestätigen Bei numerischer Eingabe: • Zahlenwert bestätigen Im Menü: Funktionstaste • Menü aufrufen • Menüpunkte anwählen Bei numerischer Eingabe: • Zahlenwert erhöhen Waage wird auf „0.0“ zurückgesetzt Nullstelltaste Bei numerischer Eingabe: • Dezimalstelle wechseln Tare-Taste Waage tarieren MCC-BAPS-d-1811... -
Seite 12: Abmessungen
Sitzfläche. Nach Erreichen eines stabilen Anzeigewertes kann der Ge- wichtswert abgelesen werden. Die Waagen dürfen nur von Personen benützt werden, die ruhig sitzen können. Die Waagen sind vor jedem Einsatz durch die mit der sachgerechten Handhabung vertraute Person auf den ordnungsgemäßen Zustand zu prüfen. MCC-BAPS-d-1811... -
Seite 13: Sachwidrige Verwendung
Die Waagen dürfen nicht konstruktiv verändert werden. Dies kann zu falschen Wä- geergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waagen führen. Die Waagen dürfen nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizu- geben. Waage nicht zur Bestimmung des Körpergewichts im Bereich der Heilkunde. MCC-BAPS-d-1811... -
Seite 14: Gewährleistung
Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengüns- tig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Nor- mal). -
Seite 15: Transport Und Lagerung
Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Ak- klimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur. MCC-BAPS-d-1811... -
Seite 16: Auspacken
Zuleitung keine Stolpergefahr ausgeht. 7.3 Lieferumfang Waage Betriebsanleitung Netzadapter Sicherungskabel 7.4 Aufstellen Stuhlwaage Waage auf eine ebene Fläche stellen. Überprüfen, ob sich die Luftblase in der Libelle im vorgeschriebenen Kreis befindet. MCC-BAPS-d-1811... -
Seite 17: Nivellieren
Die Nivellierung darf nur von einer Fachkraft mit fundierten Kenntnissen im Umgang mit Waagen durchgeführt werden. Waage auf eine ebene Fläche stellen. Bremsen feststellen Rad (1) drehen, bis sich die Luftblase in der Libelle innerhalb des schwarzen Kreises befindet MCC-BAPS-d-1811... - Seite 18 Kontermuttern (2) ganz nach oben drehen. Die Spaltbreite darf max. 15 mm betragen! mit den Stellfüßen an den vorderen Rollen Stuhl fixieren MCC-BAPS-d-1811...
-
Seite 19: Netzanschluss
Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Es dürfen nur zugelassene KERN- Originalnetzgeräte verwendet werden. Der kleine Aufkleber seitlich am Anzeigegerät weist auf den Netzanschluss hin: Ist die Waage an die Netzspannung angeschlossen, leuchtet die LED. -
Seite 20: Akkubetrieb
Beispiel unten einlegen. Batteriedeckel wieder verriegeln. Sind die Batterien verbraucht, erscheint im Waagendisplay das Symbol . Batterien wechseln. Zur Batterieschonung schaltet die Waage automatisch ab (s. Kap.11.6 Auto off). Kapazität der Batterien erschöpft. Kapazität der Batterien bald erschöpft. Batterien sind vollständig geladen MCC-BAPS-d-1811... -
Seite 21: Akku-/Batterie-Einbau Am Beispiel Des Batterie-Packs
Waagen ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die Waagen müssen für diese Anwärmzeit an die Stromversorgung (Netzanschluss oder Batterie) angeschlossen werden und eingeschaltet sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Der Wert der Fallbeschleunigung ist auf dem Typenschild angegeben. MCC-BAPS-d-1811... -
Seite 22: Betrieb
Die Fußstützen nach unten klappen und beide Füße der Per- son auf die jeweilige Fußstütze stellen. Stillstandsanzeige „STABLE“ abwarten, dann das Wägere- sultat ablesen. Nach beendetem Wägevorgang Fußstützen wieder hochklap- pen. Ist die Person schwerer als der max. Wägebereich, erscheint in der Anzeige „OL“ (=Überlast). MCC-BAPS-d-1811... -
Seite 23: Tarieren
Person mittig auf die Sitzschale setzen. Warten bis die Stillstandsanzeige „STABLE“ erscheint, dann (Beispiel) das Wägeresultat ablesen. Bei entlasteter Waage wird der gespeicherte Tarawert mit ne- gativem Vorzeichen angezeigt. Zum Löschen des gespeicherten Tarawerts Waage entlasten drücken. MCC-BAPS-d-1811... -
Seite 24: Hold-Funktion
Wägemodus. Das „HOLD“-Symbol erlischt. Bei zu lebhafter Bewegung kann keine Mittelwertermittlung erfol- gen. 8.4 Zweite Nachkommastelle anzeigen (nicht geeichter Wert) Bei angezeigtem Gewichtswert drücken und ca. 2 s gedrückt halten. Die zweite Nachkommastelle wird für ca. 5 s. anzeigt. MCC-BAPS-d-1811... -
Seite 25: Bestimmung Des Body Mass Index
Untergewicht < 18,5 niedrig Normalgewicht 18,5 – 24,9 durchschnittlich Übergewicht > 25,0 Präadipositas 25,0 – 29,9 gering erhöht Adipositas Grad I 30,0 – 34,9 erhöht Adipositas Grad II 35,0 – 39,9 hoch Adipositas Grad III > 40 sehr hoch MCC-BAPS-d-1811... -
Seite 26: Automatische Abschaltfunktion „Auto Off
[oFF 5] Wägesystem wird nach 5 min ausgeschaltet [oFF 15] Wägesystem wird nach 15 min ausgeschaltet [oFF 30] Wägesystem wird nach 30 min ausgeschaltet Mit ausgewählte Zeit speichern, [F1 oFF] wird ange- zeigt Mit zurück in den Wägemodus. MCC-BAPS-d-1811... -
Seite 27: Hinterleuchtung Der Anzeige
Einstellung anwählen bL on Hinterleuchtung ständig eingeschaltet bL off Hinterleuchtung ausgeschaltet bL AU Automatische Hinterleuchtung nur bei Belastung der Wägefläche oder Tastendruck. Mit gewählte Einstellung speichern, [F2 bk] wird an- gezeigt. Mit zurück in den Wägemodus MCC-BAPS-d-1811... -
Seite 28: Menü
Ausgewählte Funktion mit bestätigen. Die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung auswählen und mit bestätigen, die Waage kehrt zurück ins Menü. Menü verlassen/ drücken, die Waage kehrt zurück in den Wägemo- Zurück in den dus. Wägemodus MCC-BAPS-d-1811... -
Seite 29: Menü-Übersicht
Bei Anzeige „Pin“ Justierschalter betätigen. Servicemenü Danach nacheinander drücken. P1 Spd Anzeige- geschwindigkeit Nicht dokumentiert P2 CAL Justierung, s. Kap. 16.1 P3 Pro tri* Nicht dokumentiert CoUnt Nicht dokumentiert rESEt Waage auf Werkseinstellung zurücksetzen SEtGrA Nicht dokumentiert * Werkseinstellung MCC-BAPS-d-1811... -
Seite 30: Fehlermeldungen
Nullpunkt konnte nicht initialisiert werden • Messzelle defekt / überlastet • Gegenstände auf der Plattform / Berührung • Transportsicherung wurde nicht entfernt • Main Board defekt Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. MCC-BAPS-d-1811... -
Seite 31: Wartung, Instandhaltung, Entsorgung
Verunreinigungen sofort entfernen. 11.3 Sterilisation Eine Sterilisation des Gerätes ist nicht zulässig. 11.4 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Waage vor dem Öffnen vom Netz trennen. 11.5 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 32: Kleine Pannenhilfe
Es herrschen starke Temperaturschwankungen. Die Waage steht nicht eben. Elektromagnetische Felder / Statische Aufladung (anderen Aufstellort wählen / falls möglich, stören- des Gerät ausschalten) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. MCC-BAPS-d-1811... -
Seite 33: Justierung
Erforderliches Justiergewicht bereitstellen. Das zu verwendende Jus- tiergewicht ist abhängig von der Kapazität der Waage s. Kap. 1. Justie- rung möglichst nahe an der Höchstlast der Waage durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com. • Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi- lisierung ist erforderlich, s. - Seite 34 Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. Stabilitätsanzeige „STABLE“ abwarten, dann mit bestätigen. Die Größe des akutell eingestellten Justiergewichtes wird angezeigt. Zum Ändern mit die zu verändernde Stelle, mit (Beispiel) Ziffer auswählen. Mit. bestätigen, [LoAd] wird angezeigt. MCC-BAPS-d-1811...
- Seite 35 Während des Selbsttests Justiergewicht abnehmen, die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung angezeigt, Justiervorgang wiederholen. Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehlermeldung („Err 4“), Justiervorgang wiederholen. MCC-BAPS-d-1811...
- Seite 36 Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus- schlaggebenden Schwermetalls versehen. Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne. Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen. MCC-BAPS-d-1811...
