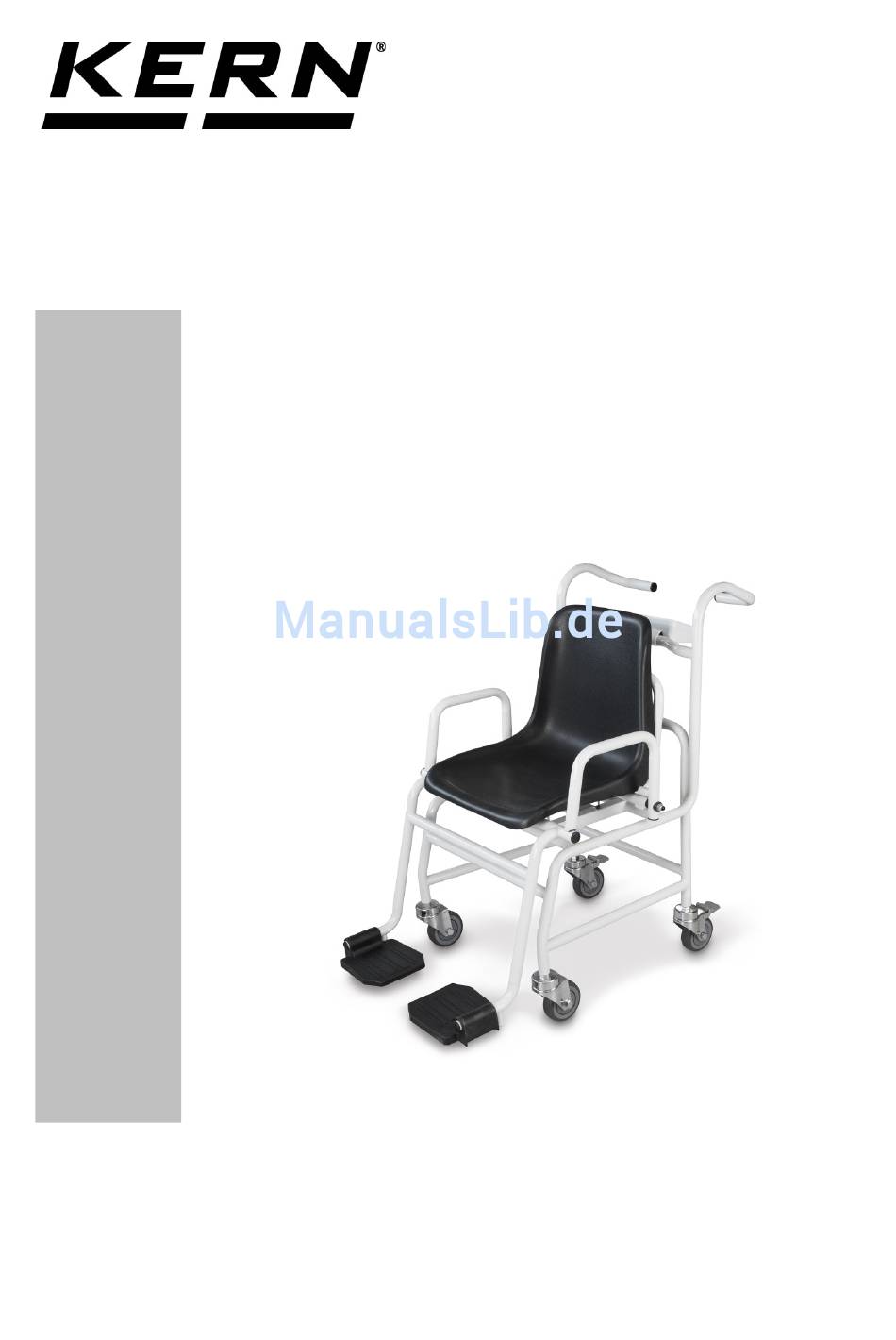

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Stuhlwaage KERN MCD Version 1.0 2017-10 MCD-BA-d-1710...
-
Seite 2: Inhaltsverzeichnis
KERN MCD Version 1.0 2017-10 Betriebsanleitung Stuhlwaage Inhaltsverzeichnis Technische Daten ..................4 Konformitätserklärung .................. 4 Geräteübersicht ..................... 5 Anzeigenübersicht ..................... 7 Tastaturübersicht ....................... 8 Grundlegende Hinweise (Allgemeines) ............9 Bestimmungsgemäße Verwendung ................9 Sachwidrige Verwendung ..................10 Gewährleistung ......................10 Prüfmittelüberwachung .....................10 Grundlegende Sicherheitshinweise ............ - Seite 3 Justierung ....................23 MCD-BA-d-1710...
-
Seite 4: Technische Daten
1 Technische Daten KERN MCD 300K-1 Ablesbarkeit (d) 0,1 kg Wägebereich (Max) 300 kg Reproduzierbarkeit 0,1 kg Linearität ±0,1 kg Empfohlenes Justiergewicht 300 kg (Klasse) (M1) Wägeeinheiten Anwärmzeit 10 min Stromversorgung Batterie: 6 x 1.5 V AA Betriebstemperatur +10°C … + 40°C Luftfeuchtigkeit max. -
Seite 5: Geräteübersicht

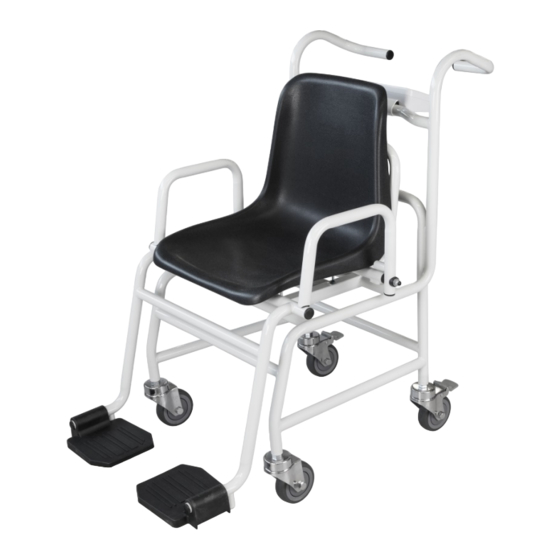

3 Geräteübersicht 1. Sitzschale 2. Libelle 3. Anzeigegerät 4. Handgriffe 5. Feststellbremse 6. Justierschalter 7. Batteriefach 8. Anschluss Verbindungskabel „Anzeigegerät - Stuhl" MCD-BA-d-1710... - Seite 6 Details: Feststellbremse Fußstützen (bitte bei jedem Wägevorgang betätigen) Armlehnen umklappbar MCD-BA-d-1710...
-
Seite 7: Anzeigenübersicht
3.1 Anzeigenübersicht Anzeige Bezeichnung Beschreibung GROSS Bruttogewichtsanzeige Leuchtet bei Anzeige des Bruttogewichts Nettogewichtsanzeige Leuchtet bei Anzeige des Nettogewichts Leuchtet, wenn die Waage tariert wurde ZERO Nullstellanzeige Sollte die Waage trotz entlasteter Waag- schale nicht ganz genau Null anzeigen, -Taste drücken. Nach kurzer Wartezeit ist Ihre Waage auf Null zurückgesetzt. -
Seite 8: Tastaturübersicht
3.2 Tastaturübersicht Taste Bezeichnung Funktion ON/OFF-Taste Ein-/Ausschalten HOLD-Taste Holdfunktion BMI-Taste Bestimmung des Body Mass Index Im Menü: • Auswahl bestätigen Bei numerischer Eingabe: • Zahlenwert bestätigen Im Menü: Funktionstaste • Menü aufrufen • Menüpunkte anwählen Bei numerischer Eingabe: • Zahlenwert erhöhen Waage wird auf „0.0“... -
Seite 9: Grundlegende Hinweise (Allgemeines)
4 Grundlegende Hinweise (Allgemeines) 4.1 Bestimmungsgemäße Verwendung Diese Waagen dienen dem Bestimmen des Gewichts von Personen im Sitzen, Die zu wiegende Person sollte sich vorsichtig und mittig auf die Sitzfläche setzen, und ruhig sitzen bleiben. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden. Die Waagen sind für Dauerbetrieb ausgelegt. -
Seite 10: Sachwidrige Verwendung
Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengüns- tig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Nor- mal). -
Seite 11: Grundlegende Sicherheitshinweise
5 Grundlegende Sicherheitshinweise 5.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen. 6 Transport und Lagerung 6.1 Kontrolle bei Übernahme Überprüfen Sie bitte die Verpackung sofort beim Eingang, sowie das Gerät beim... -
Seite 12: Auspacken, Aufstellung Und Inbetriebnahme
7 Auspacken, Aufstellung und Inbetriebnahme 7.1 Aufstellort,Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen. Am Aufstellort Folgendes beachten: ... -
Seite 13: Rolle
7.3.1 Rolle Regelmäßig prüfen, ob diese Muttern (1) fest angezogen und die Bremsen/Räder funktionstüchtig sind. 7.3.2 Nivellieren Die Waage mit Fußschrauben nivellieren, bis sich die Luft- blase in der Libelle im vorgeschriebenen Kreis befindet. Nivellierung regelmäßig überprüfen. MCD-BA-d-1710... -
Seite 14: Batteriebetrieb
7.4 Batteriebetrieb Batteriefachdeckel an der Unterseite des Anzeigegerätes öffnen und 6 x 1.5 V AA- Batterien gemäß dem Beispiel unten einlegen. Batteriedeckel wieder verriegeln. Sind die Batterien verbraucht, erscheint im Waagendisplay das Symbol . Batterien wechseln. Zur Batterieschonung schaltet die Waage automatisch ab. Kapazität der Batterien erschöpft. -
Seite 15: Betrieb
Batteriehalterung einlegen Batterien im Batteriefach einlegen und mit Batteriefachdeckel verriegeln. 8 Betrieb 8.1 Wägen Waage mit einschalten. Die Waage führt einen Selbsttest durch. Sobald die Gewichtsanzeige „0.0 kg“ erscheint, ist die Waage betriebsbereit. Mit der -Taste kann die Waage bei Bedarf jederzeit auf Null gestellt werden. -
Seite 16: Tarieren
8.2 Tarieren Das Eigengewicht beliebiger Vorlasten lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das tatsächliche Gewicht der Person angezeigt wird. Gegenstand (z. B. Handtuch oder Unterlage) auf Sitzschale legen. (Beispiel) drücken, die Nullanzeige erscheint. Links unten wird „NET“ angezeigt. ... -
Seite 17: Bestimmung Des Body Mass Index
drücken, im display wird „---------„ angezeigt und das „HOLD“-Symbol erscheint. Person mittig auf den Stuhl setzen. Nach kurzer Zeit erscheint die Stabilitätsanzeige „STABLE“, und der Gewichtswert der Person wird angezeigt und „einge- froren“. (Beispiel) Nach Entlasten der Waage wird der Gewichtswert noch ca. 10 Sekunden angezeigt, danach wechselt die Waage auto- matisch in den Wägemodus. -
Seite 18: Klassifikation Der Bmi-Werte
Mit zurück in den Wägemodus. Das „BMI“-Symbol erlischt, die kg-Anzeige erscheint. • Eine verlässliche Bestimmung des BMI ist nur bei einer Körpergröße zwi- schen 100 cm und 200 cm und einem Gewicht >10 kg möglich. • Bei unruhigen Wägungen kann die Anzeige über die die Hold-Funktion sta- bilisiert werden. -
Seite 19: Menü
Waage mit einschalten, während des Selbsttests drücken. [F0 CAL] wird angezeigt. so oft drücken, bis [F3 oFF] angezeigt wird drücken, die zuletzt gespeicherte Zeit wird angezeigt, z.B [3min] (Beispiel) Mit gewünschte Zeit auswählen z.B [15min] (Beispiel) ... -
Seite 20: Menü-Übersicht
Einstellungen ändern Ausgewählte Funktion mit bestätigen. Die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung auswählen und mit bestätigen, die Waage kehrt zurück ins Menü. Menü verlassen/ drücken, die Waage kehrt zurück in den Wäge- Zurück in den modus. -
Seite 21: Fehlermeldungen
10 Fehlermeldungen Anzeige Beschreibung Nullstellbereich überschritten (beim Einschalten oder beim Drücken der - Taste) • Es befindet sich Wägegut in der Waagschale • Überlast, beim Nullstellen der Waage • Unkorrekter Justiervorgang • Problem an der Lastzelle Wert außerhalb A/D-Wandler-Bereich • Beschädigte Wägezelle •... -
Seite 22: Reinigen/Desinfizieren
Keine scheuernden oder scharfen Reiniger wie Spiritus, Benzin oder Ähnliches ver- wenden, da diese die hochwertige Oberfläche beschädigen könnte. 11.3 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Waage vor dem Öffnen vom Netz trennen. -
Seite 23: Justierung
Erforderliches Justiergewicht bereitstellen. Das zu verwendende Jus- tiergewicht ist abhängig von der Kapazität der Waage s. Kap. 1. Justie- rung möglichst nahe an der Höchstlast der Waage durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com. • Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi- lisierung ist erforderlich, s. - Seite 24 Stabilitätsanzeige abwarten, danach drücken, ein Justiergewicht wird angezeigt. Die rechte Stelle blinkt. Entweder Wert mit bestätigen, oder neuen Wert mit den Tasten eingeben und mit bestätigen. Entsprechendes Justiergewicht auflegen, Stabilitätsanzeige abwarten und mit bestätigen. [--------] wird kurz angezeigt, gefolgt von [F0 CAL] Die Justierung ist somit abgeschlossen.
- Seite 25 Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
