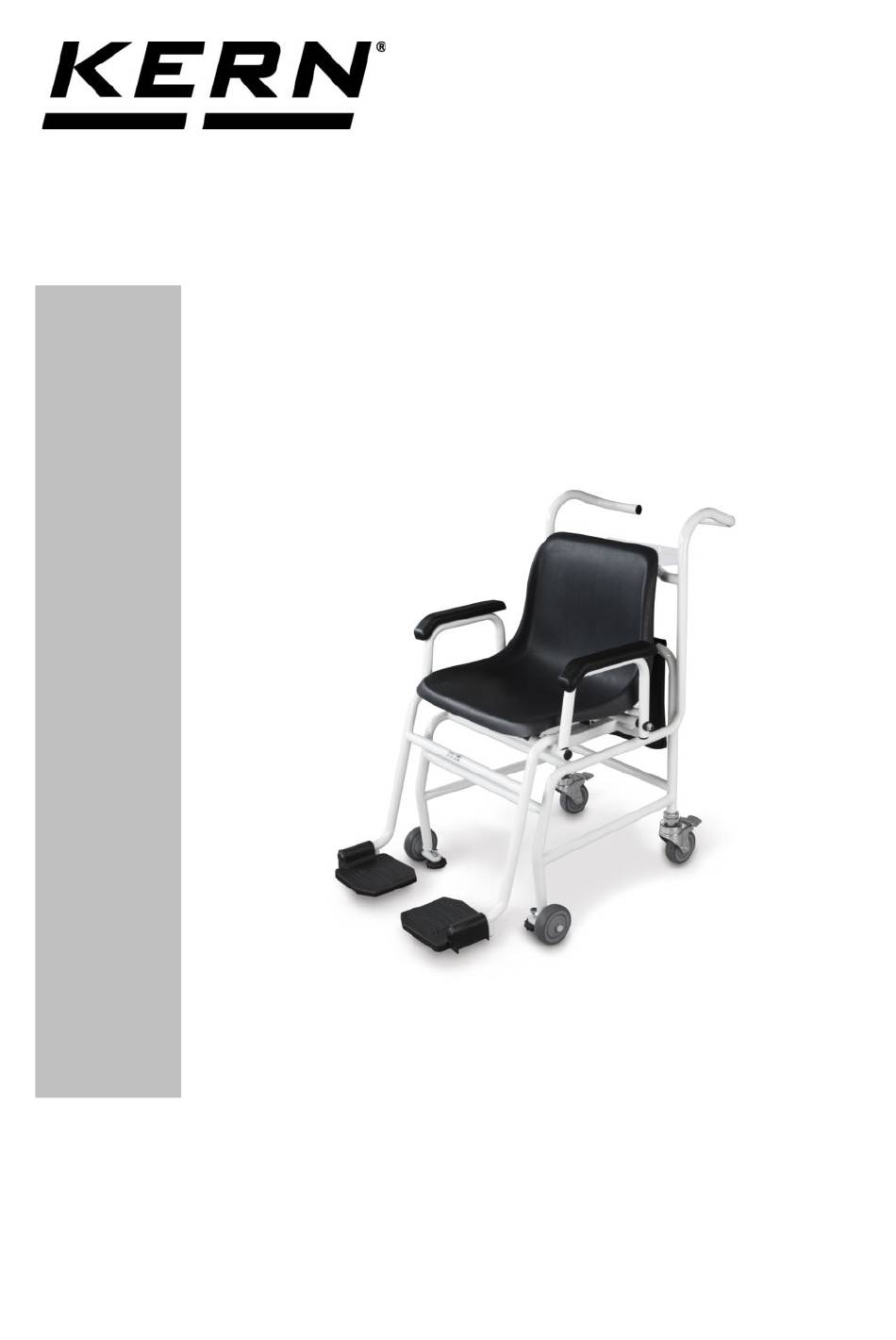

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Medizinische Stuhlwaage KERN MCC MCC 250K100NM Version 3.2 2018-12 MCC-NM-BA-d-1832...
- Seite 2 Други езикови версии ще намерите в сайта www.kern-sohn.com/manuals Flere sprogudgaver findes på websiden www.kern-sohn.com/manuals Muud keeleversioonid leiate Te leheküljel www.kern-sohn.com/manuals Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals Άλλες γλωσσικές αποδόσεις θα βρείτε στην ιστοσελίδα www.kern-sohn.com/manuals Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals Citas valodu versijas atradīsiet vietnē...
-
Seite 3: Inhaltsverzeichnis
KERN MCC Version 3.2 2018-12 Betriebsanleitung Stuhlwaage Inhaltsverzeichnis Technische Daten ..................5 Konformitätserklärung .................. 6 Erläuterung der grafischen Symbole ................6 Geräteübersicht ..................... 9 Anzeigenübersicht ....................12 Tastaturübersicht ......................13 Abmessungen ......................14 Grundlegende Hinweise (Allgemeines) ............15 Zweckbestimmung ....................15 Bestimmungsgemäße Verwendung ................15 Sachwidrige Verwendung ..................16... - Seite 4 Hold-Funktion ......................35 Zweite Nachkommastelle anzeigen (nicht geeichter Wert) ........35 Bestimmung des Body Mass Index ................36 9.6.1 Klassifikation der BMI-Werte ....................36 Automatische Abschaltfunktion „Auto Off“ ..............37 Hinterleuchtung der Anzeige ..................38 Menü ......................39 10.1 Navigation im Menü ....................39 10.2 Menü-Übersicht ......................40 Fehlermeldungen ..................
-
Seite 5: Technische Daten
1 Technische Daten KERN (Typ) MCC 250K100NM Modell MCC 250K100M Ablesbarkeit (d) 0,1 kg Wägebereich (Max) 250 kg Mindestgewicht (min) 2 kg Eichwert (e) 100 g Eichklasse Reproduzierbarkeit 0,1 kg Linearität ±0,1 kg Empfohlenes Justiergewicht 200 kg (Klasse) (M1) Wägeeinheiten Anwärmzeit... -
Seite 6: Konformitätserklärung
2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten. Nur diese Waagen sind Medzinprodukte. 2.1 Erläuterung der grafischen Symbole Alle medizinischen Waagen mit dieser Kennzeich- nung erfüllen folgende Richtlinien: 1. - Seite 7 „Betriebsanleitung beachten“. „Betriebsanleitung beachten“. Kennzeichnung des Herstellers des Medizinischen Produktes mit Adresse Kern & Sohn GmbH D–72336 Balingen,Germany www.kern-sohn.com „elektromedizinisches Gerät“ mit Anwendungsteil des Typs B Gerät der Schutzklasse II Altgeräte gehören nicht in den Hausmüll! Diese können bei den kommunalen Sammelstellen abgegeben werden.
- Seite 8 Weder beim Aufsteigen noch beim Verlassen der Stuhl- waage auf die Fussstützen stehen! Nachdem die Waage zum Patienten transportiert worden ist, muss die Waage vor dem Wägevorgang nivelliert werden. Netzanschluß Siegelmarke KERN SEAL Versorgungsspannung Gleichstrom Information Waage vor Gebrauch nivellieren MCC-NM-BA-d-1832...
-
Seite 9: Geräteübersicht
3 Geräteübersicht 1. Sitzschale 2. Libelle 3. Anzeigegerät 4. Handgriffe 5. Feststellbremse 6. Justierschalter 7. Anschluss Netzgerät 8. Anschluss Verbindungskabel „Anzeigegerät - Stuhl" 9. Akkufach MCC-NM-BA-d-1832... - Seite 10 Details: Zubehörtasche MCC-A01 Feststellbremse geöffnet Feststellbremse geschlossen Fußstütze und Stellfuß MCC-NM-BA-d-1832...
- Seite 11 Armlehnen umklappbar MCC-NM-BA-d-1832...
-
Seite 12: Anzeigenübersicht
3.1 Anzeigenübersicht Anzeige Bezeichnung Beschreibung Bruttogewichtsanzeige Leuchtet bei Anzeige des Bruttogewichts GROSS Nettogewichtsanzeige Leuchtet bei Anzeige des Nettogewichts Leuchtet, wenn die Waage tariert wurde Nullstellanzeige Sollte die Waage trotz entlasteter Waagscha- ZERO le nicht ganz genau Null anzeigen, -Taste drücken. Nach kurzer Wartezeit ist Ihre Waage auf Null zurückgesetzt. -
Seite 13: Tastaturübersicht
3.2 Tastaturübersicht Taste Bezeichnung Funktion ON/OFF-Taste Ein-/Ausschalten HOLD-Taste Holdfunktion BMI-Taste Bestimmung des Body Mass Index Im Menü: • Auswahl bestätigen Bei numerischer Eingabe: • Zahlenwert bestätigen Im Menü: Funktionstaste • Menü aufrufen • Menüpunkte anwählen Bei numerischer Eingabe: • Zahlenwert erhöhen Waage wird auf „0.0“... -
Seite 14: Abmessungen
3.3 Abmessungen MCC-NM-BA-d-1832... -
Seite 15: Grundlegende Hinweise (Allgemeines)
4 Grundlegende Hinweise (Allgemeines) Gemäß Richtlinie 2014/31/EU müssen Waagen für nachfolgende Zwecke geeicht sein. Artikel 1, Absatz 4. „Bestimmung der Masse bei der Ausübung der Heilkunde beim Wiegen von Patienten aus Gründen der ärztlichen Überwachung, Untersuchung und Be- handlung.“ 4.1 Zweckbestimmung Indikation ... -
Seite 16: Sachwidrige Verwendung
Die Waagen dürfen nicht konstruktiv verändert werden. Dies kann zu falschen Wä- geergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waagen führen. Die Waagen dürfen nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizu- geben. 4.4 Gewährleistung Gewährleistung erlischt bei ... -
Seite 17: Prüfmittelüberwachung
Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengüns- tig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Nor- mal). -
Seite 18: Elektromagnetische Verträglichkeit (Emv)
6 Elektromagnetische Verträglichkeit (EMV) 6.1 Allgemeines Bei der Installation und Nutzung der elektrischen Stuhlwaage MCC-NM müssen besondere Vorsichtsmaßnahmen gemäß den im Folgenden angegebenen EMV-Informationen ergriffen werden. Dieses Gerät erfüllt die Grenzwerte für ein medizinisch elektrisches Gerät der Grup- pe 1, Klasse B (gemäß EN 60601-1-2). Elektromagnetische Verträglichkeit (EMV) bezeichnet die Fähigkeit eines Geräts, in seiner elektromagnetischen Umgebung zuverlässig zu funktionieren, ohne in diese dabei unzulässige elektromagnetische Störeinflüsse einzubringen. -
Seite 19: Elektromagnetische Emissionen
6.2 Elektromagnetische Emissionen Leitlinien und Herstellererklärung – Elektromagnetische Störaussendungen Die Stuhlwaage MCC-NM ist für den Betrieb in einer wie unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Anwender der Stuhlwaage MCC-NM sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird. Störaussendungs-Messungen Übereinstimmung Elektromagnetische Umgebung -... -
Seite 20: Elektromagnetische Störfestigkeit
6.3 Elektromagnetische Störfestigkeit Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Die Stuhlwaage MCC-NM ist für den Betrieb in einer wie unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Anwender der Stuhlwaage MCC-NM sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird. Störfestigkeits- IEC 60601-Prüfpegel Über-... - Seite 21 Magnetfeld bei der Ver- 3 A/m 3 A/m Magnetfelder bei der Netzfre- sorgungsfrequenz quenz sollten den typischen (50/60 Hz) 50/60 Hz Werten, wie sie in der Ge- schäfts- und Kranken- nach IEC 61000-4-8 hausumgebung vorzufinden ���� sind, entsprechen. ���� ANMERKUNG ist die Netzwechselspannung vor der Anwendung der Prüfpegel.
-
Seite 22: Wesentliche Leistungsmerkmale
ANMERKUNG 1 Bei 80 MHz und 800 MHz gilt der höhere Frequenzbereich. ANMERKUNG 2 Diese Leitlinien mögen nicht in allen Fällen anwendbar sein. Die Ausbreitung elektromagnetischer Größen wird durch Absorption und Reflexionen der Gebäude, Gegenstände und Menschen beeinflusst. Die Feldstärke stationärer Sender, wie z.B. Basisstationen von Funktelefonen und mobilen Land- funkgeräten, Amateurfunkstationen, AM- und FM-Rundfunk- und Fernsehsender, können theore- tisch nicht genau vorherbestimmt werden. -
Seite 23: Mindestabstände
6.4 Mindestabstände Empfohlene Schutzabstände zwischen tragbaren und mobilen HF- Telekommunikationsgeräten und dem Medizingerät Die Stuhlwaage MCC-NM ist für den Betrieb in einer elektromagnetischen Umgebung bestimmt, in der die HF-Störgrößen kontrolliert sind. Der Kunde oder Anwender der Stuhlwaage MCC-NM kann dadurch helfen, elektromagnetische Störungen zu vermeiden, indem er den Mindestabstand zwischen tragbaren und mobilen HF-Telekommunikationsgeräten (Sendern) und der Stuhlwaage MCC –... -
Seite 24: Transport Und Lagerung
7 Transport und Lagerung 7.1 Kontrolle bei Übernahme Überprüfen Sie bitte die Verpackung sofort beim Eingang, sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen. 7.2 Verpackung / Rücktransport Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren. ... -
Seite 25: Auspacken, Aufstellung Und Inbetriebnahme
8 Auspacken, Aufstellung und Inbetriebnahme 8.1 Aufstellort,Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen. Am Aufstellort Folgendes beachten: ... -
Seite 26: Aufstellen Stuhlwaage
8.4 Aufstellen Stuhlwaage Waage auf eine ebene Fläche stellen. Überprüfen, ob sich die Luftblase in der Libelle im vorgeschriebenen Kreis befindet. Befindet sich die Luftblase in der Libelle nicht im vorgeschriebenen Kreis, Waage mithilfe der Stellfüße wie in folgendem Kap. 8.4.1 be- schrieben, nivellieren: ... -
Seite 27: Nivellieren
8.4.1 Nivellieren Die Nivellierung darf nur von einer Fachkraft mit fundierten Kenntnissen im Umgang mit Waagen durchgeführt werden. Waage auf eine ebene Fläche stellen. Bremsen feststellen Rad (1) drehen, bis sich die Luftblase in der Libelle innerhalb des schwarzen Kreises befindet ... - Seite 28 Die Spaltbreite darf max. 15 mm betragen! mit den Stellfüßen an den vorderen Rollen Stuhl fixieren MCC-NM-BA-d-1832...
-
Seite 29: Netzanschluss
Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Es dürfen nur zugelassene KERN- Originalnetzgeräte entsprechend der Vorschrift EN 60601-1 verwendet werden. Der kleine Aufkleber seitlich am Anzeigegerät weist auf den Netzanschluss hin: Ist die Waage an die Netzspannung angeschlossen, leuchtet die LED. -
Seite 30: Akkubetrieb
8.6 Akkubetrieb Akkufachdeckel (1) an der Unterseite des Anzeigegerätes öffnen und Akkupack an- schließen. Der Akku sollte vor der ersten Benutzung mindestens 12 Stunden geladen werden. Erscheint in der Gewichtsanzeige das Symbol ist die Kapazität des Akku- packs bald erschöpft. Die Waage ist noch einige Minuten betriebsbereit, danach schaltet sie sich automatisch zur Akkuschonung ab. -
Seite 31: Batteriebetrieb
8.7 Batteriebetrieb Alternativ zum Akkubetrieb verfügt die Waage auch über die Möglichkeit mit 6x AA- Batterien betrieben zu werden. Batteriedeckel (1) an der Unterseite des Anzeigegerätes öffnen und Batterien gemäß dem Beispiel unten einlegen. Batteriedeckel wieder verriegeln. Sind die Batterien verbraucht, erscheint im Waagendisplay das Symbol . -
Seite 32: Erstinbetriebnahme
Batterien einlegen: Batteriefachdeckel entfernen Batteriehalterung lt. Abbildung am Kon- takt des Gehäuses anschließen Batteriehalterung einlegen Batterien im Batteriefach einlegen und mit Batteriefachdeckel verriegeln. 8.8 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, müssen die Waagen ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die Waagen müssen für diese Anwärmzeit an die Stromversorgung (Netzanschluss oder Batterie) angeschlossen werden und eingeschaltet sein. -
Seite 33: Betrieb
9 Betrieb Nachdem die Waage zum Patienten transportiert worden ist, muss die Waage vor dem Wägevorgang nivelliert werden, s. Grafik unten. Betreten und Verlassen der Waage Stuhlwaage nur im Beisein einer qualifizierten Person (s. Kap. 5.2) betreten und ver- lassen. 9.1 Wägen ... -
Seite 34: Tarieren
9.2 Tarieren Das Eigengewicht beliebiger Vorlasten lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das tatsächliche Gewicht der Person angezeigt wird. Gegenstand (z. B. Handtuch oder Unterlage) auf Sitzschale legen. (Beispiel) drücken, die Nullanzeige erscheint. Links unten wird „NET“ angezeigt. ... -
Seite 35: Hold-Funktion
9.3 Hold-Funktion Die Waage hat eine integrierte Stillstandsfunktion (Mittelwertbildung). Mit dieser ist es möglich, eine Person exakt zu wiegen, obwohl diese sich nicht ruhig auf der Sitzflä- che befindet. Waage mit einschalten. Stabilitätsanzeige „STABLE“ abwarten. drücken, im display wird „---------„ angezeigt und das „HOLD“-Symbol erscheint. -
Seite 36: Bestimmung Des Body Mass Index
9.6 Bestimmung des Body Mass Index Voraussetzung für die Berechnung des BMI ist die Körpergröße der entsprechenden Person. Sie sollte bekannt sein. Waage mit einschalten Person mittig auf die Wägeplatte stellen Stabilitätsanzeige „STABLE“ abwarten. drücken. Die zuletzt eingegebene Körpergröße wird angezeigt, die ak- tive Stelle blinkt. -
Seite 37: Automatische Abschaltfunktion „Auto Off
9.7 Automatische Abschaltfunktion „Auto Off“ Die Waage schaltet sich automatisch in der eingestellten Zeit ab, wenn weder das Anzeigegerät noch die Wägefläche bedient werden. Im Wägemodus drücken, die erste Funktion [F1 oFF] wird angezeigt. drücken, die zuletzt gespeicherte Zeit wird angezeigt, z.B [oFF 15] (Beispiel) ... -
Seite 38: Hinterleuchtung Der Anzeige
9.8 Hinterleuchtung der Anzeige Im Wägemodus drücken, die erste Funktion [F1 oFF] wird angezeigt. so oft drücken, bis [F2 bk] angezeigt wird drücken, die zuletzt gespeicherte Einstellung wird an- gezeigt, z.B. [bL on] (Beispiel) Mit gewünschte Einstellung anwählen bL on Hinterleuchtung ständig eingeschaltet... -
Seite 39: Menü
10 Menü Bei geeichten Waagen ist der Zugang zum Servicemenü „tCH“ ge- sperrt. Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und der Justierschalter betätigt werden. Position des Justierschalters siehe Kap. 15. Achtung: Nach Zerstörung der Siegelmarke muss das Wägesystem durch eine autorisierte Stelle neu geeicht und eine neue Siegelmarke ange- bracht werden, bevor es wieder in eichpflichtige Anwendungen ver- wendet werden darf. -
Seite 40: Menü-Übersicht
10.2 Menü-Übersicht Funktion Einstellungen Beschreibung F1 oFF oFF 0* Automatische Abschaltung aus Automatische oFF 3 Automatische Abschaltung nach 3 min Abschaltung oFF 5 Automatische Abschaltung nach 5 min Auto Off oFF 15 Automatische Abschaltung nach 15 min Automatische Abschaltung nach 30 min oFF 30 Hinterleuchtung der Anzeige an F2 bk... -
Seite 41: Fehlermeldungen
11 Fehlermeldungen Anzeige Beschreibung Nullstellbereich überschritten (beim Einschalten oder beim Drücken der - Taste) • Es befindet sich Wägegut in der Waagschale • Überlast, beim Nullstellen der Waage • Unkorrekter Justiervorgang • Problem an der Lastzelle Wert außerhalb A/D-Wandler-Bereich • Beschädigte Wägezelle •... -
Seite 42: Wartung, Instandhaltung, Entsorgung
Verunreinigungen sofort entfernen. 12.3 Sterilisation Eine Sterilisation des Gerätes ist nicht zulässig. 12.4 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Wir empfehlen eine regelmäßige sicherheitstechnische Kontrolle (STK). Waage vor dem Öffnen vom Netz trennen. -
Seite 43: Kleine Pannenhilfe
13 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet wer- den. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung: Mögliche Ursache: Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. Die Verbindung zum Netz ist unterbrochen (Netz- kabel nicht eingesteckt/defekt). -
Seite 44: Eichung
14 Eichung Allgemeines: Nach der EU-Richtlinie 2014/31/EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung be- stimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor. -
Seite 45: Eichgültigkeitsdauer (Aktueller Stand In D)
Position Justierschalter und Siegelmarken: Selbstzerstörende Siegelmarke Abdeckung Justierschalter 14.1 Eichgültigkeitsdauer (aktueller Stand in D) Personenwaagen (inkl. Stuhl- und Rollstuhlwaagen) in 4 Jahre Krankenhäusern Personenwaagen, soweit sie nicht in Krankenhäusern aufge- unbefristet stellt sind (z.B. Arztpraxen und Pflegeheimen) Säuglingswaagen und mechanische Geburtsgewichtswaagen 4 Jahre Bettenwaagen 2 Jahre... -
Seite 46: Justierung
Erforderliches Justiergewicht bereitstellen. Das zu verwendende Jus- tiergewicht ist abhängig von der Kapazität der Waage s. Kap. 1. Justie- rung möglichst nahe an der Höchstlast der Waage durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com. • Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi- lisierung ist erforderlich, s. - Seite 47 Durchführung: Im Wägmodus wiederholt drücken bis [tCH] angezeigt wird. drücken, [Pin] wird angezeigt. nacheinander drücken, [P1 SPd] wird an- gezeigt drücken, [P2 CAL] wird angezeigt. Justierschalter betätigen, Position s. Kap. 15 drücken, [dESC] wird angezeigt ...
-
Seite 48: Zubehör
Justiergewicht vorsichtig in die Mitte der Sitzschale stellen Stabilitätsanzeige „STABLE“ abwarten Mit bestätigen, [PASS] wird angezeigt. Nach erfolgreicher Justierung führt die Waage einen Selbsttest durch. Während des Selbsttests Justiergewicht abnehmen, die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung angezeigt, Justiervorgang wiederholen. - Seite 49 Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
