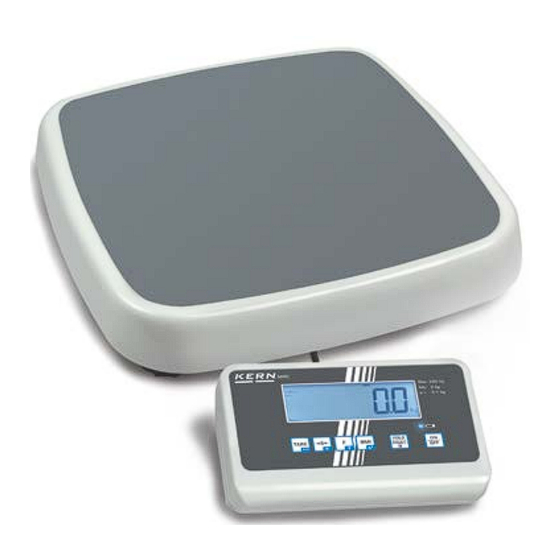

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Personenwaagen mit BMI-Funktion KERN MPC Typ MPC 250K100M Typ MPC 250K100NM Version 4.0 2017-02 MPC_M-BA-d-1740...
- Seite 2 Други езикови версии ще намерите в сайта www.kern-sohn.com/manuals Flere sprogudgaver findes på websiden www.kern-sohn.com/manuals Muud keeleversioonid leiate Te leheküljel www.kern-sohn.com/manuals Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals Άλλες γλωσσικές αποδόσεις θα βρείτε στην ιστοσελίδα www.kern-sohn.com/manualss Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals Citas valodu versijas atradīsiet vietnē...
-
Seite 3: Inhaltsverzeichnis
KERN MPC Version 4.0 2017-02 Betriebsanleitung Personenwaagen mit BMI-Funktion Inhaltsverzeichnis Technische Daten ..................5 Konformitätserklärung ................7 Erläuterung der grafischen Symbole für Medizinprodukte ........7 Geräteübersicht ..................10 Tastaturübersicht ..................11 Anzeigenübersicht ................... 12 Grundlegende Hinweise ................13 Zweckbestimmung ....................13 Bestimmungsgemäße Verwendung ..............13... - Seite 4 Betrieb ....................... 27 11.1 Wägen ........................27 11.2 Tarieren ........................28 11.2.1 Folge-Tara ..........................29 11.3 Hold-Funktion .......................29 11.4 Zusätzliche Nachkommastelle anzeigen ...............29 11.5 Bestimmung des Body Mass Index ...............30 11.5.1 Body Mass Index bestimmen ....................30 11.5.2 Klassifikation der BMI-Werte ....................31 11.6 Automatische Abschaltfunktion „Auto Off“...
-
Seite 5: Technische Daten
1 Technische Daten KERN (Typ) MPC 250K100NM Markenbezeichnung MPC 250K100M Anzeige 6 stellig Wägebereich (Max) 250 kg Mindestlast (Min) 2 kg Eichwert (e) 100 g Reproduzierbarkeit 0,1 kg Linearität ± 0,1 kg Display LCD mit 25mm Ziffernhöhe > 200 kg... - Seite 6 KERN (Typ) MPC 250K100M Anzeige 6 stellig Wägebereich (Max) 250 kg Mindestlast (Min) 2 kg Eichwert (e) 100 g Reproduzierbarkeit 0,1 kg Linearität ± 0,1 kg Display LCD mit 25mm Ziffernhöhe > 200 kg Empfohlenes Justiergewicht, (Klasse) (M1) Einschwingzeit (typisch) 3 sec.
-
Seite 7: Konformitätserklärung
2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten. Nur diese Waagen sind Medizinprodukte. 2.1 Erläuterung der grafischen Symbole für Medizinprodukte Dieses Zeichen zeigt an, dass sich diese Waage auf die Kon- 2014/31/EU formität mit der EU-Richtlinie... - Seite 8 „Betriebsanleitung beachten“. „Betriebsanleitung beachten“. Kennzeichnung des Herstellers des Medizinischen Produktes mit Adresse Kern & Sohn GmbH D–72336 Baligen,Germany www.kern-sohn.com „elektromedizinisches Gerät“ mit Anwendungsteil des Typs B Gerät der Schutzklasse II Altgeräte gehören nicht in den Hausmüll! Diese können bei den kommunalen Sammelstellen abgegeben werden.
- Seite 9 Netzanschluß Siegelmarke KERN SEAL Versorgungsspannung Gleichstrom Information Waage vor Gebrauch nivellieren MPC_M-BA-d-1740...
-
Seite 10: Geräteübersicht
3 Geräteübersicht 1. Wägeplatte (rutschfeste Oberfläche) Unterseite 2. Gummifüße (höhenverstellbar) 3. Libelle 4. Anschluss Netzgerät 5. Verbindungskabel „Anzeigegerät - Plattform" 6. Anschluß RS 232 MPC_M-BA-d-1740... -
Seite 11: Tastaturübersicht
4 Tastaturübersicht MPC 250K100M MPC 250K100NM Taste Bezeichnung Funktion ON/OFF-Taste Ein-/Ausschalten Holdfunktion / Ermittlung eines stabilen Wägewertes Hold-Taste Bestimmung des Body Mass Index BMI-Taste Im Menü: • Auswahl bestätigen Bei numerischer Eingabe: • Zahlenwert bestätigen Im Menü: Funktionstaste • Menü aufrufen •... -
Seite 12: Anzeigenübersicht
5 Anzeigenübersicht Anzeige Bezeichnung Beschreibung Stabilitätsanzeige Waage ist in einem stabilen Zustand Nullstellanzeige Sollte die Waage trotz entlasteter Wäge- platte nicht ganz genau Null anzeigen, -Taste drücken. Nach kurzer Warte- zeit ist Ihre Waage auf Null zurückge- setzt. Nettogewichtsanzeige Leuchtet, bei Anzeige des Nettogewichts Leuchtet, wenn die Waage tariert wurde GROSS Bruttogewichtsanzeige... -
Seite 13: Grundlegende Hinweise
6 Grundlegende Hinweise Gemäß Richtlinie 2009/23/EG müssen Waagen für nachfolgende Zwecke geeicht sein. Artikel 1, Absatz 4. „Bestimmung der Masse bei der Ausübung der Heilkunde beim Wiegen von Patienten aus Gründen der ärztlichen Überwachung, Untersuchung und Be- handlung.“ 6.1 Zweckbestimmung Indikation ... -
Seite 14: Sachwidrige Verwendung
Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengüns- tig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Nor- mal). -
Seite 15: Grundlegende Sicherheitshinweise
Lesen Sie diese Betriebsanleitung vor der Auf- stellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 7.2 Ausbildung des Personals Für die ordnungsgemäße Verwendung und Pflege des Produktes ist die Betriebsan- leitung vom medizinischen Fachpersonal anzuwenden und zu beachten. -
Seite 16: Elektromagnetische Verträglichkeit (Emv)
Maßnahmen zu ergreifen: • Die Ausrichtung bzw. den Abstand des Gerätes zur Störquelle verändern. • Die Personenwaagen MPC 250K100M, MPC 250K100NM an einem Ort auf- stellen bzw. verwenden. • Die Personenwaagen MPC 250K100M, MPC 250K100NM an eine andere Stromquelle anschließen. -
Seite 17: Elektromagnetische Emissionen
8.2 Elektromagnetische Emissionen Leitlinien und Herstellererklärung – Elektromagnetische Störaussendungen Die Personenwaagen MPC 250K100M, MPC 250K100NM sind für den Betrieb in einer wie unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Anwender der Personenwaagen MPC 250K100M, MPC 250K100NM sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird. -
Seite 18: Elektromagnetische Störfestigkeit
8.3 Elektromagnetische Störfestigkeit Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Die Personenwaagen MPC 250K100M, MPC 250K100NM sind für den Betrieb in einer wie unten an- gegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Anwender der Personenwaa- gen MPC 250K100M, MPC 250K100NM sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird. - Seite 19 Netzwechselspannung vor der Anwendung der Prüfpegel. Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Die Personenwaagen MPC 250K100M, MPC 250K100NM sind für den Betrieb in einer wie unten an- gegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Anwender der Personenwaa- gen MPC 250K100M, MPC 250K100NM sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird.
-
Seite 20: Wesentliche Leistungsmerkmale
Über den Frequenzbereich von 150 kHz bis 80 MHz sollte die Feldstärke geringer als 3 V/m sein. 8.3.1 Wesentliche Leistungsmerkmale Die Personenwaagen MPC 250K100M, MPC 250K100NM haben keine wesentlichen Leistungsmerkmale gemäß IEC 60601-1. Das System kann durch andere Geräte gestört werden, auch wenn diese Geräte mit den für sie gültigen Aussendungsanforderungen nach CISPR übereinstimmen. -
Seite 21: Mindestabstände
Empfohlene Schutzabstände zwischen tragbaren und mobilen HF- Telekommunikationsgeräten und den Personenwaagen MPC Die Personenwaagen MPC 250K100M, MPC 250K100NM sind für den Betrieb in einer elekt- romagnetischen Umgebung bestimmt, in der die HF-Störgrößen kontrolliert sind. Der Kunde oder Anwender der Personenwaagen MPC 250K100M, MPC 250K100NM kann dadurch helfen, elektromagnetische Störungen zu vermeiden, indem er den Mindestabstand zwi-... -
Seite 22: Transport Und Lagerung
9 Transport und Lagerung 9.1 Kontrolle bei Übernahme Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen. 9.2 Verpackung / Rücktransport Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren. ... -
Seite 23: Auspacken, Aufstellung Und Inbetriebnahme
10 Auspacken, Aufstellung und Inbetriebnahme 10.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Am Aufstellort folgendes beachten: •... -
Seite 24: Lieferumfang
Die Stromversorgung erfolgt über das externe Netzgerät, das ebenfalls als Trennung zwischen Netz und Waage dient. Der aufgedruckte Spannungswert muss mit der ört- lichen Spannung übereinstimmen. Es dürfen nur zugelassene KERN- Originalnetzgeräte entsprechend der Vorschrift EN 60601-1 verwendet werden. Der kleine Aufkleber seitlich am Anzeigegerät weist auf den Netzanschluß hin: Ist die Waage an die Netzspannung angeschlossen, leuchtet die LED. -
Seite 25: Akkubetrieb Mit Optional Erhältlichem Akkupack
10.6 Akkubetrieb mit optional erhältlichem Akkupack Akkufachdeckel (1) an der Unterseite des Anzeigegerätes öffnen und Akku anschlie- ßen. Der Akku sollte vor der ersten Benutzung mindestens 12 Stunden geladen wer- den. Erscheint in der Gewichtsanzeige das Symbol ist die Kapazität des Akkus bald erschöpft. -
Seite 26: Batteriebetrieb
10.7 Batteriebetrieb Alternativ zum Akkubetrieb verfügt die Waage auch über die Möglichkeit mit 6x AA- Batterien betrieben zu werden. Batteriedeckel (1) an der Unterseite des Anzeigegerätes öffnen und Batterien gemäß dem Beispiel unten einlegen. Batteriedeckel wieder verriegeln. Sind die Batterien verbraucht, erscheint im Waagendisplay das Symbol . -
Seite 27: Erstinbetriebnahme
10.8 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, müssen die Waagen ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen und eingeschaltet sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Der Wert der Fallbeschleunigung ist auf dem Typenschild angegeben. -
Seite 28: Tarieren
11.2 Tarieren Das Eigengewicht beliebiger Vorlasten lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das tatsächliche Gewicht der Person angezeigt wird. Gegenstand (z. B. Handtuch oder Unterlage) auf die Waag- schale legen. (Beispiel) drücken, die Nullanzeige erscheint. Links unten wird „NET“... -
Seite 29: Folge-Tara
11.2.1 Folge-Tara Die Waage kann mehrmals hintereinander tariert werden. 11.3 Hold-Funktion Die Waage hat eine integrierte Stillstandsfunktion (Mittelwertbildung). Mit dieser ist es möglich, Personen exakt zu wiegen, obwohl diese nicht ruhig auf der Wägeplatte stehen. Waage mit einschalten. Stabilitätsanzeige „STABLE“ abwarten. ... -
Seite 30: Bestimmung Des Body Mass Index
11.5 Bestimmung des Body Mass Index 11.5.1 Body Mass Index bestimmen Waage mit einschalten Stabilitätsanzeige „STABLE“ abwarten. drücken. Die zuletzt eingegebene Körpergröße wird angezeigt, die ak- tive Stelle blinkt. Das „BMI“-Symbol leuchtet. Mit den Tasten die Körpergröße eingeben. ... -
Seite 31: Klassifikation Der Bmi-Werte
• Eine verlässliche Bestimmung des BMI ist nur bei einer Körpergröße zwi- schen 100 cm und 200 cm und einem Gewicht >10 kg möglich. • Bei unruhigen Wägungen kann die Anzeige über die Hold-Funktion stabili- siert werden. 11.5.2 Klassifikation der BMI-Werte Gewichtsklassifikation bei Erwachsenen über 18 Jahren anhand des BMI nach WHO, 2000 EK IV und WHO 2004. -
Seite 32: Automatische Abschaltfunktion „Auto Off
11.6 Automatische Abschaltfunktion „Auto Off“ Die Waage schaltet sich automatisch in der eingestellten Zeit ab, wenn weder das Anzeigegerät noch die Wägeplatte bedient werden. • Menüeinstellungen: [F1 oFF] [oFF 0/3/5/15/30] (s. Kap. 12) Im Wägemodus drücken, die erste Funktion [F1 oFF] wird angezeigt. -
Seite 33: Hinterleuchtung Der Anzeige
11.7 Hinterleuchtung der Anzeige • Menüeinstellungen: [F4 bzw. F2 bk] [bL on / bL oFF / bL AU] s. Kap. (12) Im Wägemodus drücken, die erste Funktion [F1 oFF] wird angezeigt. so oft drücken, bis [F4 bk] angezeigt wird ... -
Seite 34: Menü
12 Menü Bei geeichten Waagen ist der Zugang zum Servicemenü „tCH“ ge- sperrt. Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und der Justierschalter betätigt werden. Position des Justierschalters siehe Kap. 17. Achtung: Nach Zerstörung der Siegelmarke muss das Wägesystem durch eine autorisierte Stelle neu geeicht und eine neue Siegelmarke ange- bracht werden, bevor es wieder in eichpflichtige Anwendungen ver- wendet werden darf. -
Seite 35: Menü-Übersicht
12.2 Menü-Übersicht 12.2.1 Modelle ohne RS232-Schnittstelle Funktion Einstellungen Beschreibung oFF 0* Automatische Abschaltung aus oFF 3 Automatische Abschaltung nach 3 min. F1 oFF oFF 5 Automatische Abschaltung nach 5 min. Automatische Ab- schaltung oFF 15 Automatische Abschaltung nach 15 min. Auto Off oFF 30 Automatische Abschaltung nach 30 min. -
Seite 36: Modelle Mit Rs232-Schnittstelle
12.2.2 Modelle mit RS232-Schnittstelle Funktion Einstellungen Beschreibung oFF 0* Automatische Abschaltung aus oFF 3 Automatische Abschaltung nach 3 min. Automatische Ab- oFF 5 Automatische Abschaltung nach 5 min. schaltung Auto Off oFF 15 Automatische Abschaltung nach 15 min. oFF 30 Automatische Abschaltung nach 30 min. - Seite 37 Datenausgabeformat (nur bei Einstellung P Prt, P Auto, P Cont) Nach Bestätigung der Baudrate wird das aktuell eingestellte Datenausgabefor- mat angezeigt. Mit gewünschtes Format auswählen und mit bestä- tigen. Prt 0-3 Datenausgabeformat, s. Kap. 13 Sd0 – on/off Cont 1 Standardeinstellung Fortlaufende Datenausga- be, wählbar „sende 0“, ja /...
-
Seite 38: Datenausgang Rs 232
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun- gen erfüllt sein: • Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver- binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. • Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Dru- cker müssen übereinstimmen. -
Seite 39: Druckerbetrieb
13.3 Druckerbetrieb Ausdruckbeispiele: 0 / 2 60.0kg 60.0kg 1 / 3 170.0cm 20.7BMI Fernsteuerbefehle: Stabiler Wert positiv ST,GS 10.0kg Stabiler Wert negativ ST,NT- 20,5kg Instabiler Wert positiv US,NT 33.0kg Instabiler Wert negativ US,NT- 20,5kg Tarieren ST,GS 0.0kg 14 Fehlermeldungen Anzeige Beschreibung Nullstellbereich überschritten (beim Einschalten oder beim Drücken der... -
Seite 40: Wartung, Instandhaltung, Entsorgung
Verunreinigungen sofort entfernen. 15.3 Sterilisation Eine Sterilisation des Gerätes ist nicht zulässig. 15.4 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Waage vor dem Öffnen vom Netz trennen. 15.5 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 41: Kleine Pannenhilfe
16 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •... -
Seite 42: Eichung
17 Eichung Allgemeines: Nach der EU-Richtlinie 2009/23/EG müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer einer Ware durch Wägung bestimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor. - Seite 43 Position Justierschalter und Siegelmarken: Selbstzerstörende Siegelmarke Abdeckung Justierschalter MPC_M-BA-d-1740...
-
Seite 44: Eichgültigkeitsdauer (Aktueller Stand In D)
17.1 Eichgültigkeitsdauer (aktueller Stand in D) Personenwaagen (inkl. Stuhl- und Rollstuhlwaagen) in 4 Jahre Krankenhäusern Personenwaagen, soweit sie nicht in Krankenhäusern aufge- unbefristet stellt sind (z.B. Arztpraxen und Pflegeheimen) Säuglingswaagen und mechanische Geburtsgewichtswaagen 4 Jahre Bettenwaagen 2 Jahre Waagen in Dialysestationen unbefristet Als Krankenhäuser werden auch Rehakliniken und Gesundheitsämter behandelt (4 Jahre Eichgültigkeit) -
Seite 45: Justierung
Erforderliches Justiergewicht bereitstellen. Das zu verwendende Jus- tiergewicht ist abhängig von der Kapazität der Waage s. Kap. 1. Justie- rung möglichst nahe an der Höchstlast der Waage durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com. • Stabile Umgebungsbedingungen beachten. - Seite 46 nacheinander drücken, [P1 SPd] wird an- gezeigt drücken, [P2 CAL] wird angezeigt. Justierschalter betätigen, Position s. Kap. 17 drücken, [dESC] wird angezeigt wiederholt drücken, bis [CAL] angezeigt wird. Mit bestätigen , [UnloAd] wird angezeigt ...
- Seite 47 Justiergewicht in die Mitte der Wägeplatte stellen Stabilitätsanzeige „STABLE“ abwarten Mit bestätigen, [PASS] wird angezeigt. Die Waage führt einen Selbsttest durch, danach wird [Err19] angezeigt und ein Signalton ertönt. Waage ausschalten Justiergewicht abnehmen ...
- Seite 48 Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
