Kurzanleitung
Schritt 3: Montage

Ein- und Auslaufstrecken

Um die spezifizierte Genauigkeit über einen großen Bereich von Prozessbedingungen
sicherzustellen, muss das Messrohr mit mindestens dem fünffachen geraden
Rohrinnendurchmesser im Einlauf und dem doppelten Rohrinnendurchmesser im
Auslauf installiert werden, jeweils von den Elektroden aus gerechnet (siehe
Abbildung
4).

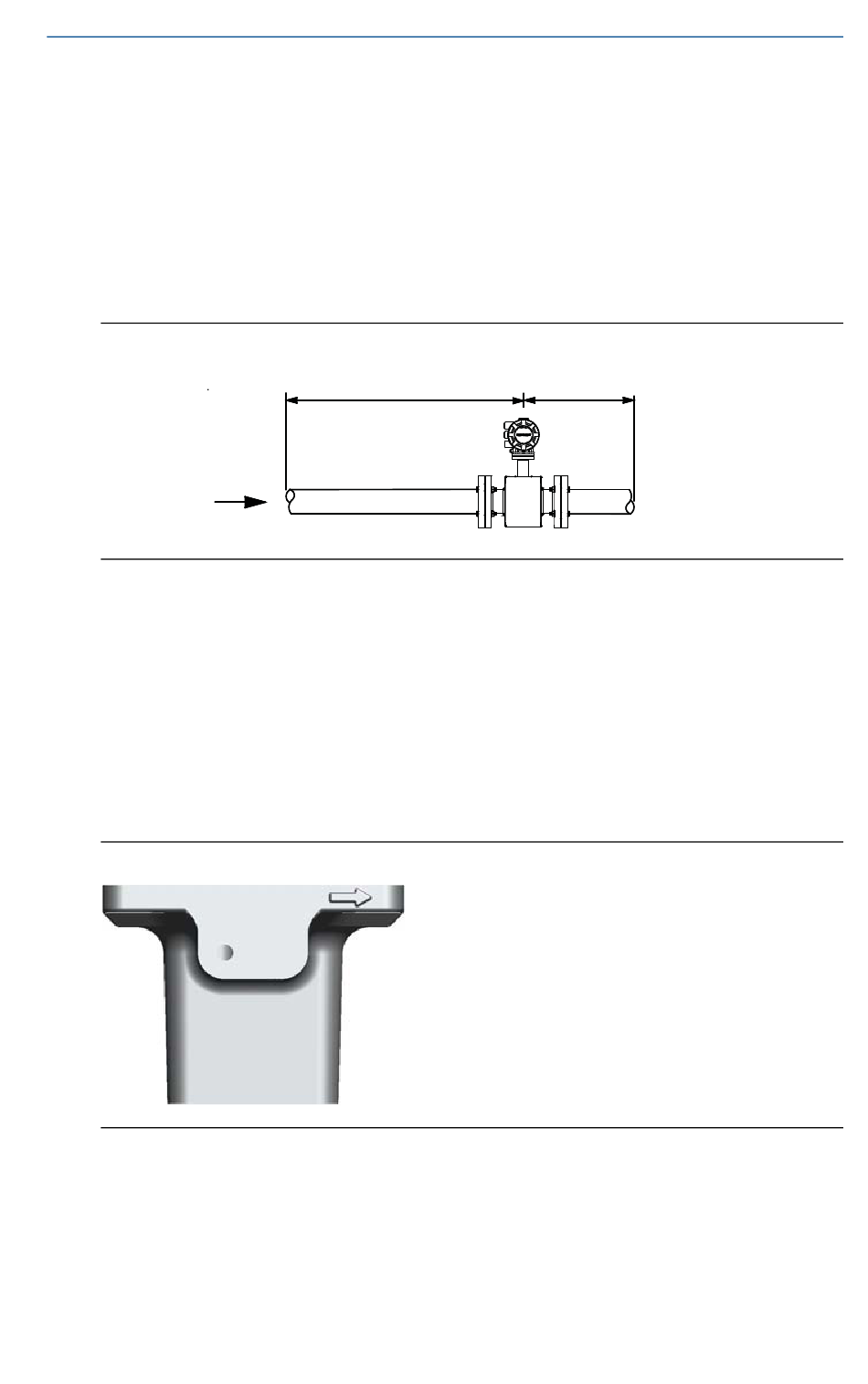

Abbildung 4. Ein- und Auslaufstrecke — gerade Rohrinnendurchmesser
Durchfluss
Installationen mit reduzierten geraden Rohrstrecken in der Ein- und
Auslaufstrecke sind möglich. Bei Installationen mit reduzierten geraden
Rohrstrecken entsprechen die Messwerte des Messsystems nicht unbedingt
den Genauigkeitspezifikationen. Die dargestellten Durchflüsse weisen
weiterhin eine hohe Reproduzierbarkeit auf.

Durchflussrichtung

Das Messrohr ist so zu installieren, dass die Spitze des Durchfluss-Richtungspfeils
in Richtung des Durchflusses durch das Messrohr zeigt (siehe
Abbildung 5. Pfeil für Durchflussrichtung

Einbauort des Messrohrs

Das Messrohr ist so zu installieren, dass es während des Betriebs stets gefüllt
bleibt. Beim vertikalen Einbau mit Durchflussrichtung von unten nach oben bleibt
der Querschnitt unabhängig vom Durchfluss gefüllt. Horizontaler Einbau sollte
auf tief gelegene Rohrleitungsabschnitte beschränkt werden, die normalerweise
gefüllt sind.
10
5 Rohrinnendurchmesser
2 Rohrinnendurchmesser
Abbildung
März 2015
5).
