13. Trichteraufsatz nach links drehen, bis die Pratze am Arbeitsgehäuse und der
Tragwinkel am Trichteraufsatz übereinander stehen.

Der Magnethalter steht über dem Spannzapfen.
14. Klinke hochklappen, um das Arbeitsgehäuse und den Trichteraufsatz mitei-
nander fest zu verbinden.

Die Maschine ist betriebsbereit. Die Antriebseinheit kann eingeschaltet werden.
Die Demontage erfolgt in umgekehrter Reihenfolge.
7.1.2.4 Arbeitsgehäuse, Würfelschneideinrichtung und Trichteraufsatz an die Antriebs-
einheit montieren
Trichteraufsatz
Gegenhalter
Messerbalken
Würfelgatter
Arbeitsgehäuse

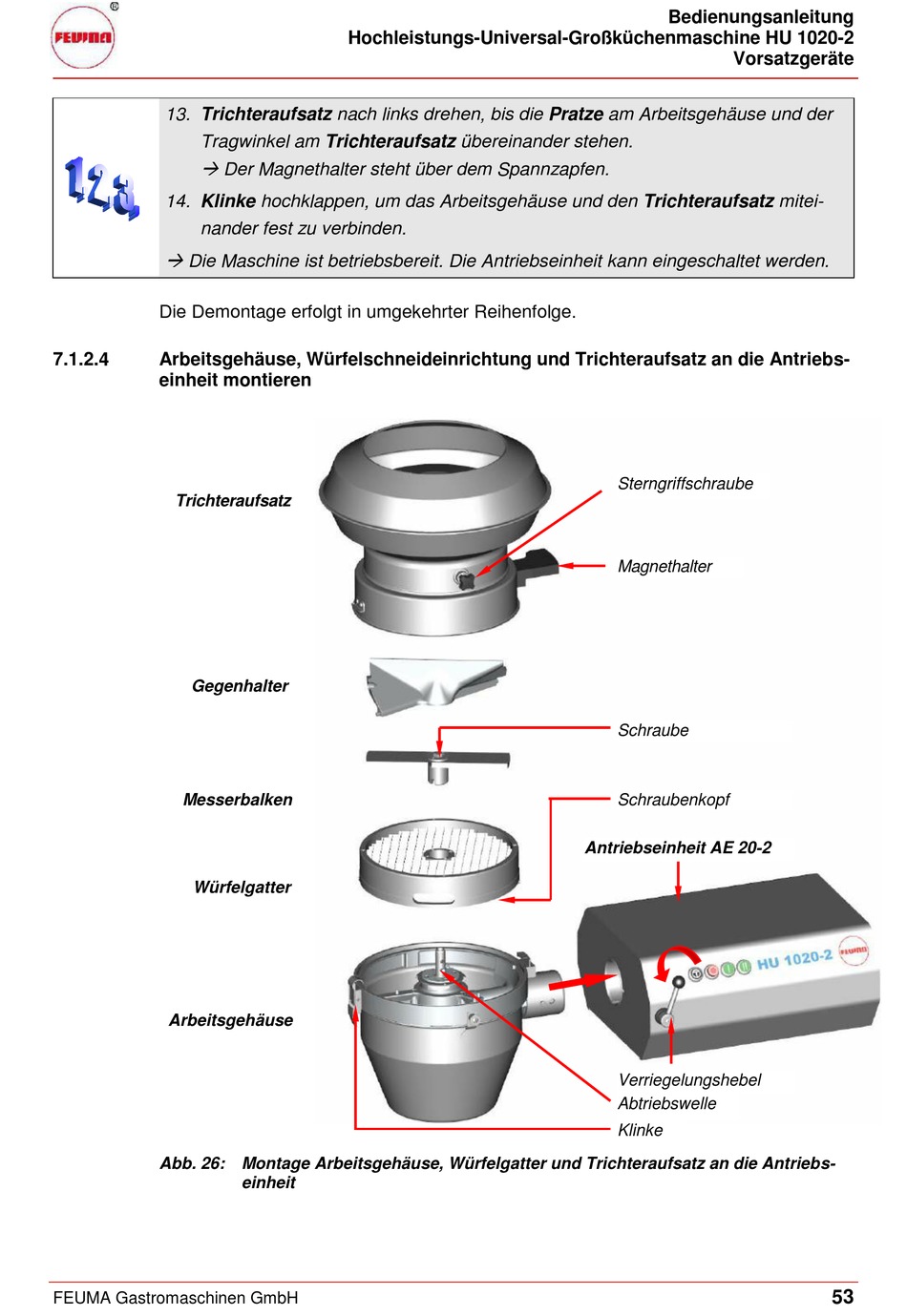

Abb. 26: Montage Arbeitsgehäuse, Würfelgatter und Trichteraufsatz an die Antriebs-
FEUMA Gastromaschinen GmbH
Hochleistungs-Universal-Großküchenmaschine HU 1020-2
einheit
Bedienungsanleitung
Vorsatzgeräte
Sterngriffschraube
Magnethalter
Schraube
Schraubenkopf
Antriebseinheit AE 20-2
Verriegelungshebel
Abtriebswelle
Klinke
