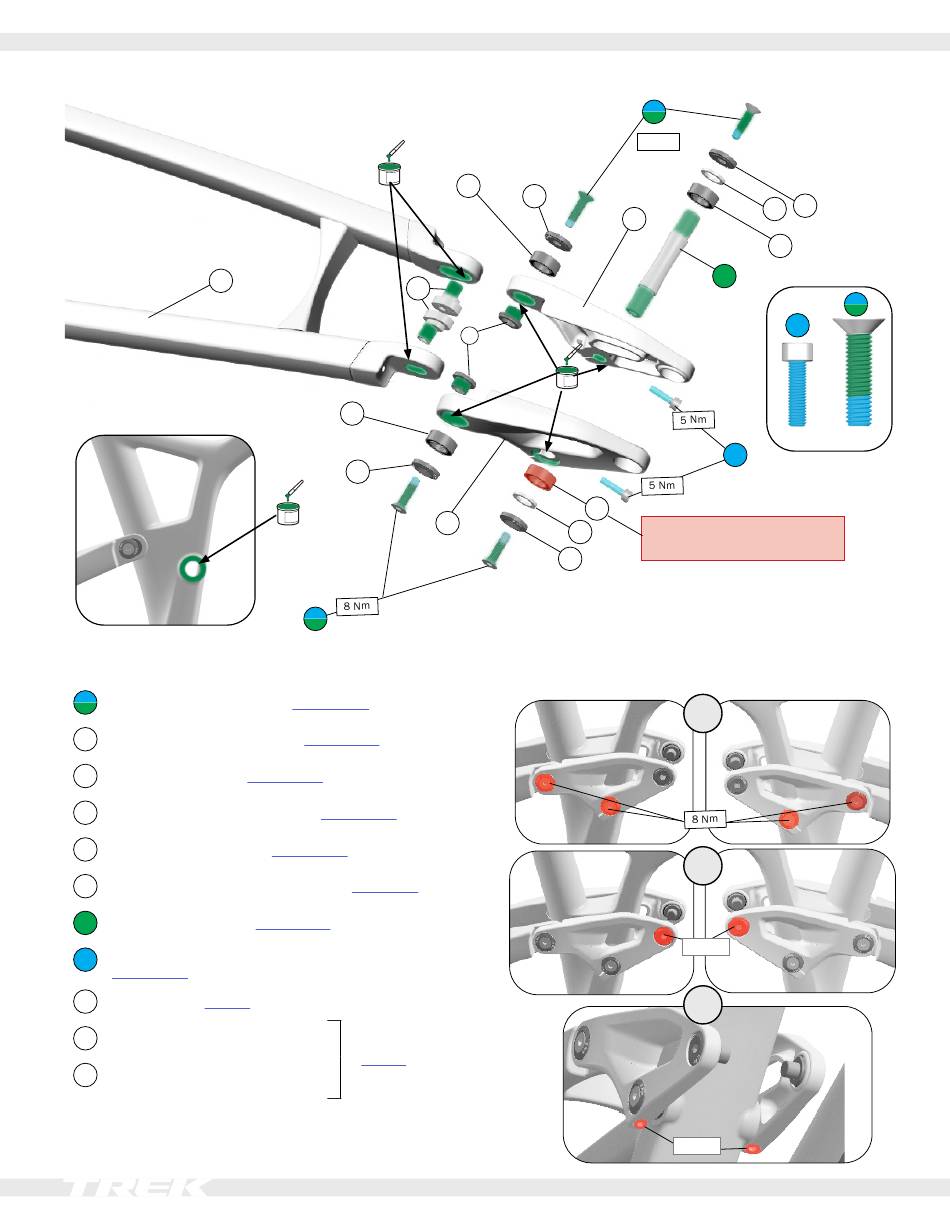

Umlenkhebel und Sitzstrebe
9
1
Schrauben, M6 x 25 mm —
2
Konkave Unterlegscheiben —
3
Lager, 12 x 21 x 8 —
4
Hutförmige Unterlegscheiben —
5
Muttern für Mino Link —
6
Rahmenzwischenring, 18 x 12 x 2 —
7
Umlenkhebelachse —
Umlenkhebel-Klemmschrauben, M5 x 18 mm —
8
W5256244
9
*Sitzstrebe —
45460
10
*Antriebsseitiger Umlenkhebel
*Nichtantriebsseitiger Umlenk-
11
hebel
*Suche auf trekbikes.com nach dem farblich passenden Teil
für dein Fahrrad.
5
3
2
1
W5296506
W5270027
W5256341
W5270030
W5270028
W290057
W5307024
—
45461
3
2
4
3
10
6
2
Anziehreihenfolge
Wichtig: Alle Schrauben und Muttern leicht anziehen und an-
schließend in der unten abgebildeten Reihenfolge festziehen. Um an
allen Schrauben das korrekte Anzugsdrehmoment zu erreichen, müs-
sen die Umlenkhebelklemmschrauben (8) zuletzt angezogen werden.
Antriebsseite
2024 Alloy Fuel EXe
1
8 Nm
2
6
11
3
7
8
M5x18
8
Wichtig: Antriebsseitiges
Lager zuerst montieren.
Nichtantriebsseite
1
2
17 Nm
3
5 Nm
1
M6x25
6
