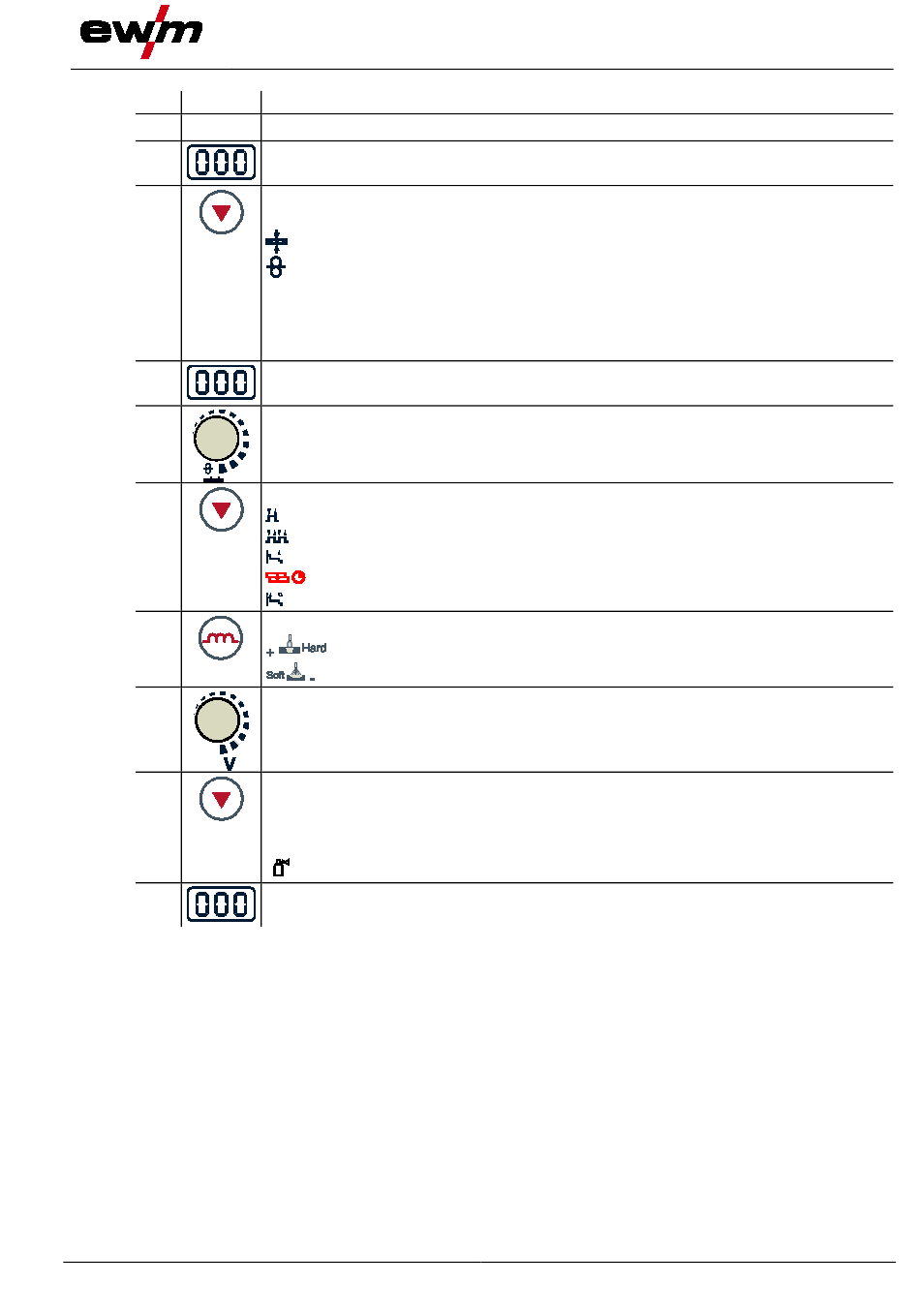

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Abdeckklappe (siehe Kap "Gerätesteuerung - Verdeckte Bedienelemente")
Anzeige, links
Schweißstrom, Materialdicke, Drahtgeschwindigkeit, Hold-Werte
Drucktaste, Parameteranwahl links / Energiesparmodus
AMP
Schweißstrom
Materialstärke
Drahtgeschwindigkeit
Hold
Nach dem Schweißen werden die zuletzt geschweißten Werte aus dem
Hauptprogramm angezeigt. Die Signalleuchte leuchtet.
STBY
Nach 2 s Betätigung wechselt das Gerät in den Energiesparmodus.
Zum Reaktivieren genügt die Betätigung eines beliebigen Bedienelementes.
Anzeige, JOB
Anzeige der aktuell gewählten Schweißaufgabe (JOB-Nummer).
Drehknopf, Schweißparametereinstellung
Zum Einstellen der Schweißleistung, zur Anwahl des JOBs (Schweißaufgabe) und zur
Einstellung weiterer Schweißparameter.
Drucktaste, Anwahl Betriebsart
2-Takt
4-Takt
Signalleuchte leuchtet grün: 2-Takt-Spezial
Signalleuchte leuchtet rot: MIG-Punkten
4-Takt-Spezial
Drucktaste, Drosselwirkung (Lichtbogendynamik)
Lichtbogen härter und schmaler
Lichtbogen weicher und breiter
Drehknopf, Lichtbogenlängenkorrektur / Anwahl Schweißprogramm
•
Korrektur der Lichtbogenlänge von -9,9 V bis +9,9 V.
•
Anwahl der Schweißprogramme 0 bis 15 (nicht möglich wenn Zubehörkomponenten
wie z. B. Programmbrenner angeschlossen sind).
Drucktaste, Parameteranwahl rechts
VOLT
Schweißspannung
Prog
Programmnummer
kW
Schweißleistungsanzeige
Gasdurchflussmenge (Option)
Anzeige, rechts
Schweißspannung, Programmnummer, Motorstrom (Drahtvorschubantrieb)
