hager Tebis TRB221 Applikationsbeschreibung
Inhaltsverzeichnis
Quicklinks
5
Bestellnummer
TRB221
TRE221
Eingabebaustein
KNX / EIB
TRB221 / TRE221
Applikationsbeschreibung Tebis
Elektrische / mechanische Eigenschaften: siehe Produktbeschreibungen
Produktbezeichnung

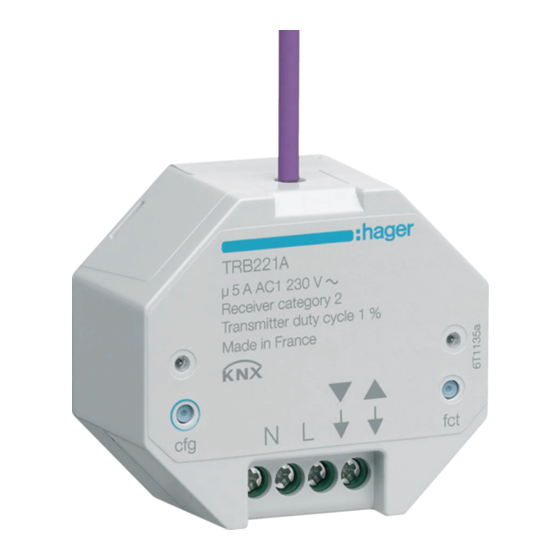

UP-Modul 1 Ausgang Rollladen / Jalousien
Modul 1 Ausgang Rollladen / Jalousien, IP55
Medienkoppler TR131
Schnittstelle zwischen
den Funk- und den TP-
Produkten einer KNX-
Anlage
Konfiguration und
Parametrierung der
Funk-Produkte mit
der ETS
Übertragung der
Funkbefehle
Diagnose
quicklink Funkausgänge Rollläden / Jalousien
Ref.
Anwendungssoftwa
re
STRB221
STRE221
Ausgangsmodule
Rollladen KNX
TRB221 TRE221
AUF / AB
Lamellenwinkel /
Stopp
Wind-Alarm
Regen-Alarm
Zwangssteuerung
Szene
Zustandsanzeige
1
TP-Produkt
Funkprodukt
Angeschlossene Lasten
Visualisierung /
Display
6T 8050-01a
Inhaltsverzeichnis
Verwandte Anleitungen für hager Tebis TRB221
Inhaltszusammenfassung für hager Tebis TRB221
- Seite 1 Applikationsbeschreibung Tebis quicklink Funkausgänge Rollläden / Jalousien Elektrische / mechanische Eigenschaften: siehe Produktbeschreibungen Ref. TP-Produkt Bestellnummer Produktbezeichnung Anwendungssoftwa Funkprodukt TRB221 UP-Modul 1 Ausgang Rollladen / Jalousien STRB221 TRE221 Modul 1 Ausgang Rollladen / Jalousien, IP55 STRE221 Ausgangsmodule Eingabebaustein Rollladen KNX Medienkoppler TR131 Angeschlossene Lasten KNX / EIB...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Präsentation..................................3 1.1 Allgemeines ................................. 3 1.2 Funktionsbeschreibung ............................... 3 2. Konfiguration und Parametrierung ............................ 4 2.1 Objektliste..................................4 2.2 Parametereinstellung..............................4 2.3 Konfiguration mit TR131 (ETS Version > 3.0f) ......................7 3. Rücksetzen auf Werkseinstellungen..........................9 3.1 Werkseinstellung mit ETS via TR131 .......................... 9 3.2 Rücksetzung auf die Werkseinstellung am Produkt .................... -
Seite 3: Präsentation
1. Präsentation 1.1 Allgemeines Alle in diesem Dokument erwähnten Funkempfänger sind quicklink Funkprodukte. Erkennbar sind sie an der Konfigurationstaste cfg die in allen Produkten vorhanden ist. Quicklink kennzeichnet den werkzeuglosen Konfigurationsmodus. Diese Produkte können via den Medienkoppler TR131 ebenfalls im E Modus mittels TX100 oder im S Modus mittels ETS konfiguriert werden. -
Seite 4: Konfiguration Und Parametrierung
2. Konfiguration und Parametrierung 2.1 Objektliste 2.2 Parametereinstellung ■ Funktion AUF / AB und Zustand Die Funktion AUF / AB dient zum Auf- oder Abfahren von Rollläden, Jalousien, Aussenbeschattung, etc. Die Funktion dient auch zum Öffnen und Schließen von Fenstervorhängen. Der Befehl kann von Schaltern, Tastern oder Schaltkontakten kommen. Beschreibung des Objekts Zustandsanzeige 1 Bit: 0: letzte Auffahrt 1: letzte Abfahrt... - Seite 5 ■ Funktion Lamellenwinkel / Stop Die Funktion Lamellenwinkel / Stopp dient zum Verändern der Lamellenposition einer Jalousie oder um die Fahrt zu stoppen. Sie dient zur Anpassung der Beschattung eines Raumes. Diese Funktion wird durch das Objekt Lamelle / Stop aktiviert. Der gewünschte Lamellenwinkel wird durch Impulsfolge der Steuerung erreicht.
- Seite 6 ➜ Parameter Bezeichnung Beschreibung Werte Beibehalten, Invertieren • Beibehalten: Diese Einstellung behält den letzten Ausgangswert bei, der vor dem Zwangsbetrieb vorlag. Dieser Parameter definiert den • Invertieren: Invertiert den Zwangssteuerung Ausgangszustand während der Ausgangszustand, der während vor der Zwangssteuerung. Zwangssteuerung vorlag (AB in Richtung AUF und AUF in Richtung AB).
-
Seite 7: Konfiguration Mit Tr131 (Ets Version > 3.0F)
2.3 Konfiguration mit TR131 (ETS Version 3.0f) > ■ Konfigurationsprinzip Der Medienkoppler TR131 ermöglicht die Konfiguration der Funkprodukte einer KNX Funkanlage oder einer gemischten KNX Anlage, die Funk- und TP-Bus-Produkte beinhaltet, per ETS. Die Funkempfänger funktionieren immer im bidirektionalen Modus. Verfahrensweise: •... - Seite 8 ■ Download des Programms und der Parameter Dieser Vorgang wird im Fenster Download des Plug-ins ausgeführt. • Klicken Sie auf Download und folgen Sie den Anweisungen auf dem Bildschirm. Kehren Sie für den Test der Funktionen und der Funkkommunikation KNX, zurück in den normalen Betriebsmodus und warten Sie 15 s vor Ausführen eines Befehls.
-
Seite 9: Rücksetzen Auf Werkseinstellungen
3. Rücksetzen auf Werkseinstellungen Diese Funktion ermöglicht die Rückstellung des Produkts in seine ursprüngliche Konfiguration (Werkseinstellung). Nach einer Rückstellung kann das Produkt in einer neuen Anlage verwendet werden. Die Werkseinstellung wird entweder direkt am Produkt, oder am Plug-in des TR131 vorgenommen. Letztere Möglichkeit wird empfohlen, wenn das Produkt Teil der von ETS konfigurierten Installation ist, auf diese Weise wird das Produkt aus dem Projekt gelöscht. - Seite 10 Hager Vertriebsgesellschaft mbH & Co. KG Zum Gunterstal D-66440 Blieskastel http://www.hagergroup.de Tel.: 0049 (0)1 83/3 23 23 28 Hager Electro GesmbH Dieselgasse 3 A-2333 Leopoldsdorf www.hagergroup.at Tel.: 0043 (0)2235/44 600 Hager Tehalit AG Glattalstrasse 521 8153 Rümlang http://www.hagergroup.ch Tel.: 0049 (0)1 817 71 71...
