3-2. Rückseite
1
DC-Eingangsanschluss
2
Fernbedienung AN/AUS
3-2-1. DC-Eingangsanschluss
Vor der Installation des Wechselrichters muss der Hauptschalter auf "OFF"
(AUS) stehen.
Anschluss an 12V / 24V / 48V Batterie oder andere Stromquellen.【＋】ist
plus und 【－】ist minus. Durch Verpolung kann die interne Sicherung
durchbrennen und der Wechselrichter dauerhaft beschädigt werden.
Modell
12V
24V
48V
3-2-2. Fernbedienung AN/AUS
Vor Verwendung der Fernbedienung muss der Hauptschalter auf
"REMOTE" stehen.
Vergewissern Sie sich, dass der Fernbedienungskontakt aus ist.
Fernbedienungsanschluss: 0.75 mm

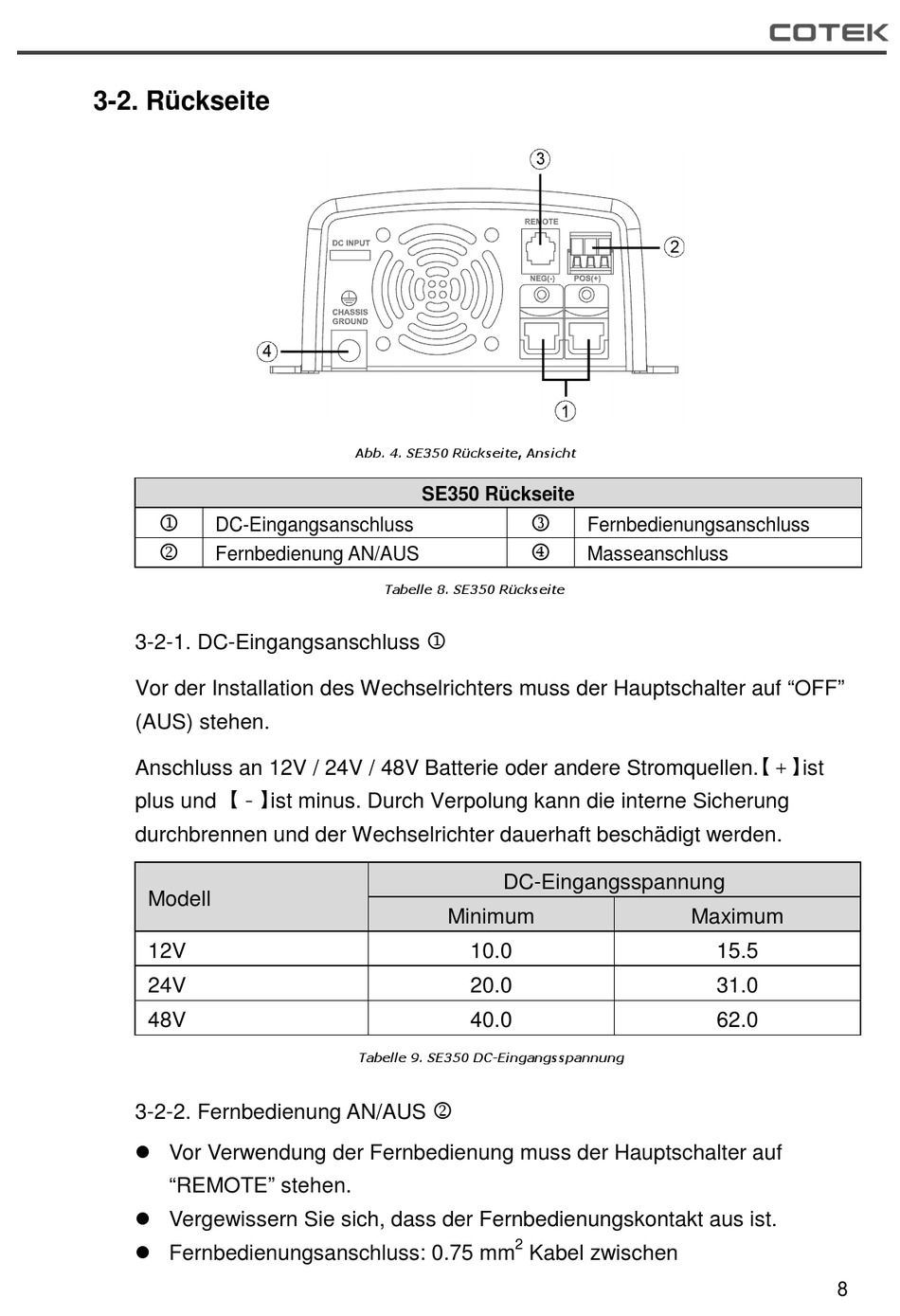

Abb. 4. SE350 Rückseite, Ansicht
SE350 Rückseite
Tabelle 8. SE350 Rückseite
1
DC-Eingangsspannung
Minimum
10.0
20.0
40.0
Tabelle 9. SE350 DC-Eingangsspannung
2
2
3
Fernbedienungsanschluss
4
Masseanschluss
Maximum
Kabel zwischen
15.5
31.0
62.0
8
