FastTrak TX2200/2300、TX4200/4300 快速使用手冊

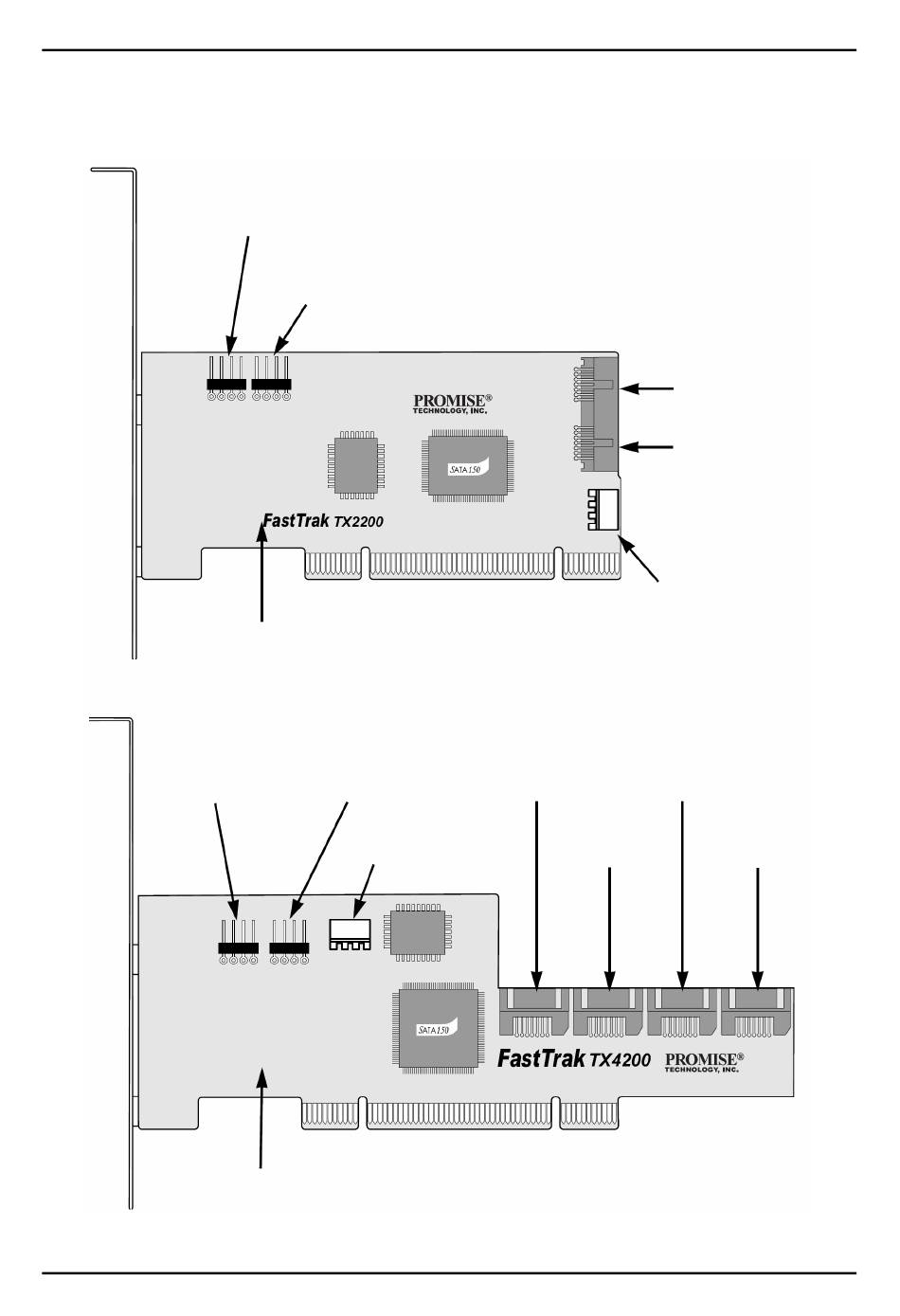

3. 請將 Serial ATA 資料排線連接至各個 Serial ATA 磁碟機。然後再將排線的另
一端連接至 FastTrak 控制卡的接頭(如下所示)。
FastTrak TX2200/2300 Serial
ATA RAID 控制卡
個別的 LED
接頭
FastTrak TX4200 Serial ATA
RAID 控制卡
個別的 LED 接頭
總合的 LED 接頭
總合的 LED
接頭
控制接頭
連接埠 1 /
通道 1
連接埠 2 /
通道 2
66
連接埠 2 /
通道 2
連接埠 1 /
通道 1
控制接頭
連接埠 3 /
通道 3
連接埠 4 /
通道 4
