FastTrak TX2200/2300, TX4200/4300 クイックスタートガイド

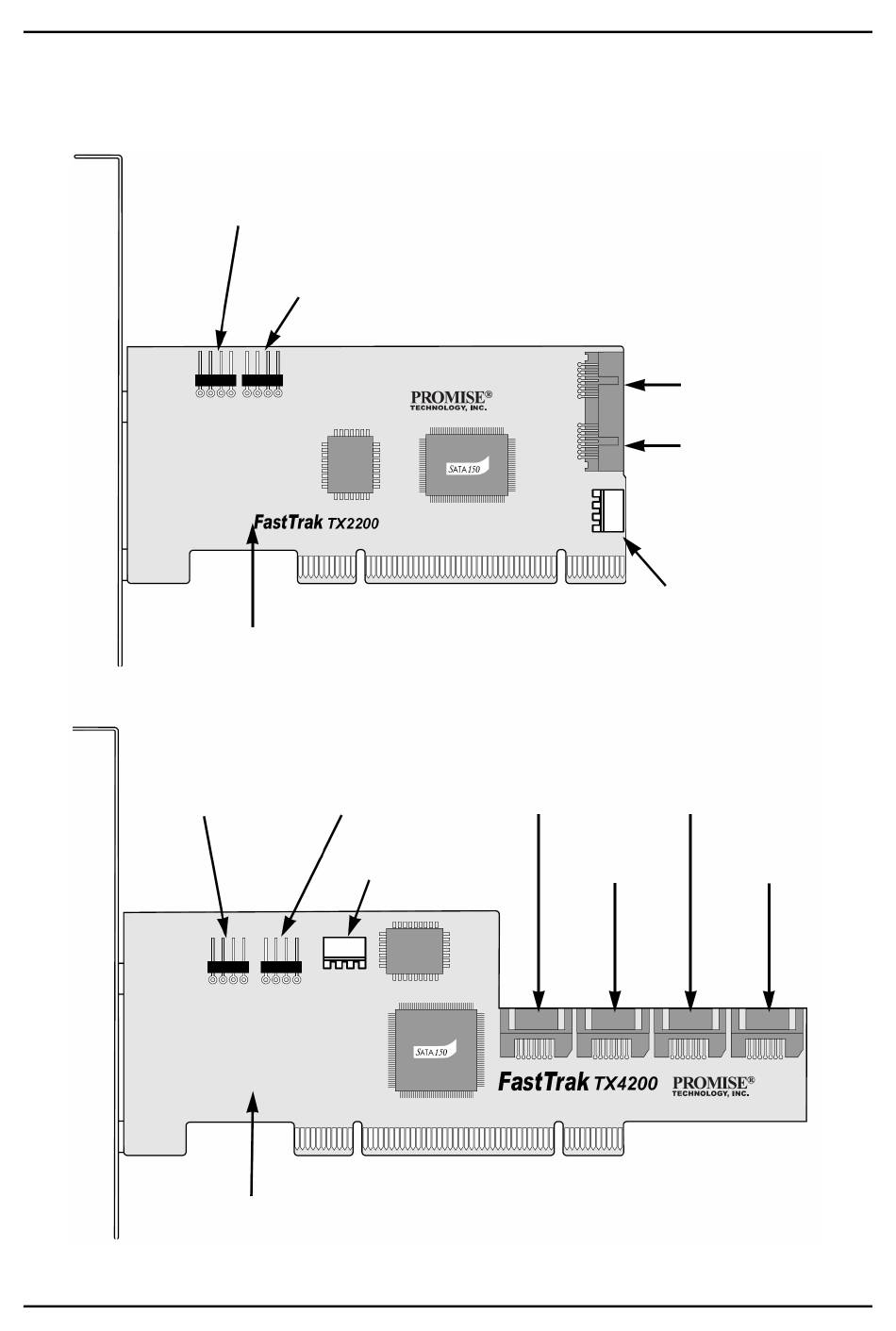

3. Serial ATA データケーブルを各 Serial ATA ディスクドライブに接続します。その
後ケーブルのもう一方の端を FastTrak カードのコネクタに接続します(以下参照)。
FastTrak TX2200/2300 Serial
ATA RAID コントローラカード
個別 LED コネ
クタ
FastTrak TX4200 Serial ATA
RAID コントローラカード
個別 LED コネクタ
総合 LED コネクタ
総合 LED コネ
クタ
管理コネクタ
ポート 1 / チ
ャンネル 1
ポート 2 / チ
ャンネル 2
54
ポート 2 / チャ
ンネル 2
ポート 1 / チャ
ンネル 1
管理コネクタ
ポート 3 / チ
ャンネル 3
ポート 4 / チ
ャンネル 4
