Einstellungen
•

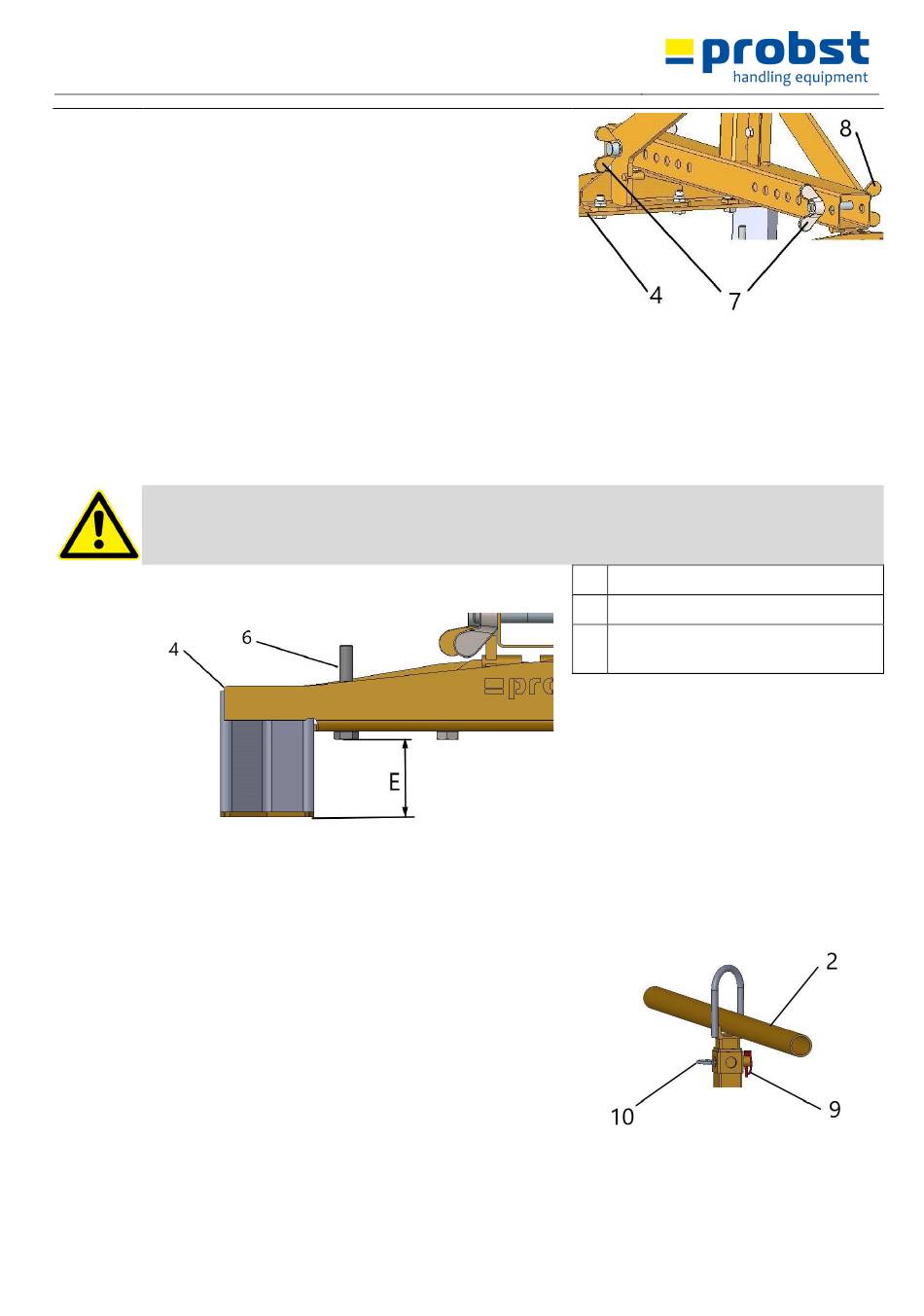

Durch die Anpassung der Adapter mit Greifbacken (4)
kann das Gerät zum Heben von unterschiedlichen Größen
von Greifgütern verwendet werden.
•
Die Anpassung des Greifbereichs/Greifweite (GW) wird
folgendermaßen durchgeführt:
•
Das Gerät auf dem Boden abstellen, Flügelmuttern (7)
lösen und dann Flügelschrauben (8) herausziehen.
•
Adapter mit Greifbacken (4) verschieben, bis der
Greifbereich/Greifweite (GW) auf das Greifgut
entsprechend eingestellt ist, dabei beachten, dass beide
Adapter mit Greifbacken (4) symmetrisch (zur Mittelachse
des Gerätes) angeordnet sind.
•
Flügelschrauben (8) in die entsprechenden
Versteckungsbohrungen stecken und dann wieder mit
Flügelmuttern (7) sichern.
•
Das Einstellen der Eintauchtiefe E (Et) erfolgt durch das Verstellen der Einstellschrauben (6).
Alle vier Einstellschrauben (6) müssen an beiden Adaptern (4) jeweils genau das gleiche Einstellmaß (E)
haben, ansonsten besteht Abrutschgefahr der Greifgüter (Steinlagen)!
5.2
Einstellung Handgriff
Bei Platzmangel kann der Handtragegriff (2) des Gerätes um
90° gedreht werden.
Hierzu muss folgendermaßen vorgegangen werden:
•
Klappsplint (9) des Steckbolzens (10) entfernen und
Steckbolzen (10) herausziehen.
•
Handtragegriff aus dem Rechteckrohr nach oben weg
ziehen und um 90° drehen.
•
Anschließend Handtragegriff (2) wieder auf das
Rechteckrohr aufstecken.
•
Steckbolzen (10) wieder einstecken und mit Klappsplint (9)
sichern.
53100436 / 43101738
Abb. 3
13 / 19
Abb. 2
4
Adapter mit Greifbacken
6
Einstellschraube für Eintauchtiefe E (Et)
E
Eintauchtiefe E (höhenverstellbare
Auflage)
