Cartes d'interface

i
Les périphériques raccordés au PC doivent prendre
en charge au moins l'USB 2.0. Le PC est équipé de
quatre ports USB 3.0 auxquels il n'est possible de
raccorder que des périphériques prenant en charge
l'USB 3.0.
i
Pour l'utilisation de 1 687 023 921 als KMA-PC des
modules CAN-, SVTW- ou VPM 844 ISO sont néces-
saires. Ces modules ne sont pas inclus à la livrai-
son et doivent avant la première mise en service
être démontés de l'ancien PC et être installés sur
1 687 023 921. Ne pas effectuer soi-même la trans-
formation. Informer le SAV.
!
Sur les modules SVTW, seuls des appareils à boîtier
anti-incendie doivent être branchés au connecteur à
25 pôles.
LAN 2 LAN 1
DPP2
DPP1
4791013-05_Wn
Fig. 5: Connexions
1 Série COM 1 / COM 2
2 Série COM 3 / COM 4
Robert Bosch GmbH
Première mise en service | 1 687 023 921 | 55 |
4.
4.1
1. Déballer le PC.
2. Contrôler les fournitures.
3. Éliminer les matériaux d'emballage selon les pres-
criptions.
4.2
1. Mettre l'ancien PC hors tension.
2. Démonter les caches.
3. Débrancher les câbles de liaison de l'ancien PC.
4. Démonter l'ancien PC.
5. Monter le nouveau PC.
6. Monter l'adaptateur "DVI <--> VGA" pour la
connexion de l'écran (fig. 3, pos. 4).
7. Brancher les câbles de liaison sur le nouveau PC.
8. Monter les caches.
1 2
Fig. 6:
Première mise en service
Déballage

Mise en place et raccordement

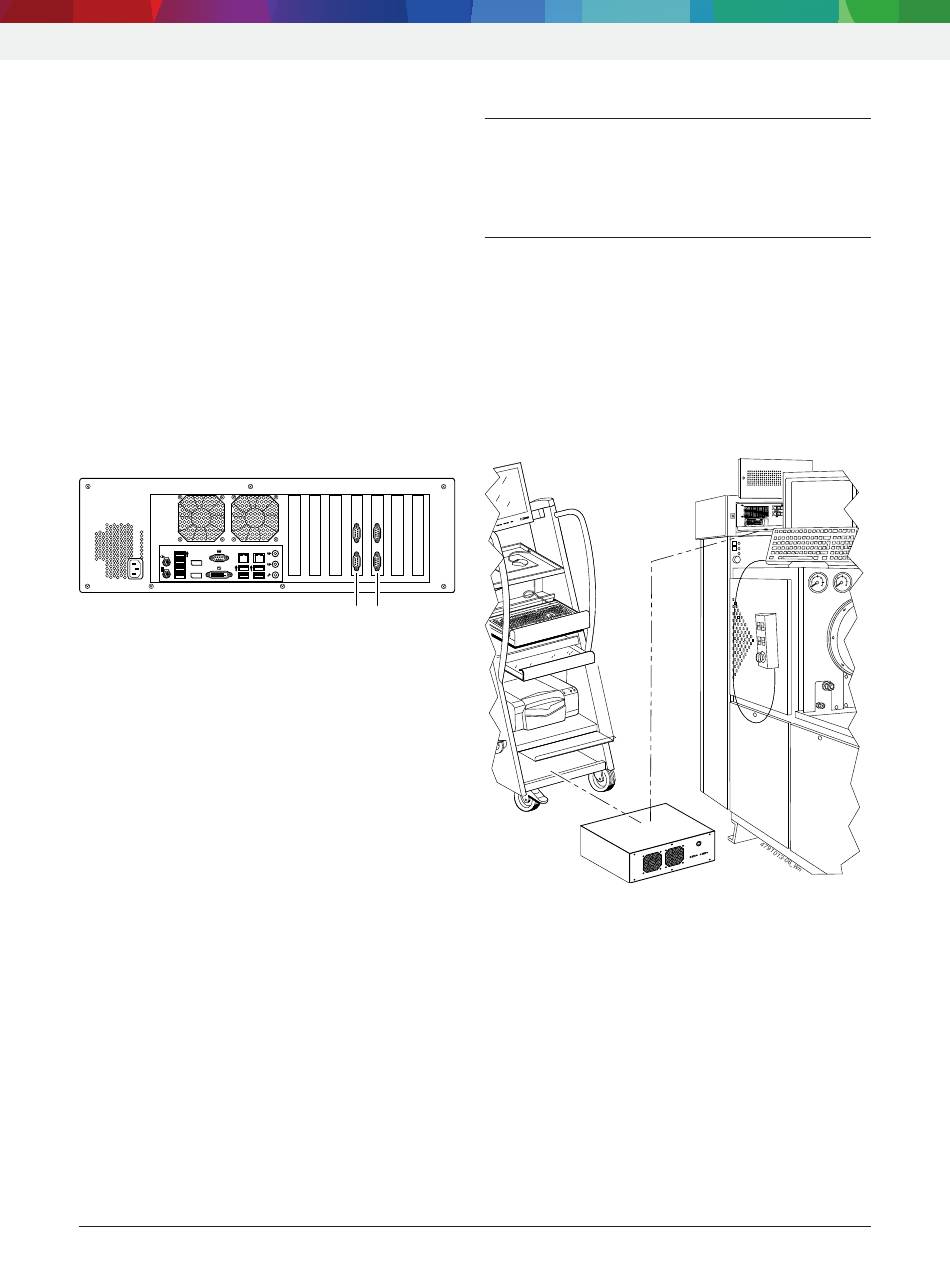

Position d'installation (à gauche : dans le chariot, à
droite : dans le banc d'essai)
1 689 989 531
