Inhaltszusammenfassung für Dell EMC PowerEdge MX5016s
- Seite 1 Dell EMC PowerEdge MX5016s und MX5000s Installations- und Service-Handbuch Vorschriftenmodell: E04B Series and E21M Series Vorschriftentyp: E04B002 and E21M001...
- Seite 2 Tod von Personen zur Folge haben können. © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
- Seite 3 Vorderansicht des Schlittens............................8 Ausfindigmachen des Service-Tags Ihres Systems....................8 Etikett mit Systeminformationen..........................9 Dell EMC PowerEdge MX5000s SAS IOM – Übersicht....................9 Vorderansicht des PowerEdge MX5000s-Moduls....................10 3 Anfängliche Systemeinrichtung und Konfiguration für MX5016s..............11 Einrichten Ihres Systems..............................11 Speicherschlitten-Zuordnungskonfigurationen......................
- Seite 4 PowerEdge MX5000s – Systemdiagnose und Anzeigecodes................... 42 LED-Anzeigen................................42 7 Dokumentationsangebot..........................43 8 Wie Sie Hilfe bekommen..........................46 Kontaktaufnahme mit Dell EMC.............................46 Feedback zur Dokumentation............................46 Zugriff auf Systeminformationen mithilfe von QRL..................... 46 Quick Resource Locator für das PowerEdge MX5016s-System................. 47 Automatische Unterstützung mit SupportAssist......................
- Seite 5 Über dieses Dokument Dieses Dokument bietet eine Übersicht über den Speicherschlitten und das SAS-IOM-Modul. Es beinhaltet Informationen zur Installation und Austausch von Komponenten, technische Daten, sowie Richtlinien, die bei der Installation von Komponenten zu beachten sind. Über dieses Dokument...

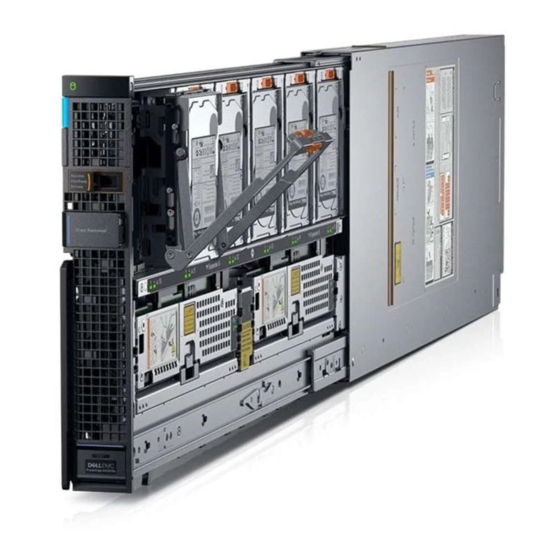

- Seite 6 Systemübersicht Dell EMC PowerEdge MX5016s-Schlitten – Übersicht Der PowerEdge MX5016s ist ein Speicherschlitten, der im PowerEdge MX7000-Gehäuse installiert wird, um eine Speichererweiterung für Rechnerschlitten der PowerEdge MX-Serie zu erzielen. Im PowerEdge MX7000-Gehäuse wird der PowerEdge MX5016 über eine interne SAS-Struktur (Fab-C) angeschlossen. Mit dem PowerEdge MX5000s ist eine flexible SAS-Verbindung zwischen Rechnerschlitten und internen Speicherschlitten möglich, die an das MX7000-Gehäuse angeschlossen sind.
- Seite 7 Das Innere des Schlittens Abbildung 1. Das Innere des MX5016s-Schlittens Gleitschiene Erweiterungsmodule Laufwerke Schlittenabdeckung Systemübersicht...
- Seite 8 Sie können Ihr System anhand des eindeutigen Express-Servicecodes und des Service-Tags identifizieren. Ziehen Sie das Informations-Tag an der Vorderseite des Systems heraus, um den Express-Servicecode und das Service-Tag sehen zu können. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten. Systemübersicht...
- Seite 9 Der Dell EMC PowerEdge MX5000s ist eine redundante, Hot-Swap-fähige SAS-Switch-Lösung für das Dell EMCPowerEdge MX7000- Gehäuse, die für die Verwendung mit den Dell EMCPowerEdge MX5016s-Speicherschlitten sowie mit den SAS-Controllern ausgelegt ist, die in Rechnerschlitten verbaut sind. Das IOM ermöglicht die Verwendung eines SAS-Speichersubsystems, Laufwerkszuordnungen, Zustandsberichte und Ereignisprotokolle für die verknüpften SAS-Geräte.
- Seite 10 Enterprise-Modular-Benutzeroberfläche möglich, in der Bestandsinformationen und Speicherereignisprotokolle abgerufen und die Zuordnung von Laufwerken und Gehäusen verwaltet werden können. Vorderansicht des PowerEdge MX5000s-Moduls Abbildung 4. Vorderansicht des PowerEdge MX5000s-Moduls Informationsbereich Externe SAS-Ports (1 und 2) Externe SAS-Ports (3, 4, 5 und 6) Entriegelungstaste ANMERKUNG: Die externen Ports sind aktuell nicht...
- Seite 11 Anfängliche Systemeinrichtung und Konfiguration für MX5016s Nach Erhalt des PowerEdge MX5016s-Systems müssen Sie das System im Gehäuse einrichten. ANMERKUNG: Wenn der Speicherschlitten bei der Lieferung bereits im Gehäuse eingebaut wurde, wird empfohlen, dass Sie den Schlitten entfernen, bevor Sie das Gehäuse in das Rack einsetzen, um das Gewicht des Gehäuses zu reduzieren. Im PowerEdge MX7000-Gehäuse sind Laufwerke in einem Speicherschlitten Rechnerschlitten zugeordnet.
- Seite 12 Installieren Sie den Speicherschlitten. Ordnen Sie mithilfe der Systems Management Software den Speicherschlitten den Rechnerschlitten zu. Weitere Informationen finden Sie im Benutzerhandbuch für OpenManage Enterprise-Modular unter Dell.com/cmcmanuals. Speicherschlitten-Zuordnungskonfigurationen Die Erweiterungsmodule in einem Speicherschlitten ordnen die Laufwerke im Speicherschlitten den Rechnerschlitten im Gehäuse zu. Das PowerEdge MX7000-Gehäuse unterstützt mehrere Konfigurationen für die Zuordnung von Speicherschlitten zu Rechnerschlitten.
- Seite 13 Abbildung 5. Modus für Zuweisung nach Gehäuse Modus für Zuweisung nach Laufwerk: • Eine bestimmte Gruppe von Laufwerken wird zugeordnet. • Im Modus für Zuweisung nach Laufwerk wird ein Laufwerk aus dem PowerEdge MX5016s einem anderen Rechnerschlitten zugewiesen (eine gleichzeitige Zuweisung zu mehreren Schlitten ist jedoch nicht möglich). Beim Fab-C Mezz-Controller des zugewiesenen Rechnerschlittens kann es sich entweder um PERC H745P MX oder HBA330 MMZ handeln.
- Seite 14 Abbildung 6. Modus für Zuweisung nach Laufwerk Anfängliche Systemeinrichtung und Konfiguration für MX5016s...
- Seite 15 Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
- Seite 16 Wenn Sie den Schlitten dauerhaft entfernen, installieren Sie einen Schlittenplatzhalter. Wird das Gehäuse über einen längeren Zeitraum ohne Schlittenplatzhalter betrieben, kann dies zur Überhitzung des Gehäuses führen. Wenn der Speicherschlitten nicht wieder installiert wird, empfiehlt Dell EMC anschließend die Laufwerk- oder Gehäusezuordnung für diesen Speicherschlitten zu löschen.
- Seite 17 Abbildung 8. Entfernen eines Schlittens aus dem Gehäuse Nächster Schritt Wiederanbringen des Schlittens im Gehäuse oder des Schlittenplatzhalters. Einsetzen des Schlittens in das Gehäuse Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie ggf. den Platzhalter. Entfernen Sie ggf. die E/A-Anschlussabdeckung vom Schlitten. VORSICHT: Um Schäden an den E/A-Anschlüssen zu vermeiden, berühren Sie nicht die Anschlüsse oder die Anschlussstifte.
- Seite 18 Abbildung 9. Einsetzen des Schlittens in das Gehäuse Nächster Schritt Starten Sie den Rechnerschlitten unter Verwendung der OpenManage Enterprise-Modular-Schnittstelle neu, weisen Sie den Speicherschlitten zu, falls noch nicht der Fall, und schalten Sie die Rechnerschlitten ein, denen der Speicherschlitten zugewiesen ist. Laufwerkschublade ANMERKUNG: Die Gehäuselüfter laufen möglicherweise mit höherer Drehzahl, um für zusätzliche Kühlung zu sorgen, wenn die...
- Seite 19 Abbildung 10. Öffnen der Laufwerksschublade Nächste Schritte Entfernen bzw. installieren Sie die folgenden Komponenten, sofern zutreffend: • Entfernen eines Festplattenplatzhalters oder Installieren eines Festplattenplatzhalters • Entfernen eines Festplattenlaufwerkträgers oder Installieren eines Festplattenlaufwerkträgers • Entfernen eines Erweiterungsmoduls oder Installieren eines Erweiterungsmoduls Schließen der Laufwerksschublade Voraussetzung Befolgen Sie die Sicherheitshinweise unter...
- Seite 20 Abbildung 11. Schließen der Laufwerksschublade Laufwerke MX5016s unterstützt 16 Hot-Swap-fähige 2,5-Zoll-SAS-Laufwerke. Die Laufwerke 0 bis 9 befinden sich auf der linken Seite des Gehäuses und die Laufwerke 10 bis 15 befinden sich auf der rechten Seite des Gehäuses. Installieren und Entfernen von Systemkomponenten...
- Seite 21 Abbildung 12. Laufwerknummerierung Entfernen eines Laufwerkplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Öffnen Sie die Laufwerkschublade. Schritte Halten Sie die Griffstellen des Platzhalters gedrückt, um die Führungen des Platzhalters aus dem Laufwerksteckplatz zu lösen. Heben Sie den Platzhalter aus dem Laufwerksteckplatz. Installieren und Entfernen von Systemkomponenten...
- Seite 22 Abbildung 13. Entfernen eines Laufwerkplatzhalters Nächster Schritt Einsetzen eines Laufwerkträgers. Einsetzen eines Laufwerkplatzhalters Voraussetzungen ANMERKUNG: Stellen Sie sicher, dass die Festplattenplatzhalter eingesetzt sind, um eine ordnungsgemäße Kühlung zu gewährleisten, wenn keine Festplatten im Schlitten eingesetzt sind. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Öffnen Sie die Laufwerkschublade.
- Seite 23 Bereiten Sie das Laufwerk mit der Managementsoftware auf das Entfernen vor. Weitere Informationen über Managementsoftware finden Sie im Benutzerhandbuch für OpenManage Enterprise-Modular unter Dell.com/cmcmanuals Wenn das Laufwerk online ist, blinkt die Laufwerkanzeige. Sie können das Laufwerk entfernen, sobald die Laufwerkanzeige erlischt.
- Seite 24 Abbildung 15. Entfernen eines Laufwerks aus dem Laufwerksteckplatz Nächste Schritte Einsetzen eines Laufwerkplatzhalters Einsetzen eines Laufwerkträgers Schließen Sie die Laufwerksschublade. VORSICHT: Die Schlittenschublade sollte nicht länger als drei Minuten lang geöffnet sein, wenn das Gehäuse eingeschaltet ist, um Überhitzung zu vermeiden. Einsetzen eines Laufwerksträgers Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise.
- Seite 25 Wenn Sie ein vorhandenes Laufwerk austauschen, verwenden Sie die ;Managementsoftware, um die Entfernung des Laufwerks/des SSD-Laufwerks vorzubereiten. Weitere Informationen über Managementsoftware finden Sie im Benutzerhandbuch für OpenManage Enterprise Modular unter Dell.com/cmcmanuals. ANMERKUNG: Wenn das Laufwerk online ist, blinkt die Laufwerkanzeige, während das Laufwerk ausgeschaltet wird. Sie können das Laufwerk entfernen, sobald die Laufwerkanzeige erlischt.
- Seite 26 Abbildung 17. Entfernen eines Laufwerks aus dem Laufwerkträger Nächster Schritt Bauen Sie das Laufwerk wieder ein. Einsetzen eines Laufwerks in den Laufwerkträger Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Öffnen Sie die Laufwerkschublade. Entfernen Sie den Laufwerkträger aus dem Laufwerksteckplatz. Schritte Setzen Sie das Laufwerk in den Laufwerkträger ein, und zwar mit dem Anschlussende des Laufwerks in Richtung der Rückseite des Laufwerkträgers.
- Seite 27 Speichererweiterungsmodul Abbildung 19. SAS-Erweiterungsmodule Entfernen eines Erweiterungsmoduls Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Öffnen Sie die Laufwerkschublade. VORSICHT: Der Schlitten ist nicht für den Betrieb auf einem einzelnen Erweiterungsmodul ausgelegt. Es ist zwingend erforderlich, dass beide Module im Schlitten vorhanden sind, um eine optimale Leistung zu gewährleisten. VORSICHT: Entfernen Sie nicht beide Erweiterungsmodule, wenn der Schlitten eingeschaltet ist.
- Seite 28 Abbildung 20. Entfernen eines Erweiterungsmoduls Nächste Schritte Setzen Sie das Erweiterungsmodul wieder ein. Schließen Sie die Laufwerksschublade. Installieren eines Erweiterungsmoduls Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Öffnen Sie die Laufwerkschublade. Schritte Richten Sie die Erweiterungskarte am Anschlusssteckplatz aus. Drücken Sie den Erweiterungskartenhebel nach unten, bis das Modul fest im Expander-Steckplatz sitzt. Installieren und Entfernen von Systemkomponenten...
- Seite 29 Abbildung 21. Installieren eines Erweiterungsmoduls Nächster Schritt Stellen Sie sicher, dass die Erweiterungsmodule dieselbe Firmwareversion aufweisen. Wenn die Firmware nicht übereinstimmt, zeigt die LED-Anzeige eine Fehlersequenz an. Weitere Informationen zu LED-Anzeigen der Expander-Integrität finden Sie unter Integritätsstatusanzeigen des Expanders. Schließen Sie die Laufwerksschublade. SAS-IOM-Modul Entfernen einesMX5016s-Platzhalters aus dem Fabric-C- Steckplatz...
- Seite 30 Abbildung 22. Entfernen eines Platzhalters aus dem Fabric-C-Steckplatz Nächster Schritt Installieren Sie das Modul in den Fabric-C-Steckplatz oder einen Platzhalter. Einsetzen einesMX5016s-Platzhalters in den Fabric-C- Steckplatz Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Entfernen Sie das Modul aus dem Fabric-C-Steckplatz.
- Seite 31 Abbildung 23. Einsetzen eines Platzhalters in den Fabric-C-Steckplatz Entfernen eines MX5016s-Moduls aus dem Fabric-C- Steckplatz Voraussetzungen ANMERKUNG: MX5016s-Speicherschlitten unterstützt keine Konfiguration mit einem einzelnen SAS-IOM. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Trennen Sie gegebenenfalls die Kabel, die mit den Modulen verbunden sind. Schritte Drücken Sie die orange Entriegelungstaste des Moduls, um den Entriegelungshebel zu öffnen.
- Seite 32 Abbildung 24. Entfernen eines MX5016s-Moduls aus dem Fabric-C-Steckplatz Nächste Schritte Installieren Sie ein Modul in Fabric C oder Installieren Sie einen Platzhalter. Schließen Sie die Kabel an das Modul an. Einsetzen eines MX5016s-Moduls in einen Fabric-C- Steckplatz Voraussetzung Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise.
- Seite 33 Abbildung 25. Einsetzen eines MX5016s-Moduls in einen Fabric-C-Steckplatz Nächster Schritt Schließen Sie die Kabel an das Modul an. ANMERKUNG: Stellen Sie sicher, dass die SAS-IOMs dieselbe Firmwareversion aufweisen. Über die OpenManage-Enterprise- Benutzerhandbuch Modular-Benutzeroberfläche können Sie die Firmwaredetails anzeigen. Weitere Informationen finden Sie im für OpenManage Enterprise-Modular .
- Seite 34 Das Dell EMC PowerEdge MX5016s-System unterstützt die folgenden Betriebssysteme: Red Hat Enterprise Linux Novell SUSE Linux Enterprise Server Microsoft Windows Server Ubuntu VMware ESXi Citrix Xen Server Weitere Informationen zu den spezifischen Versionen und Ergänzungen finden Sie unter https://www.dell.com/support/home/us/en/04/ Drivers/SupportedOS/poweredge-MX5016s Technische Daten...
- Seite 35 Festplattenlaufwerke verbunden. Darüber hinaus besteht eine SAS-Verbindung zwischen den Erweiterungen, die eine Kommunikation/Synchronisierung zwischen den beiden Erweiterungen ermöglicht. Laufwerk – Technische Daten Der Dell EMC PowerEdge MX5016s unterstützt die folgenden Laufwerkstypen: • Unterstützung für 2,5-Zoll-SAS-Laufwerke mit 10.000 und 15.000 1/min •...
- Seite 36 Tabelle 6. Relative Luftfeuchtigkeit – Technische Daten Relative Luftfeuchtigkeit Technische Daten Speicher 5 % bis 95 % relative Luftfeuchtigkeit (RL) bei einem max. Taupunkt von 33 °C (91 °F). Die Atmosphäre muss jederzeit nicht kondensierend sein. Während des Betriebs 10 % bis 80 % relative Luftfeuchtigkeit und einem maximalen Taupunkt von 26 °C (78,8 °F).
- Seite 37 Erweiterte Betriebstemperatur Tabelle 11. Erweiterte Betriebstemperatur – Technische Daten Erweiterte Betriebstemperatur Technische Daten Kleiner als oder gleich 10 % der jährlichen Betriebsstunden 5 °C bis 40 °C bei 5 % bis 85 % relativer Luftfeuchtigkeit und einem Taupunkt von 29 °C. ANMERKUNG: Außerhalb der Standardbetriebstemperatur (10 °C bis 35 °C) kann das System fortlaufend bei Temperaturen von nur...
- Seite 38 Partikelverschmutzung Technische Daten ANMERKUNG: Die ins Rechenzentrum eintretende Luft muss über MERV11- oder MERV13-Filterung verfügen. Leitfähiger Staub Luft muss frei von leitfähigem Staub, Zinknadeln oder anderen leitfähigen Partikeln sein. ANMERKUNG: Diese Bedingung bezieht sich auf Rechenzentrums- sowie Nicht-Rechenzentrums-Umgebungen. Korrosiver Staub •...
- Seite 39 Zeigt an, dass im System ein Fehler vorliegt. Prüfen Sie das Systemereignisprotokoll oder das LCD-Display, falls auf der Blende verfügbar, um die spezifischen Fehlermeldungen einzusehen. Weitere Informationen zu Fehlermeldungen finden Sie im Dell Event and Error Messages Reference Guide (Dell Benutzerhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/openmanagemanuals...
- Seite 40 LED-Anzeigen für Laufwerkstatus Zustand Grün blinkend Zeigt an, dass der Speicherschlitten einem Rechnerschlitten zugeordnet ist und dass Aktivitäten auf einem internen Laufwerk des Speicherschlittens stattfinden. Gelb blinkend Zeigt an, dass ein Laufwerk innerhalb des Speicherschlittens vom Laufwerkcontroller in einem zugeordneten Rechnerschlitten als fehlerhaft gekennzeichnet wurde.
- Seite 41 Integritätsstatusanzeigen des Expanders Die Integritätsanzeige des Expanders zeigt die Integrität des Erweiterungsmoduls an. Die Identifikationsanzeige unterstützt Sie dabei, eine bestimmte Erweiterungskarte im Speicher-Sled ausfindig zu machen. Abbildung 27. Expander-Integritätsanzeigen Tabelle 17. Integritätsstatusanzeigen des Expanders Anzeige, Taste Symbol Beschreibung Zustand oder Anschluss Identifikationsanze Blinkt eine Sekunde lang blau und erlischt dann.
- Seite 42 PowerEdge MX5000s – Systemdiagnose und Anzeigecodes LED-Anzeigen Die Dell EMC PowerEdge MX5000s-LED-Anzeigen zeigen den Integritätsstatus des PowerEdge MX5000s-Moduls und die Identifikationsanzeige unterstützt Sie beim Ausfindigmachen eines bestimmten PowerEdge MX5000s-Moduls. Abbildung 28. LED-Anzeigen des Dell EMC PowerEdge MX5000s Tabelle 18. LED-Anzeigen des Dell EMC PowerEdge...
- Seite 43 So rufen Sie das Dokument auf, das in der Dokumentationstabelle aufgeführt ist: • Gehen Sie auf der Dell EMC Support-Website folgendermaßen vor: Klicken Sie auf den Link, der sich in der Pfad-Spalte der Tabelle befindet. Klicken Sie auf das gewünschte Produkt oder die Produktversion.
- Seite 44 Betriebssystems finden Sie in der Dokumentation zum Betriebssystem. Systemverwaltung Weitere Informationen zur Systems Management Dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, Verwendung Dell.com/openmanagemanuals >...
- Seite 45 Task Dokument Speicherort Fehlerbehebung beim System Weitere Informationen zur Identifizierung und Dell.com/poweredgemanuals Fehlerbehebung von PowerEdge-Servern finden Sie im Handbuch zur Fehlerbehebung der Server. Dokumentationsangebot...
- Seite 46 Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell EMC Produktkatalog finden. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Verkauf, den technischen Support und den Kundendienst von Dell EMC: Rufen Sie Dell.com/support/home...
- Seite 47 Support von Dell EMC. • Automatisierte Erfassung von Diagnosedaten – SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. •...
