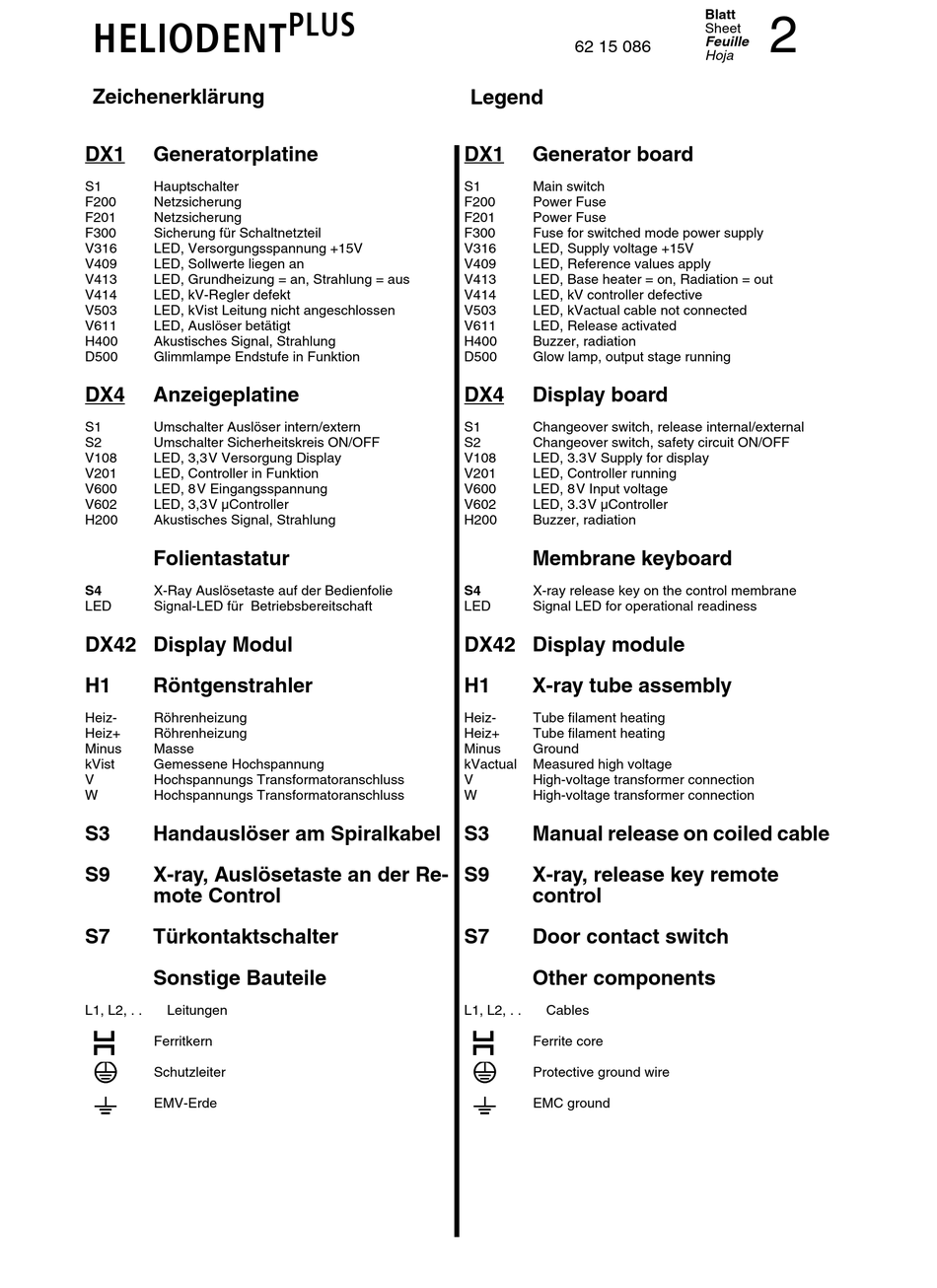

Zeichenerklärung
DX1
Generatorplatine
S1
Hauptschalter
F200
Netzsicherung
F201
Netzsicherung
F300
Sicherung für Schaltnetzteil
V316
LED, Versorgungsspannung +15V
V409
LED, Sollwerte liegen an
V413
LED, Grundheizung = an, Strahlung = aus
V414
LED, kV-Regler defekt
V503
LED, kVist Leitung nicht angeschlossen
V611
LED, Auslöser betätigt
H400
Akustisches Signal, Strahlung
D500
Glimmlampe Endstufe in Funktion
DX4
Anzeigeplatine
S1
Umschalter Auslöser intern/extern
S2
Umschalter Sicherheitskreis ON/OFF
V108
LED, 3,3V Versorgung Display
V201
LED, Controller in Funktion
V600
LED, 8V Eingangsspannung
V602
LED, 3,3V µController
H200
Akustisches Signal, Strahlung
Folientastatur
S4
X-Ray Auslösetaste auf der Bedienfolie
LED
Signal-LED für Betriebsbereitschaft
DX42 Display Modul
H1
Röntgenstrahler
Heiz-
Röhrenheizung
Heiz+
Röhrenheizung
Minus
Masse
kVist
Gemessene Hochspannung
V
Hochspannungs Transformatoranschluss
W
Hochspannungs Transformatoranschluss
S3
Handauslöser am Spiralkabel
S9
X-ray, Auslösetaste an der Re-
mote Control
S7
Türkontaktschalter
Sonstige Bauteile
L1, L2, . .
Leitungen
Ferritkern
Schutzleiter
EMV-Erde
mirp
62 15 086
Legend
DX1
Generator board
S1
Main switch
F200
Power Fuse
F201
Power Fuse
F300
Fuse for switched mode power supply
V316
LED, Supply voltage +15V
V409
LED, Reference values apply
V413
LED, Base heater = on, Radiation = out
V414
LED, kV controller defective
V503
LED, kVactual cable not connected
V611
LED, Release activated
H400
Buzzer, radiation
D500
Glow lamp, output stage running
DX4
Display board
S1
Changeover switch, release internal/external
S2
Changeover switch, safety circuit ON/OFF
V108
LED, 3.3V Supply for display
V201
LED, Controller running
V600
LED, 8V Input voltage
V602
LED, 3.3V µController
H200
Buzzer, radiation
Membrane keyboard
S4
X-ray release key on the control membrane
LED
Signal LED for operational readiness
DX42 Display module
H1
X-ray tube assembly
Heiz-
Tube filament heating
Heiz+
Tube filament heating
Minus
Ground
kVactual
Measured high voltage
V
High-voltage transformer connection
W
High-voltage transformer connection
S3
Manual release on coiled cable
S9
X-ray, release key remote
control
S7
Door contact switch
Other components
L1, L2, . .
Cables
Ferrite core
Protective ground wire
EMC ground
Blatt
2
Sheet
Feuille
Hoja
