Verbindung mit Stromquellen und externen Geräten
Wichtig: Achten Sie darauf, keine Stromquelle mit dem Audioeingangskabel zu verbinden; dies führt zu
dauerhaften Schäden an der Kamera. Sowohl das Audioeingangskabel als auch das Hilfsstromkabel sind braun.
Zur Unterscheidung des Hilfsstromkabels ist dieses mit AUX PWR gekennzeichnet und ist außerdem dicker.
HINWEIS: Führen Sie bei Verwendung von Power over Ethernet (POE) folgendes Verfahren nicht durch.
Sollte PoE nicht verfügbar sein, muss die Kamera über die Hilfsstromkabel mit Strom versorgt werden. Die
Stromversorgung der Kamera kann mit 12 VDC oder 24 VAC erfolgen. Informationen zum Stromverbrauch finden
Sie in den Produktspezifikationen.
Verbinden Sie zwei Stromkabel mit den braunen und blauen Hilfsstromkabeln. Die Verbindung kann mit
beliebiger Polarität vorgenommen werden.
WARNUNG – Dieses Produkt ist vorgesehen für die Verwendung mit einem UL-gelisteten Netzteil mit
der Bezeichnung „Klasse 2" oder „LPS" oder „Limited Power Source" mit einer Ausgangsleistung von 13
W min. bei 12 VDC oder 24 VAC oder PoE mit 48 VDC, min. 13 W
Stromversorgungen und externe Geräte werden über die Strom- und E/A-Kabel an die Kamera angeschlossen.

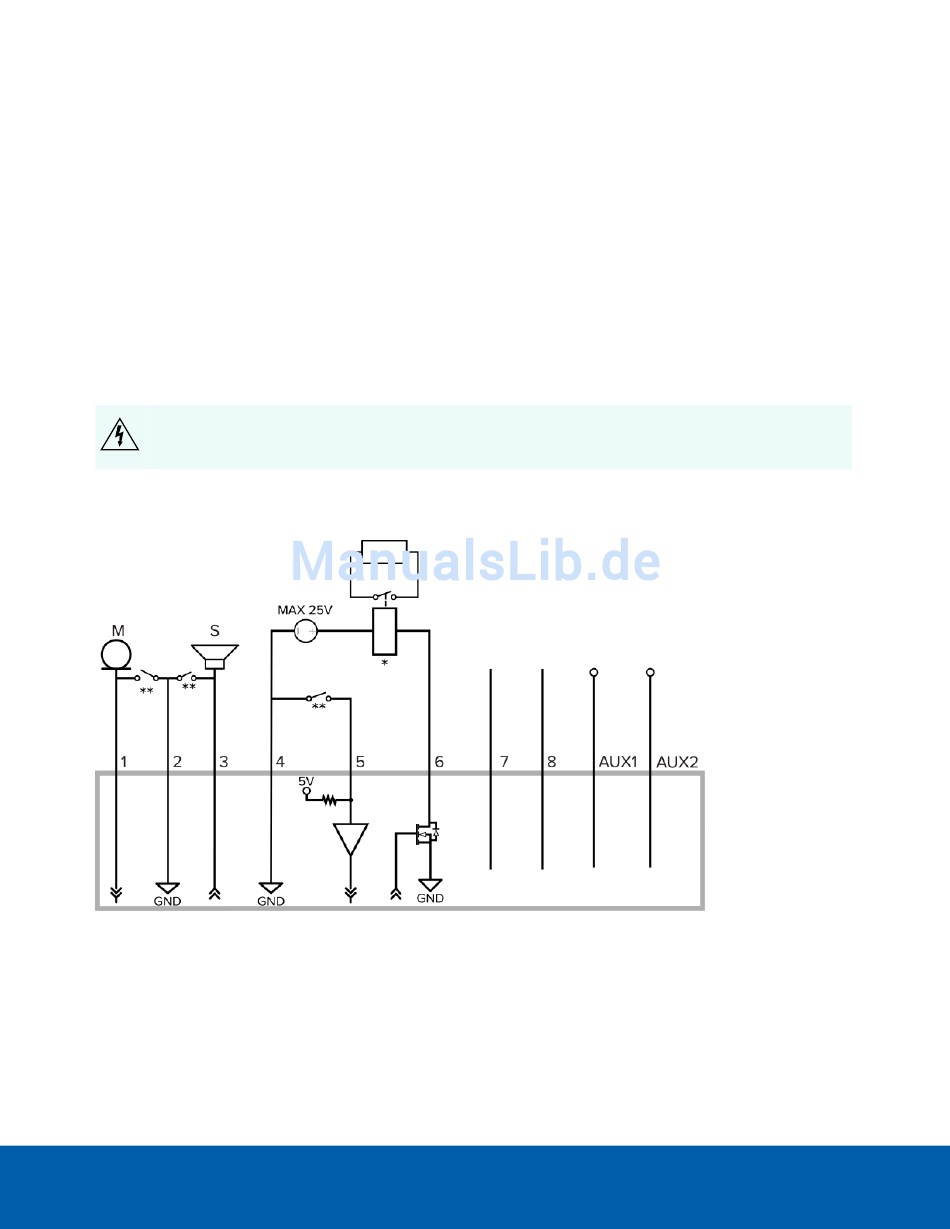

Die Klemmenbelegung der E/A- und Stromkabel ist im folgenden Diagramm veranschaulicht:
Abbildung 1:
Beispielanwendung.
1. Braun – Audioeingang
2. Gelb – Masse (Audio)
3. Grün – Audioausgang
4. Grau – Masse
5. Rot – Digitaler Eingan
