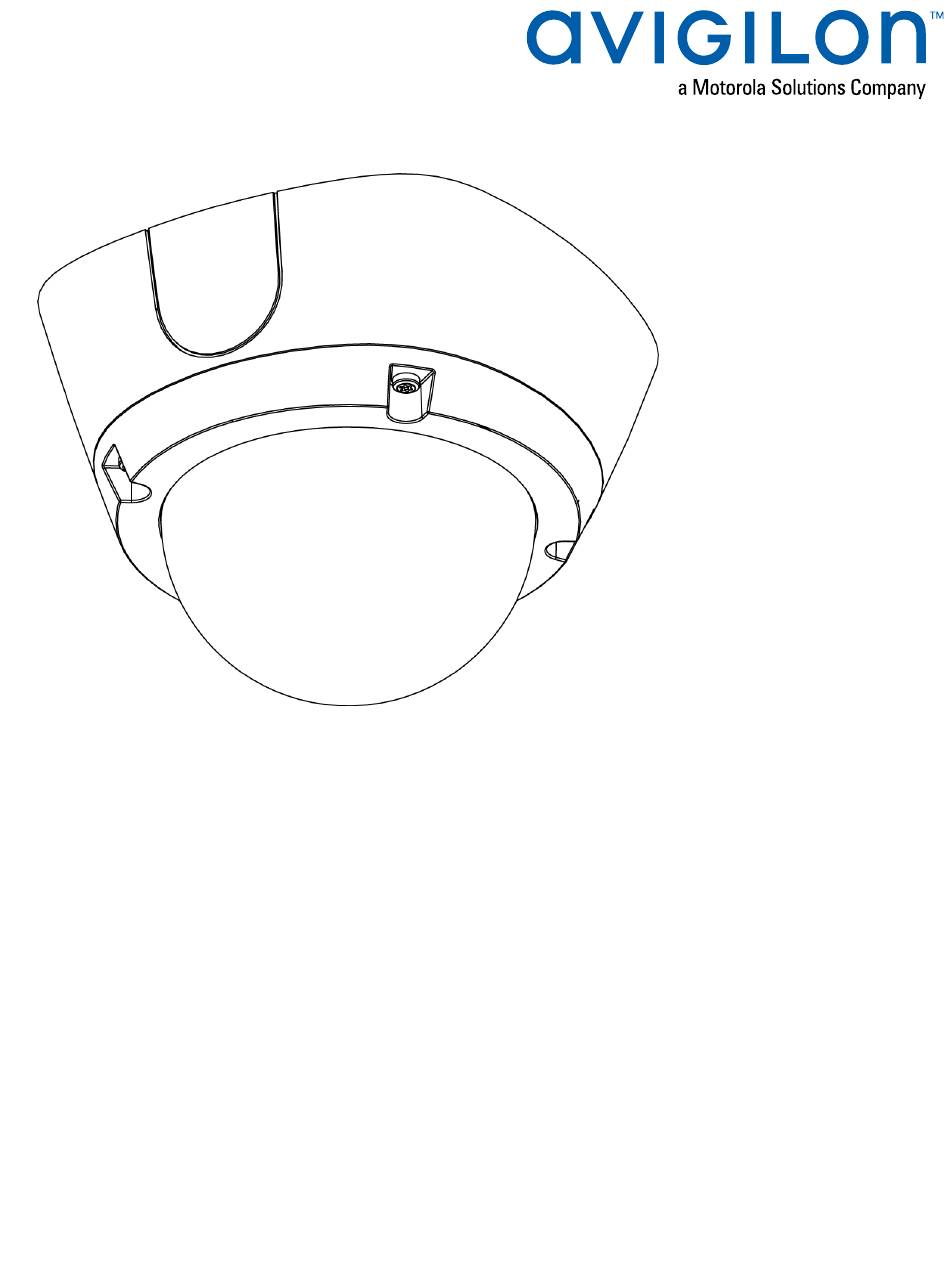

Installationsanleitung
Avigilon™ H4 HD-Dome-Kameramodelle:
H4A-DO1(-B), H4A-DO1-IR(-B), H4A-DO2(-B), H4A-G-DO1-IR(-B)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Avigilon H4-Serie

  • Seite 1   Installationsanleitung Avigilon™ H4 HD-Dome-Kameramodelle: H4A-DO1(-B), H4A-DO1-IR(-B), H4A-DO2(-B), H4A-G-DO1-IR(-B)
  • Seite 2: Wichtige Sicherheitsinformationen

    12 VDC oder 24 VAC (min. 9 W bei -IR-Modell) oder Power over Ethernet (PoE) mit 48 VDC, min. 7 W. (min. 9 W bei -IR-Modell).   Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellserie verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein.   Niemals direkt an das Versorgungsnetz anschließen.
  • Seite 3: Zulassungshinweise

      Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät.
  • Seite 4: Rechtliche Hinweise

    ©  2020, Avigilon Corporation. Alle Rechte vorbehalten. AVIGILON, das AVIGILON Logo, AVIGILON CONTROL CENTER und ACC sind Marken der Avigilon Corporation. ONVIF ist eine Marke von Onvif, Inc. Bei den anderen in diesem Dokument genannten Produktnamen kann es sich um die Marken der jeweiligen Inhaber handeln.
  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Überblick Ansicht der Abdeckung Draufsicht Ansicht: Wandplatte Vorderansicht Rückansicht IR-Ansicht Installation Erforderliche Werkzeuge und Materialien Lieferumfang der Kamera Installationsschritte Entfernen der Dome-Abdeckung Montage und Ausrichtung von Videoanalysekameras Einführen von Kabeln durch die Dichtungstülle Montieren der Dome-Kamera Montieren der Dome-Kamera mithilfe der Kabelöffnung an der Unterseite Montieren der Dome-Kamera mithilfe der seitlichen Kabeldurchführung Montieren der Dome-Kamera an einer Verteilerdose Anschließen der Kabel...
  • Seite 6 Verbindungsstatus-LED-Anzeige Auf Werkseinstellungen zurücksetzen Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode Reinigung Dome-Kuppel Gehäuse Garantiebedingungen und technischer Support...
  • Seite 7: Überblick

    Überblick Ansicht der Abdeckung  1. Dome-Abdeckung Unzerstörbare Kuppelabdeckung.  2. Manipulationssichere Schrauben Unverlierbare Sterngriffschrauben zur Befestigung der Dome-Abdeckung an der Basis.  3. Abdeckung der seitlichen Kabeldurchführung Deckt die Öffnung der Kabeldurchführung an der Seite ab. Überblick...
  • Seite 8: Draufsicht

    Draufsicht  1. Montageschrauben für die Wandplatte Schrauben zur Befestigung der Kamera an der Wandplatte  2. Riemen Verbindet sich mit einem Kordelhaken an der Abdeckung.  3. Untere Kabeldurchführungsöffnung Eine Kabelöffnung an der Unterseite für die zum Kamerabetrieb erforderlichen Kabel.  4. Seitliche Kabeldurchführungen Eine Kabelöffnung an der Seite für die zum Kamerabetrieb erforderlichen Kabel.
  • Seite 9: Ansicht: Wandplatte

    Ansicht: Wandplatte  1. Kamerabefestigungspunkte Punkte zur Befestigung der Kamera an der Wandplatte  2. Kabeldurchführung Eine Durchführungsöffnung für die für den Kamerabetrieb erforderlichen Kabel  3. Montagelöcher Löcher für die Montage der Wandplatte an folgende Gerätedosen:  A. UK Standard (Standard-Einzeleingangsdose  B. B — Octagon-Gerätedose  C.
  • Seite 10: Vorderansicht

    Vorderansicht  1. Stromanschlussleiste Nimmt einen Anschlussblock mit AC- oder DC-Stromanschluss auf. Die Gleichspannung kann beliebiger Polarität sein. Nur erforderlich, wenn kein PoE verfügbar ist.  2. Link-LED-Anzeige Zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht.  3. Ethernet-Anschluss Für eine Ethernet-Verbindung zu einem Netzwerk. Die Kommunikation mit dem Server und die Bilddaten-Übertragung laufen über diese Verbindung.
  • Seite 11: Rückansicht

    Geeignet für eine SD-Karte zur integrierten Speicherung. Bei Kameras des Typs H4 Edge Solution (ES) nicht verfügbar.  3. Micro-USB-Anschluss Geeignet für einen Micro-USB-Stecker auf USB. Nur erforderlich bei Verwendung von Avigilon USB Wifi Adapter (USB-WLAN-Adapter).  4. E/A-Anschlussblock Ermöglicht das Anschließen externer E/A-Geräte.
  • Seite 12: Ir-Ansicht

    IR-Ansicht   IR-Scheinwerferring Sorgt für Ausleuchtung im IR-Spektrum. Der IR-Scheinwerferring ist nicht im Lieferumfang für alle Modelle enthalten. IR-Ansicht...
  • Seite 13: Installation

    Bildqualität insgesamt auswirken. Halten Sie die Schutzabdeckung außerhalb der Dome-Kuppel, bis die Installation abgeschlossen ist. Montage und Ausrichtung von Videoanalysekameras Folgen Sie bei der Installation einer Avigilon-Videoanalysekamera den Empfehlungen für die Montage und Ausrichtung, um die Analysefunktionen der Kamera optimal zu nutzen: Installation...
  • Seite 14: Einführen Von Kabeln Durch Die Dichtungstülle

    Kamera nach der Installation auf ein Minimum zu reduzieren. Ausführliche Informationen finden Sie unter Erstellen eines Standorts für die Videoanalyse. Das Dokument ist auf der Avigilon-Website verfügbar. Einführen von Kabeln durch die Dichtungstülle Sofern nicht anders angegeben, müssen Sie die erforderlichen Kabel durch die im Lieferumfang der Kamera enthaltene Dichtungstülle ziehen, wenn eine Kabeldurchführungsöffnung verwendet wird.
  • Seite 15: Montieren Der Dome-Kamera

    Montieren der Dome-Kamera Montieren der Dome-Kamera mithilfe der Kabelöffnung an der Unterseite Führen Sie die folgenden Schritte aus, wenn die erforderlichen Kabel aus der Montagefläche kommen. Wenden Sie dieses Verfahren bei Montageflächen an, die problemlos geschnitten werden können – z. B. Aluminium –...
  • Seite 16  1. Bohren Sie mithilfe der Montageschablone drei Löcher, und richten Sie die Rohrgewindeleitung entsprechend aus.  2. Ziehen Sie die erforderlichen Kabel durch die Gewindeleitung.  3. Ziehen Sie die erforderlichen Kabel durch die mitgelieferte Gewindetülle. Hinweis: Die Gewindetülle ist nur für ungecrimpte Ethernet-Kabel geeignet.  4.
  • Seite 17  7. Schrauben Sie die Abdeckung der seitlichen Kabeldurchführung ab, um sie freizulegen.  8. Entfernen Sie die Dichtungstülle von der seitlichen Kabeldurchführungsöffnung. Montieren der Dome-Kamera mithilfe der seitlichen Kabeldurchführung...
  • Seite 18  9. Entfernen Sie den Sicherungsring des Gewindes, und führen Sie es in die seitliche Kabeldurchführungsöffnung ein.  10. Befestigen Sie das Kameragehäuse mit den dafür vorgesehenen Montageschrauben an der Wandplatte. Montieren der Dome-Kamera mithilfe der seitlichen Kabeldurchführung...
  • Seite 19: Montieren Der Dome-Kamera An Einer Verteilerdose

     11. Bringen Sie den Sicherungsring wieder an, um das Rohrgewinde zu sichern. Montieren der Dome-Kamera an einer Verteilerdose Führen Sie die folgenden Schritte aus, wenn die erforderlichen elektrischen Komponenten und die Kabel in einer elektrischen Schalterdose innerhalb der Montagefläche verstaut werden.  1.
  • Seite 20: Anschließen Der Kabel

     4. Ziehen Sie die erforderlichen Kabel durch die Dichtungstülle und führen Sie diese in die Kabeldurchführungsöffnung an der Unterseite der Kamera ein. Weitere Informationen zur Verwendung der Dichtungstülle finden Sie unter Einführen von Kabeln durch die Dichtungstülle auf Seite 8.  5. Befestigen Sie die Kamera mit den entsprechenden Montageschrauben an der Wandplatte. Anschließen der Kabel Die Position der verschiedenen Anschlüsse entnehmen Sie bitte den Diagrammen im Abschnitt „Überblick“.
  • Seite 21: Initialisierung Eines Benutzernamens Und Passworts Der Kamera

    Benutzerhandbuch für das System.   Avigilon Control Center Softwareversion 7.4 oder höher oder Version 6.14.12 oder höher: Wenn Sie eine Kamera im werkseitigen Standardzustand anschließen, werden Sie von der Client-Software aufgefordert, einen neuen Benutzer zu erstellen. Weitere Informationen finden Sie im Avigilon Control Center Client-Benutzerhandbuch.
  • Seite 22: Zuweisen Einer Ip-Adresse

    (Optional) Verwenden des USB Wifi Adapter (USB-WLAN-Adapter) auf der vorherigen Seite.   Webbrowser-Oberfläche des Geräts: http://<IP-Adresse der Kamera>/   Netzwerkvideomanagement-Softwareanwendung (z. B. die Avigilon Control Center™-Software).   ARP/Ping-Methode. Weitere Informationen finden Sie unter Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode auf Seite 27.
  • Seite 23: Zugreifen Auf Den Live-Videostream

     4. Drehen Sie den Azimut-Ring, um den korrekten Bildwinkel einzustellen.  5. Passen Sie auf der Webbrowser-Oberfläche oder in der Avigilon Control Center-Software die Bild- und Anzeigeeinstellungen der Kamera an. Sie können die Zoomposition festlegen, fokussieren und die Bilddrehung ändern.
  • Seite 24: Einstellen Der Uhrzeit

     2. Die integrierte Speicherung wird über das Web-Interface der Kamera aktiviert. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera-Weboberfläche. Einstellen der Uhrzeit Wenn Sie eine H4 ES-Kamera installieren, müssen Sie die Zeit auf der Kamera einstellen. Das Kameramodell ES umfasst eine integrierte Serverkomponente, die die ACC-Software direkt auf der Kamera ausführt.
  • Seite 25: Zoomen Und Fokussieren Der Dome-Kamera

      Nehmen Sie die Zoom- und Fokuseinstellungen der Kamera auf der Webbrowser-Oberfläche oder in der Avigilon Control Center-Software in den Bild- und Anzeigeeinstellungen der Kamera vor.  a. Verwenden Sie die Zoomschaltflächen, um Heran- oder Herauszuzoomen.  b. Klicken Sie auf Autofokus, um das Objektiv zu fokussieren.
  • Seite 26: Weitere Informationen

    Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera- Weboberfläche.   Wenn Sie eine Kamera des Typs H4 ES installiert haben, können Sie mit der Avigilon Control Center- Clientsoftware die Kamera und die eingebettete Software konfigurieren. Weitere Informationen Weitere Informationen zum Einrichten und Verwenden des Geräts finden Sie in den folgenden Anleitungen:...
  • Seite 27: Kabelanschlüsse

    Kabelanschlüsse Anschließen einer externen Stromquelle Sollte PoE nicht verfügbar sein, muss die Kamera über die abnehmbaren Stromanschlussleiste mit Strom versorgt werden. Die Position der Stromanschlussleiste entnehmen Sie bitte den Diagrammen in dieser Anleitung. Informationen zum Stromverbrauch finden Sie in den Produktspezifikationen. Führen Sie die folgenden Schritte aus, um die Stromanschlussleiste mit Strom zu versorgen:  1.
  • Seite 28 Abbildung 1: Beispielanwendung.  1. Masse  2. Eingang: Verbinden Sie zur Aktivierung den Eingang mit dem Massepunkt. Stellen Sie zur Deaktivierung keine Verbindung her, oder legen Sie 3 - 15 V an.  3. Ausgang: Bei Aktivität ist der Ausgang intern mit dem Massepunkt verbunden. Bei Inaktivität ist der Schaltkreis offen.
  • Seite 29: Anschließen Von Mikrofonen, Lautsprechern Und Videomonitoren

    Anschließen von Mikrofonen, Lautsprechern und Videomonitoren Die Kamera kann über den Mini-Audio-/Videoanschluss (3,5 mm, Avigilon Teilenummer CM-AC-AVIO1) an ein externes Mikrofon, Lautsprecher und einen Videomonitor angeschlossen werden. Nur die Modelle mit 2,0 Megapixel können über den A/V-Anschluss an einen externen Videomonitor angeschlossen werden.
  • Seite 30 Zweck Draht Audioausgang Grün Anschließen von Mikrofonen, Lautsprechern und Videomonitoren...
  • Seite 31: Verbindungsstatus-Led-Anzeige

    Blinken pro Sekunde Verbunden Verbunden mit der Netzwerk-Videomanagementsoftware oder einem ACC™-Server. Die Standardeinstellung kann über die Webbenutzeroberfläche der Kamera auf „Aus“ geändert werden. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera- Weboberfläche. Verbindungsstatus-LED-Anzeige...
  • Seite 32: Auf Werkseinstellungen Zurücksetzen

    Auf Werkseinstellungen zurücksetzen Wenn das Gerät nicht mehr wie erwartet funktioniert, können Sie das Gerät auf Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um das Gerät zurückzusetzen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: Hinweis: Wird ein ES-Kameramodell zurückgesetzt, werden alle aufgezeichneten Videos gelöscht.
  • Seite 33: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode

    Hinweis: Die ARP/Ping-Methode funktioniert nicht, wenn auf der Webbrowser-Oberfläche der Kamera die Option zum Festlegen der statischen IP-Adresse mit der ARP/Ping-Methode deaktiviert ist. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera-Weboberfläche.  1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett).
  • Seite 34: Reinigung

    Reinigung Dome-Kuppel Wenn das Videobild in bestimmten Bereichen verschwommen oder unklar ist, muss u. U. die Dome-Kuppel gereinigt werden. So reinigen Sie die Dome-Kuppel:   Verwenden Sie Handseife oder ein scheuermittelfreies Reinigungsmittel, um Schmutz oder Fingerabdrücke zu entfernen.   Verwenden Sie zum Trocknen der Dome-Kuppel ein Mikrofasertuch oder ein nicht scheuerndes Tuch.
  • Seite 35: Garantiebedingungen Und Technischer Support

    Garantiebedingungen und technischer Support Avigilon Garantiebestimmungen für dieses Produkt werden unter avigilon.com/warranty bereitgestellt. Wenden Sie sich zur Inanspruchnahme von Garantieleistungen und technischem Support an den technischen Support von Avigilon: avigilon.com/contact -us/. Garantiebedingungen und technischer Support...
