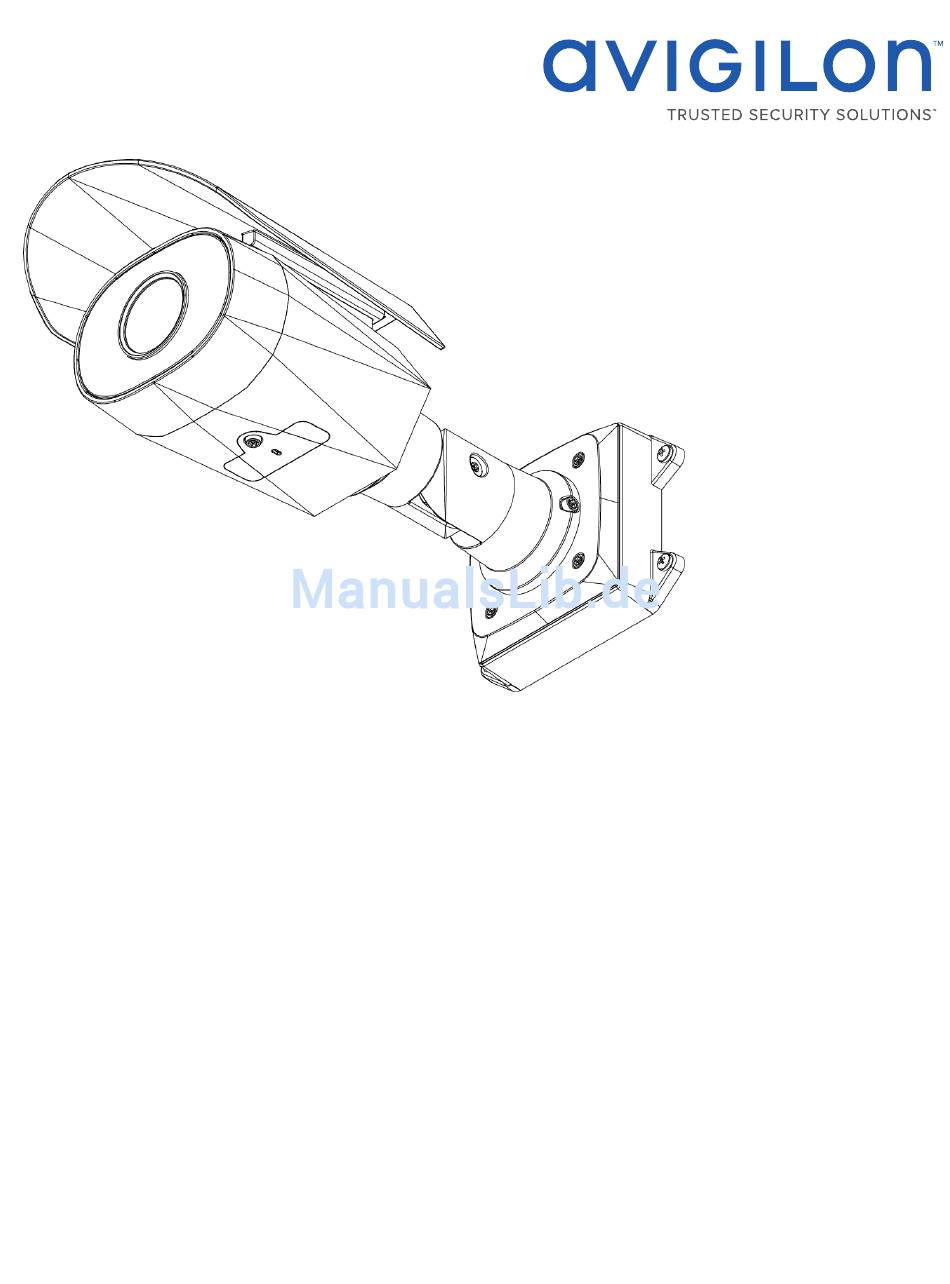

- Seite 1 Installationsanleitung Avigilon™ H4 HD Bullet-Kameramodelle: H4A-BO1-IR, H4A-BO2-IR, H4A-G-BO1-IR, H4A-G-BO2-IR...
-
Seite 2: Wichtige Sicherheitsinformationen
24 VAC oder Power over Ethernet (PoE) mit 48 VDC bei min. 13 W Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellserie verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. Niemals direkt an das Versorgungsnetz anschließen. -
Seite 3: Zulassungshinweise
Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. -
Seite 4: Rechtliche Hinweise
Rechtliche Hinweise © 2016, Avigilon Corporation. Alle Rechte vorbehalten.AVIGILON, die AVIGILON Logo, AVIGILONCONTROL CENTER, ACC und TRUSTED SECURITY SOLUTIONS sind Marken der Avigilon Corporation. Bei den anderen in diesem Dokument genannten Produktnamen kann es sich um die Marken der jeweiligen Inhaber handeln. Das Fehlen der Symbole ™... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Ansicht: Montagerahmen Rückansicht Vorderansicht Ansicht der Konfigurationskonsole Seitenansicht Installation Lieferumfang der Kamera Vorsichtsmaßnahmen für die Installation in der Nähe von Salzwasser Installationsschritte Montage und Ausrichtung von Videoanalysekameras Installation der Halterung (Optional) Entfernen der Sonnenblende Erneutes Anbringen der Sonnenblende Anschließen der Kabel Montieren der Kamera Entfernen der Abdeckung der Konfigurationskonsole... -
Seite 6: Überblick
Überblick Ansicht: Montagerahmen 1. Kamerabefestigungspunkte Punkte für die Installation der Kameras am Montagerahmen 2. Steckplätze für Montagehaken Punkte zum Fixieren der Kamera am Montagerahmen, während die erforderlichen Kabelverbindungen hergestellt werden 3. Montagelöcher Löcher zur Fixierung des Montagerahmens an der Montagefläche Überblick... -
Seite 7: Rückansicht
Rückansicht 1. Ethernet-Anschluss Für eine Ethernet-Verbindung zu einem Netzwerk. Die Kommunikation mit dem Server und die Bilddaten- Übertragung laufen über diese Verbindung. Wird auch mit Strom versorgt, wenn es mit einem Netzwerk verbunden ist, das PoE bereitstellt. 2. Befestigungsschrauben für die Kamera Schrauben zur Befestigung der Kamera am Montagerahmen 3. -
Seite 8: Vorderansicht
Vorderansicht 1. IR-Scheinwerfer Sorgt für Ausleuchtung im IR-Spektrum. 2. Abdeckung der Konfigurationskonsole Deckt die Konfigurationskonsole ab. Weitere Informationen zur Konfigurationskonsole finden Sie unter Ansicht der Konfigurationskonsole auf Seite 4. Vorderansicht... -
Seite 9: Ansicht Der Konfigurationskonsole
Zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht. 3. Verbindungsstatus-LED Enthält Informationen zum Kamerabetrieb. Weitere Informationen finden Sie unter LED-Anzeigen auf Seite 17. 4. Micro-USB-Anschluss Geeignet für einen Micro-USB-Stecker an USB. Nur erforderlich bei Verwendung von Avigilon USB Wifi Adapter (USB-WLAN-Adapter). Ansicht der Konfigurationskonsole... -
Seite 10: Seitenansicht
Seitenansicht 1. Sonnenblende Eine verstellbare Abdeckung zum Schutz des Objektivs vor Blendeffekten durch Sonnenlicht 2. Haltearm Verstellbarer Haltearm zum Positionieren der Kamera 3. Einstellschrauben Stellt einen Verriegelungsmechanismus für den Haltearm bereit. Seitenansicht... -
Seite 11: Installation
Befolgen Sie diese Vorsichtsmaßnahmen, um Kameraprobleme bei einer Installation in stark salzhaltigen Umgebungen zu vermeiden: Verwenden Sie von Avigilon angebotenes Montagezubehör. Alle Zubehörteile von Avigilon wurden mit Avigilon Kameras in den entsprechenden Umgebungen getestet. Wenn Sie Zubehör eines Drittanbieters verwenden, müssen Sie sicherstellen, dass das Material mit der Oberfläche des Kameragehäuses kompatibel ist;... -
Seite 12: Montage Und Ausrichtung Von Videoanalysekameras
Einstellen der Zeit Konfigurieren der Kamera Montage und Ausrichtung von Videoanalysekameras Folgen Sie bei der Installation einer Avigilon-Videoanalysekamera den Empfehlungen für die Montage und Ausrichtung, um die Analysefunktionen der Kamera optimal zu nutzen: Die Kamera sollte in einer Höhe über 274 cm (9 Zoll) installiert werden. -
Seite 13: (Optional) Entfernen Der Sonnenblende
HINWEIS: Es wird empfohlen, Silikondichtmasse an den Rändern des Montagerahmens aufzutragen, um zu verhindern, dass Feuchtigkeit auf die Montagefläche gelangt. 4. Führen Sie die Montagehaken auf der Rückseite der Kamera in die Aufhängungen am Montagerahmen ein, und lassen Sie die Kamera herunterhängen. (Optional) Entfernen der Sonnenblende Die Sonnenblende sollte nur entfernt werden, wenn die Kamera im Innenbereich bei eingeschränkten Platzverhältnissen montiert wird. -
Seite 14: Montieren Der Kamera
a. Entfernen Sie die schützende Kabeltülle, die über den Ethernet-Anschluss vorinstalliert ist, und fädeln Sie dann ein Ende des Ethernet-Kabels hindurch. Vergewissern Sie sich, dass die Ausrichtung des Kabels und der Tülle der Abbildung entspricht. b. Crimpen Sie das Ethernet-Kabel. c. - Seite 15 1. Verstauen Sie zu lange Kabel in der Kabeldurchführung. 2. Befestigen der Kamera am Montagerahmen: a. Heben Sie die Kamera hoch, bis sie den Montagerahmen bedeckt. b. Befestigen Sie die Kamera mithilfe der Montageschrauben am Rahmen. Montieren der Kamera...
-
Seite 16: Entfernen Der Abdeckung Der Konfigurationskonsole
Entfernen der Abdeckung der Konfigurationskonsole 1. Verwenden Sie einen Torx-Schraubenschlüssel mit T20-Aufsatz, um die Abdeckung der Konfigurationskonsole zu öffnen. 2. Nehmen Sie die Abdeckung von der Konfigurationskonsole ab. (Optional) Verwenden des USB Wifi Adapter (USB-WLAN-Adapter) Wenn Sie einen USB Wifi Adapter (USB-WLAN-Adapter) (H4-AC-WIFI) haben, schließen Sie ihn an den Micro- USB-Port an, um auf die Weboberfläche der Kamera für Mobilgeräte zuzugreifen. -
Seite 17: Zugreifen Auf Den Live-Videostream
Verwenden des USB Wifi Adapter (USB-WLAN-Adapter) auf Seite 11. Webbrowser-Oberfläche der Kamera: http://<IP-Adresse der Kamera>/ Netzwerkvideomanagement-Softwareanwendung (beispielsweise Avigilon Control Center (ACC)™). ARP/Ping-Methode. Weitere Informationen finden Sie unter Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode auf Seite 19. HINWEIS: Der Standardbenutzername lautet administrator ohne Passwort. -
Seite 18: Zoomen Und Fokussieren Der Kamera
4. Ziehen Sie die Einstellschrauben am Haltearm wieder an, um die Kamera zu fixieren. 5. Passen Sie auf der Webbrowser-Oberfläche oder in der Avigilon Control Center-Software die Bild- und Anzeigeeinstellungen der Kamera an. Sie können die Zoomposition festlegen, fokussieren und die Bilddrehung ändern. -
Seite 19: Konfigurieren Der Kamera
Funktionen der Kamera auf der Webbrowseroberfläche der Kamera konfigurieren. Weitere Informationen finden Sie im Benutzerhandbuch zur Avigilon H.264 Weboberfläche. Wenn Sie eine Kamera des Typs H4 ES installiert haben, können Sie mit der Avigilon Control Center- Clientsoftware die Kamera und die eingebettete Software konfigurieren. Weitere Informationen Weitere Informationen zum Einrichten und Verwenden des Geräts finden Sie in den folgenden Anleitungen:... -
Seite 20: Verbindung Mit Stromquellen Und Externen Geräten
Verbindung mit Stromquellen und externen Geräten Wichtig: Achten Sie darauf, keine Stromquelle mit dem Audioeingangskabel zu verbinden; dies führt zu dauerhaften Schäden an der Kamera. Sowohl das Audioeingangskabel als auch das Hilfsstromkabel sind braun. Zur Unterscheidung des Hilfsstromkabels ist dieses mit AUX PWR gekennzeichnet und ist außerdem dicker. HINWEIS: Führen Sie bei Verwendung von Power over Ethernet (POE) folgendes Verfahren nicht durch. - Seite 21 6. Rosa – Digitaler Ausgang 7. Violett – Reservekabel, nicht verbinden 8. Weiß – Reservekabel, nicht verbinden * – Relais ** – Schalter M – Mikrofon S – Lautsprecher AUX1 – Braunes Hilfsstromkabel AUX2 – Blaues Hilfsstromkabel Verbindung mit Stromquellen und externen Geräten...
-
Seite 22: Led-Anzeigen
LED-Anzeigen Nachdem die Kamera mit einem Netzwerk verbunden wurde, informiert die Verbindungsstatus-LED der Kamera über den Status der Verbindungsherstellung mit der Netzwerk-Videomanagementsoftware. Die folgende Tabelle beschreibt die Bedeutung der LED-Anzeigen: Verbindungsstatus- Verbindungsstatus Beschreibung IP-Adresse wird Ein kurzes Blinken Es wird versucht, eine IP-Adresse zu beziehen. bezogen pro Sekunde Zweimaliges kurzes... -
Seite 23: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Wenn die Kamera nicht mehr wie erwartet funktioniert, können Sie sie auf ihre Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um die Werkseinstellungen wiederherzustellen. Die nachstehende Abbildung zeigt die Reset-Taste zur Wiederherstellung des Firmware- Standards: HINWEIS: Wird ein ES-Kameramodell zurückgesetzt, werden alle aufgezeichneten Videos gelöscht. -
Seite 24: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
HINWEIS: Die ARP/Ping-Methode funktioniert nicht, wenn auf der Webbrowser-Oberfläche der Kamera die Option zum Festlegen der statischen IP-Adresse mit der ARP/Ping-Methode deaktiviert ist. Weitere Informationen finden Sie im Benutzerhandbuch zur Avigilon™ HD H.264-Weboberfläche. 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). -
Seite 25: Spezifikationen
Spezifikationen Kamera Audioeingang/-ausgang Line-Pegeleingang und -ausgang H4A-BO1-IR: (1 – 3 MP-Modelle) 3-9 mm, F1.3, P-Iris (5 – 8 MP-Modelle) 4,3-8 mm, F1.8, P-Iris Objektiv H4A-BO2-IR: (1 – 5 MP-Modelle) 9-22 mm, F1.6, P-Iris SD-Speicher (nur Modelle mit SD- SD/SDHC/SDXC-Steckplatz: mindestens Class 4;... - Seite 26 Oberfläche Pulverbeschichtung, RAL 9003 Einstellbereich Schwenkbereich: ±175°, Neigebereich: ±90°, Azimut: 175° Kabellänge 45 cm Elektrik Stromverbrauch 13 W VDC: 12 V +/- 10 %, min. 13 W Stromquelle VAC: 24 V +/- 10 %, min. 19 VA PoE: IEEE802.3af Klasse 3 RTC Backup-Batterie 3V Mangan-Lithium Umgebung -40 °C bis +55 °C (-40 °F bis 131 °F)
-
Seite 27: Garantiebedingungen Und Technischer Support
Garantiebedingungen und technischer Support Avigilon garantiert dem Originalkäufer für einen Zeitraum von 3 Jahren ab Kaufdatum, dass dieses Produkt frei von Material- und Verarbeitungsschäden ist. Die Herstellerhaftung ist auf den Ersatz des Produktes, dessen Reparatur oder Ersatz durch ein repariertes Produkt beschränkt, je nach Ermessen des Herstellers.
