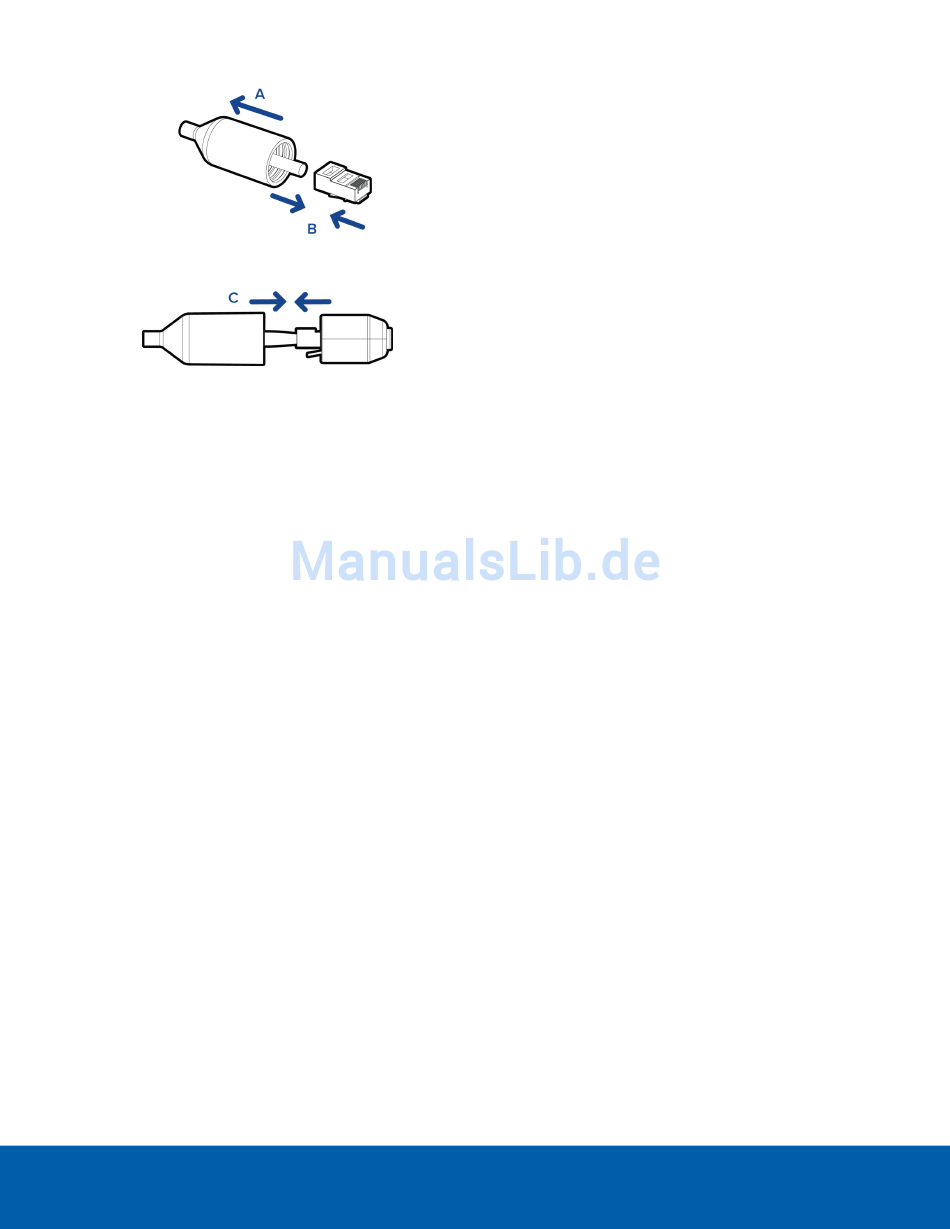

a. Entfernen Sie die schützende Kabeltülle, die über den Ethernet-Anschluss vorinstalliert ist, und
fädeln Sie dann ein Ende des Ethernet-Kabels hindurch.
Vergewissern Sie sich, dass die Ausrichtung des Kabels und der Tülle der Abbildung entspricht.
b. Crimpen Sie das Ethernet-Kabel.
c. Nachdem Sie das Kabel an die Kamera angeschlossen haben, schieben Sie die Tülle über den
Ethernet-Anschluss.
4. Verbinden Sie ein Netzwerkkabel mit dem Ethernet-Anschluss (RJ-45-Anschluss).
Die Link-LED leuchtet, sobald eine Netzwerkverbindung hergestellt wurde.
5. Schließen Sie den Strom mit einer der folgenden Methoden ein:
Strom über Ethernet (PoE) Klasse 3 – bei verfügbarem PoE leuchten die LEDs auf.
o
Externe Stromquelle: Schließen Sie eine externe Stromquelle (12 VDC oder 24 VAC) über die
o
braunen und blauen Hilfsstromkabel an.
Wichtig: Achten Sie darauf, keine Stromquelle mit dem Audioeingangskabel zu verbinden; dies
führt zu dauerhaften Schäden an der Kamera. Sowohl das Audioeingangskabel als auch das
Hilfsstromkabel ist braun. Zur Unterscheidung des Hilfsstromkabels ist dieses mit AUX PWR
gekennzeichnet und ist außerdem dicker.
6. Vergewissern Sie sich, dass die Verbindungsstatus-LED den richtigen Zustand signalisiert. Weitere
Informationen finden Sie unter LED-Anzeigen auf Seite 17.
Montieren der Kamera
Sobald alle Kabel angeschlossen sind, befestigen Sie die Kamera am Montagerahmen.
Montieren der Kamera
9
