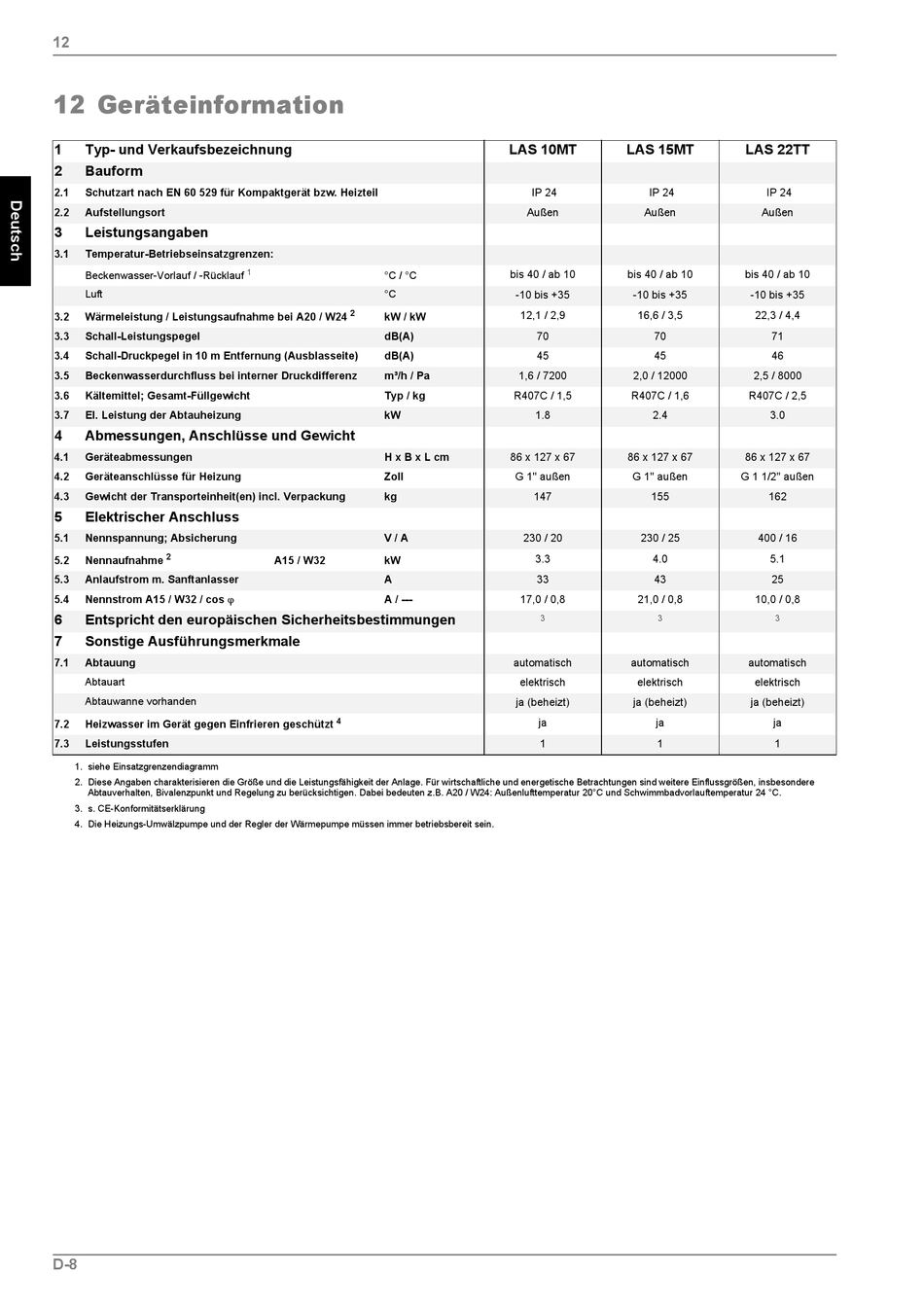

12 Geräteinformation
1 Typ- und Verkaufsbezeichnung
2 Bauform
2.1 Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil
2.2 Aufstellungsort
3 Leistungsangaben
3.1 Temperatur-Betriebseinsatzgrenzen:
Beckenwasser-Vorlauf / -Rücklauf
Luft
3.2 Wärmeleistung / Leistungsaufnahme bei A20 / W24
3.3 Schall-Leistungspegel
3.4 Schall-Druckpegel in 10 m Entfernung (Ausblasseite)
3.5 Beckenwasserdurchfluss bei interner Druckdifferenz
3.6 Kältemittel; Gesamt-Füllgewicht
3.7 El. Leistung der Abtauheizung
4 Abmessungen, Anschlüsse und Gewicht
4.1 Geräteabmessungen
4.2 Geräteanschlüsse für Heizung
4.3 Gewicht der Transporteinheit(en) incl. Verpackung
5 Elektrischer Anschluss
5.1 Nennspannung; Absicherung
2
5.2 Nennaufnahme
5.3 Anlaufstrom m. Sanftanlasser
Nennstrom A15 / W32 / cos ϕ
5.4
6 Entspricht den europäischen Sicherheitsbestimmungen
7 Sonstige Ausführungsmerkmale
7.1 Abtauung
Abtauart
Abtauwanne vorhanden
7.2 Heizwasser im Gerät gegen Einfrieren geschützt
7.3 Leistungsstufen
1. siehe Einsatzgrenzendiagramm
2. Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage. Für wirtschaftliche und energetische Betrachtungen sind weitere Einflussgrößen, insbesondere
Abtauverhalten, Bivalenzpunkt und Regelung zu berücksichtigen. Dabei bedeuten z.B. A20 / W24: Außenlufttemperatur 20°C und Schwimmbadvorlauftemperatur 24 °C.
3. s. CE-Konformitätserklärung
4. Die Heizungs-Umwälzpumpe und der Regler der Wärmepumpe müssen immer betriebsbereit sein.
D-8
1
°C / °C
°C
2
kW / kW
dB(A)
dB(A)
m³/h / Pa
Typ / kg
kW
H x B x L cm
Zoll
kg
V / A
A15 / W32 kW
A
A / ---
4
LAS 10MT LAS 15MT
IP 24 IP 24
Außen Außen
bis 40 / ab 10 bis 40 / ab 10
-10 bis +35 -10 bis +35
12,1 / 2,9 16,6 / 3,5
70 70
45 45
1,6 / 7200 2,0 / 12000
R407C / 1,5 R407C / 1,6
1.8 2.4
86 x 127 x 67 86 x 127 x 67
G 1'' außen G 1'' außen
147 155
230 / 20 230 / 25
3.3 4.0
33 43
17,0 / 0,8 21,0 / 0,8
3 3
automatisch automatisch
elektrisch elektrisch
ja (beheizt) ja (beheizt)
ja ja
1 1
LAS 22TT
IP 24
Außen
bis 40 / ab 10
-10 bis +35
22,3 / 4,4
71
46
2,5 / 8000
R407C / 2,5
3.0
86 x 127 x 67
G 1 1/2'' außen
162
400 / 16
5.1
25
10,0 / 0,8
3
automatisch
elektrisch
ja (beheizt)
ja
1
