3

Lieferumfang

3.1 Grundgerät
Die Wärmepumpe wird in Kompaktbauweise geliefert und enthält
unten aufgeführte Bauteile.
Als Kältemittel wird R407C verwendet.

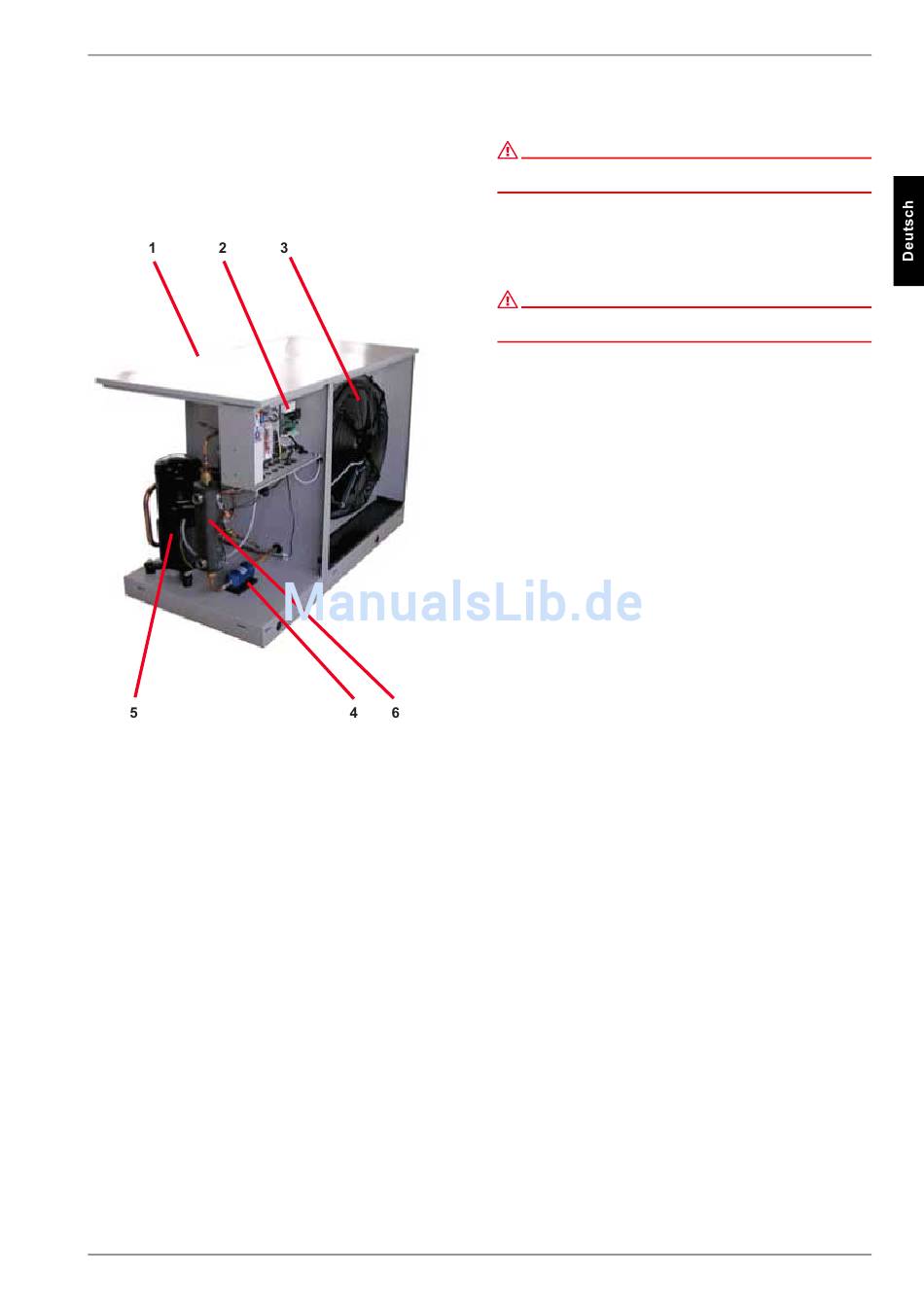

1) Verdampfer
2)

Schaltkasten

3) Ventilator
4) Filtertrockner
5) Verdichter
6) Titanwärmetauscher
(Abbildung: Gehäusefassadierung demontiert)
3.2 Schaltkasten
Der Schaltkasten befindet sich in der Wärmepumpe und ist nach
Abnahme des davorliegenden Verklei-dungsbleches zugänglich
(die Schraubenbefestigungslöcher der Verkleidungsbleche sind
mit Abdeckkappen verschlossen).
Im Schaltkasten befinden sich die Netzanschlussklemmen, die
Leistungsschütze, die Sanftanlauf-Einheit und die Anschluss-
klemmen für den Fernversteller.
Die Steuerung der Wärmepumpe erfolgt über den im Lieferum-
fang enthaltenen Fernversteller (siehe hierzu auch Punkt 8).
www.dimplex.de
4

Transport

ACHTUNG!
Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45°
(in jeder Richtung) gekippt werden.
Der Transport zum endgültigen Aufstellungsort sollte mit dem
Holzrost erfolgen. Die Wärmepumpe kann mit einem Hubwagen,
oder mittels 3/4" Rohren, die durch Bohrungen in der Grund-
platte, bzw. im Rahmen geführt werden, transportiert werden.
ACHTUNG!
Wärmepumpe und Transportpalette sind nur durch die Verpackungsfolie
verbunden.
Bei der Verwendung von Tragrohren ist darauf zu achten, dass
diese gegen Verschieben gesichert werden müssen, um Verlet-
zungen (der Hände) während des Transportierens zu vermeiden!
Beim Durchstecken der Tragrohre durch den Rahmen ist darauf
zu achten, dass keine Bauteile (insbesondere die Kunststoffkon-
densatwanne bzw. der Ablaufstutzen) beschädigt werden.
4
D-3
