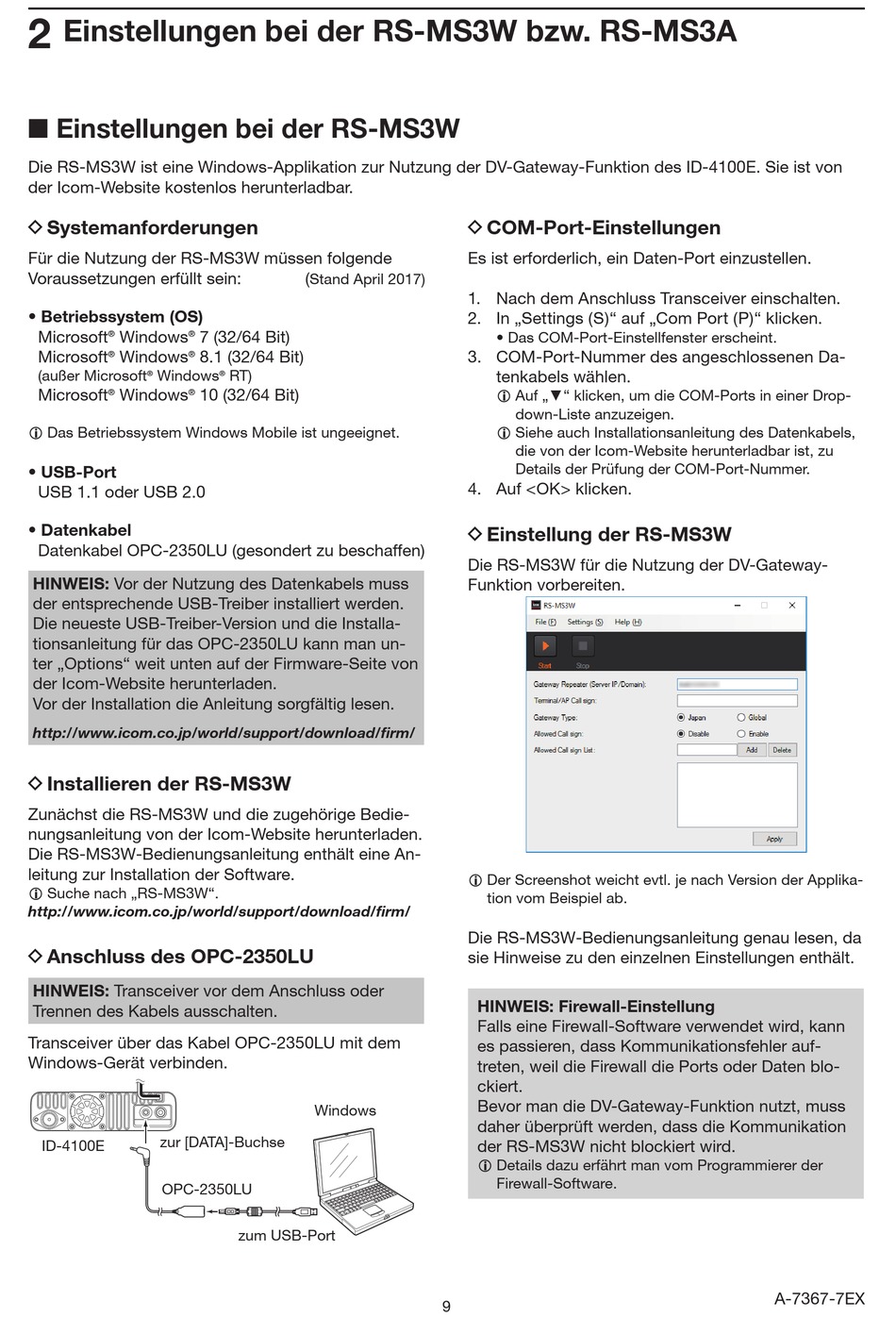

Einstellungen bei der RS-MS3W bzw. RS-MS3A

■ Einstellungen bei der RS-MS3W

Die RS-MS3W ist eine Windows-Applikation zur Nutzung der DV-Gateway-Funktion des ID-4100E. Sie ist von
der Icom-Website kostenlos herunterladbar.

D Systemanforderungen

Für die Nutzung der RS-MS3W müssen folgende
Voraussetzungen erfüllt sein:
• Betriebssystem (OS)
Microsoft Windows
® ®
Microsoft Windows
® ®
(außer Microsoft Windows
®
Microsoft Windows
® ®
� Das Betriebssystem Windows Mobile ist ungeeignet.
• USB-Port
USB 1.1 oder USB 2.0
• Datenkabel
Datenkabel OPC-2350LU (gesondert zu beschaffen)
HINWEIS: Vor der Nutzung des Datenkabels muss
der entsprechende USB-Treiber installiert werden.
Die neueste USB-Treiber-Version und die Installa-
tionsanleitung für das OPC-2350LU kann man un-
ter „Options" weit unten auf der Firmware-Seite von
der Icom-Website herunterladen.
Vor der Installation die Anleitung sorgfältig lesen.
http://www.icom.co.jp/world/support/download/firm/

D Installieren der RS-MS3W

Zunächst die RS-MS3W und die zugehörige Bedie-
nungsanleitung von der Icom-Website herunterladen.
Die RS-MS3W-Bedienungsanleitung enthält eine An-
leitung zur Installation der Software.
� Suche nach „RS-MS3W".
http://www.icom.co.jp/world/support/download/firm/

D Anschluss des OPC-2350LU

HINWEIS: Transceiver vor dem Anschluss oder
Trennen des Kabels ausschalten.
Transceiver über das Kabel OPC-2350LU mit dem
Windows-Gerät verbinden.
zur [DATA]-Buchse
ID-4100E
OPC-2350LU
(
Stand April 2017)
7 (32/64 Bit)
8.1 (32/64 Bit)
RT)
®
10 (32/64 Bit)
Windows
zum USB-Port

D COM-Port-Einstellungen

Es ist erforderlich, ein Daten-Port einzustellen.
1. Nach dem Anschluss Transceiver einschalten.
2. In „Settings (S)" auf „Com Port (P)" klicken.
• Das COM-Port-Einstellfenster erscheint.
3. COM-Port-Nummer des angeschlossenen Da-
tenkabels wählen.
� Auf „▼" klicken, um die COM-Ports in einer Drop-
down-Liste anzuzeigen.
� Siehe auch Installationsanleitung des Datenkabels,
die von der Icom-Website herunterladbar ist, zu
Details der Prüfung der COM-Port-Nummer.
4. Auf <OK> klicken.

D Einstellung der RS-MS3W

Die RS-MS3W für die Nutzung der DV-Gateway-
Funktion vorbereiten.
� Der Screenshot weicht evtl. je nach Version der Applika-
tion vom Beispiel ab.
Die RS-MS3W-Bedienungsanleitung genau lesen, da
sie Hinweise zu den einzelnen Einstellungen enthält.
HINWEIS: Firewall-Einstellung
Falls eine Firewall-Software verwendet wird, kann
es passieren, dass Kommunikationsfehler auf-
treten, weil die Firewall die Ports oder Daten blo-
ckiert.
Bevor man die DV-Gateway-Funktion nutzt, muss
daher überprüft werden, dass die Kommunikation
der RS-MS3W nicht blockiert wird.
� Details dazu erfährt man vom Programmierer der
Firewall-Software.
9
A-7367-7EX
