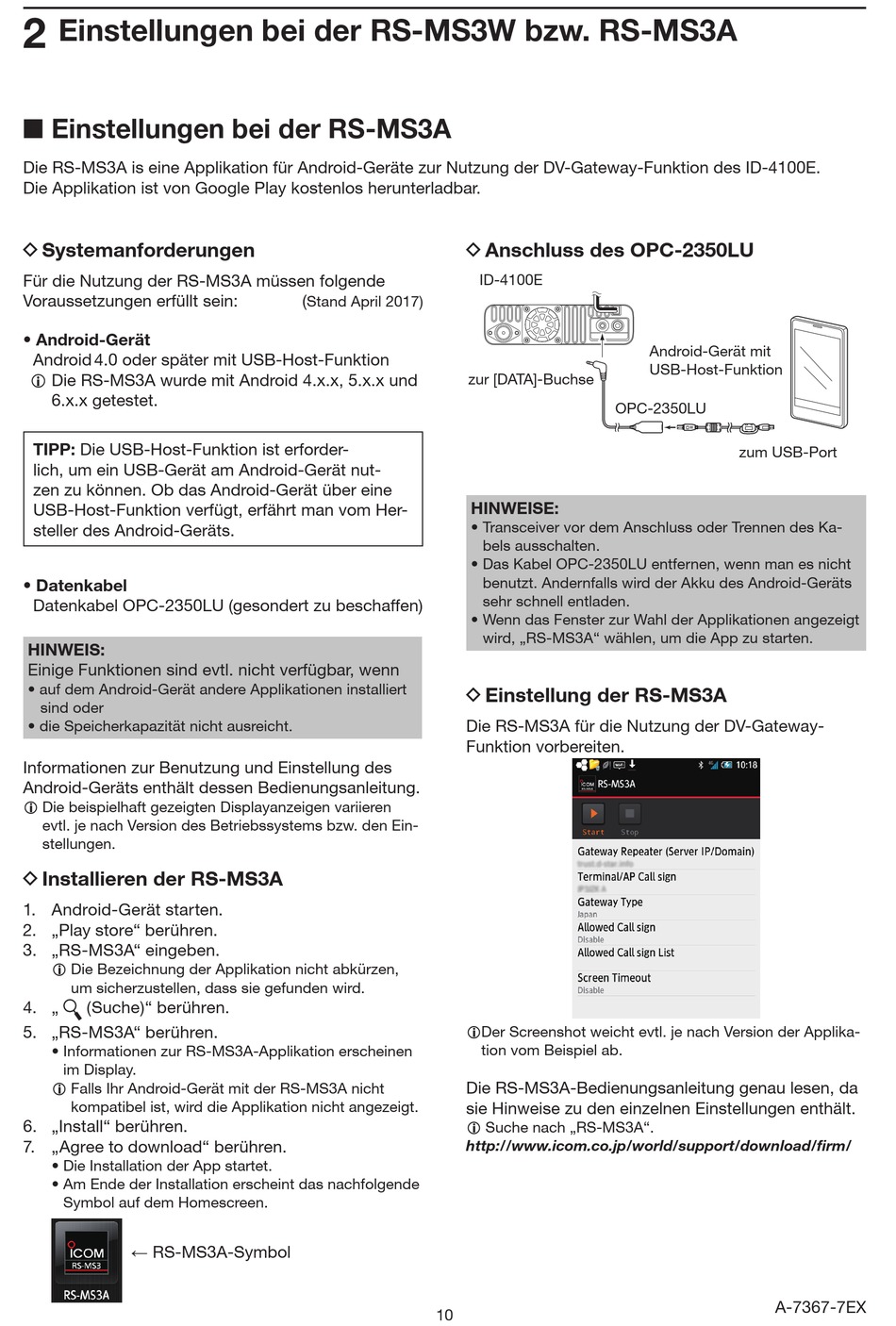

Einstellungen bei der RS-MS3W bzw. RS-MS3A

■ Einstellungen bei der RS-MS3A

Die RS-MS3A is eine Applikation für Android-Geräte zur Nutzung der DV-Gateway-Funktion des ID-4100E.
Die Applikation ist von Google Play kostenlos herunterladbar.

D Systemanforderungen

Für die Nutzung der RS-MS3A müssen folgende
Voraussetzungen erfüllt sein:
• Android-Gerät
Android 4.0 oder später mit USB-Host-Funktion
� Die RS-MS3A wurde mit Android 4.x.x, 5.x.x und
6.x.x getestet.
TIPP: Die USB-Host-Funktion ist erforder-
lich, um ein USB-Gerät am Android-Gerät nut-
zen zu können. Ob das Android-Gerät über eine
USB-Host-Funktion verfügt, erfährt man vom Her-
steller des Android-Geräts.
• Datenkabel
Datenkabel OPC-2350LU (gesondert zu beschaffen)
HINWEIS:
Einige Funktionen sind evtl. nicht verfügbar, wenn
• auf dem Android-Gerät andere Applikationen installiert
sind oder
• die Speicherkapazität nicht ausreicht.
Informationen zur Benutzung und Einstellung des
Android-Geräts enthält dessen Bedienungsanleitung.
� Die beispielhaft gezeigten Displayanzeigen variieren
evtl. je nach Version des Betriebssystems bzw. den Ein-
stellungen.

D Installieren der RS-MS3A

1. Android-Gerät starten.
2. „Play store" berühren.
3. „RS-MS3A" eingeben.
� Die Bezeichnung der Applikation nicht abkürzen,
um sicherzustellen, dass sie gefunden wird.
4. „ (Suche)" berühren.
5. „RS-MS3A" berühren.
• Informationen zur RS-MS3A-Applikation erscheinen
im Display.
� Falls Ihr Android-Gerät mit der RS-MS3A nicht
kompatibel ist, wird die Applikation nicht angezeigt.
6. „Install" berühren.
7. „Agree to download" berühren.
• Die Installation der App startet.
• Am Ende der Installation erscheint das nachfolgende
Symbol auf dem Homescreen.
← RS-MS3A-Symbol

D Anschluss des OPC-2350LU

(
Stand April 2017)
zur [DATA]-Buchse
HINWEISE:
• Transceiver vor dem Anschluss oder Trennen des Ka-
• Das Kabel OPC-2350LU entfernen, wenn man es nicht
• Wenn das Fenster zur Wahl der Applikationen angezeigt

D Einstellung der RS-MS3A

Die RS-MS3A für die Nutzung der DV-Gateway-
Funktion vorbereiten.
� Der Screenshot weicht evtl. je nach Version der Applika-
Die RS-MS3A-Bedienungsanleitung genau lesen, da
sie Hinweise zu den einzelnen Einstellungen enthält.
� Suche nach „RS-MS3A".
http://www.icom.co.jp/world/support/download/firm/
10
ID-4100E
Android-Gerät mit
USB-Host-Funktion
OPC-2350LU
bels ausschalten.
benutzt. Andernfalls wird der Akku des Android-Geräts
sehr schnell entladen.
wird, „RS-MS3A" wählen, um die App zu starten.
tion vom Beispiel ab.
zum USB-Port
A-7367-7EX
