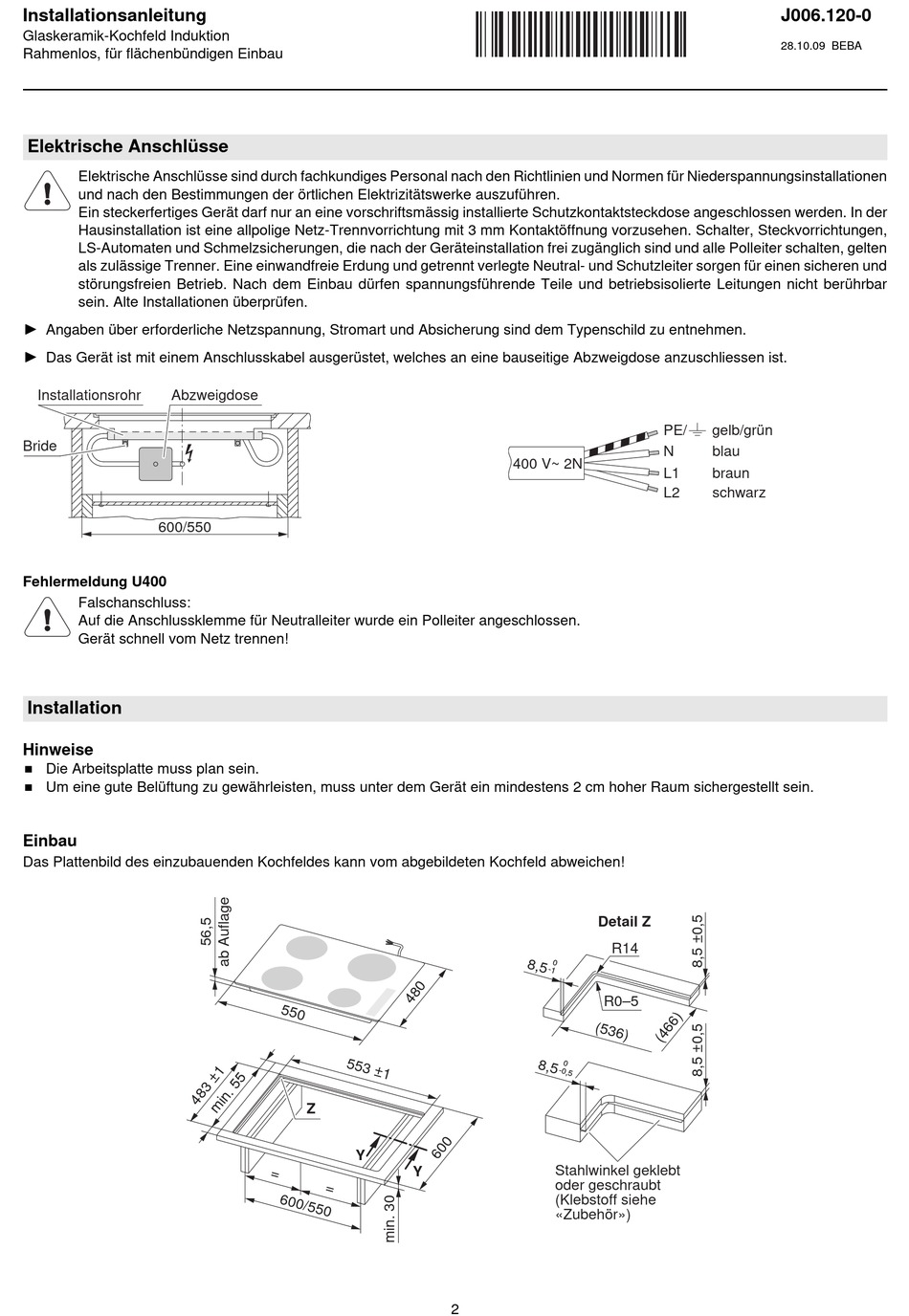

V-ZUG GK46TIGF Installationsanleitung Seite 2

Installationsanleitung
Glaskeramik-Kochfeld Induktion
Rahmenlos, für flächenbündigen Einbau
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren und
störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berührbar
sein. Alte Installationen überprüfen.
A
Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
A
Das Gerät ist mit einem Anschlusskabel ausgerüstet, welches an eine bauseitige Abzweigdose anzuschliessen ist.
Installationsrohr Abzweigdose
Bride
600/550
Fehlermeldung U400
Falschanschluss:
Auf die Anschlussklemme für Neutralleiter wurde ein Polleiter angeschlossen.
Gerät schnell vom Netz trennen!
Installation
Hinweise
Die Arbeitsplatte muss plan sein.
Um eine gute Belüftung zu gewährleisten, muss unter dem Gerät ein mindestens 2 cm hoher Raum sichergestellt sein.
Einbau
Das Plattenbild des einzubauenden Kochfeldes kann vom abgebildeten Kochfeld abweichen!
Z
Y
Y
2
PE/
N
400 V~ 2N
L1
L2
Detail Z
R14
R0–5
Stahlwinkel geklebt
oder geschraubt
(Klebstoff siehe
«Zubehör»)
J006.120-0
28.10.09 BEBA
gelb/grün
blau
braun
schwarz
