Anschluss

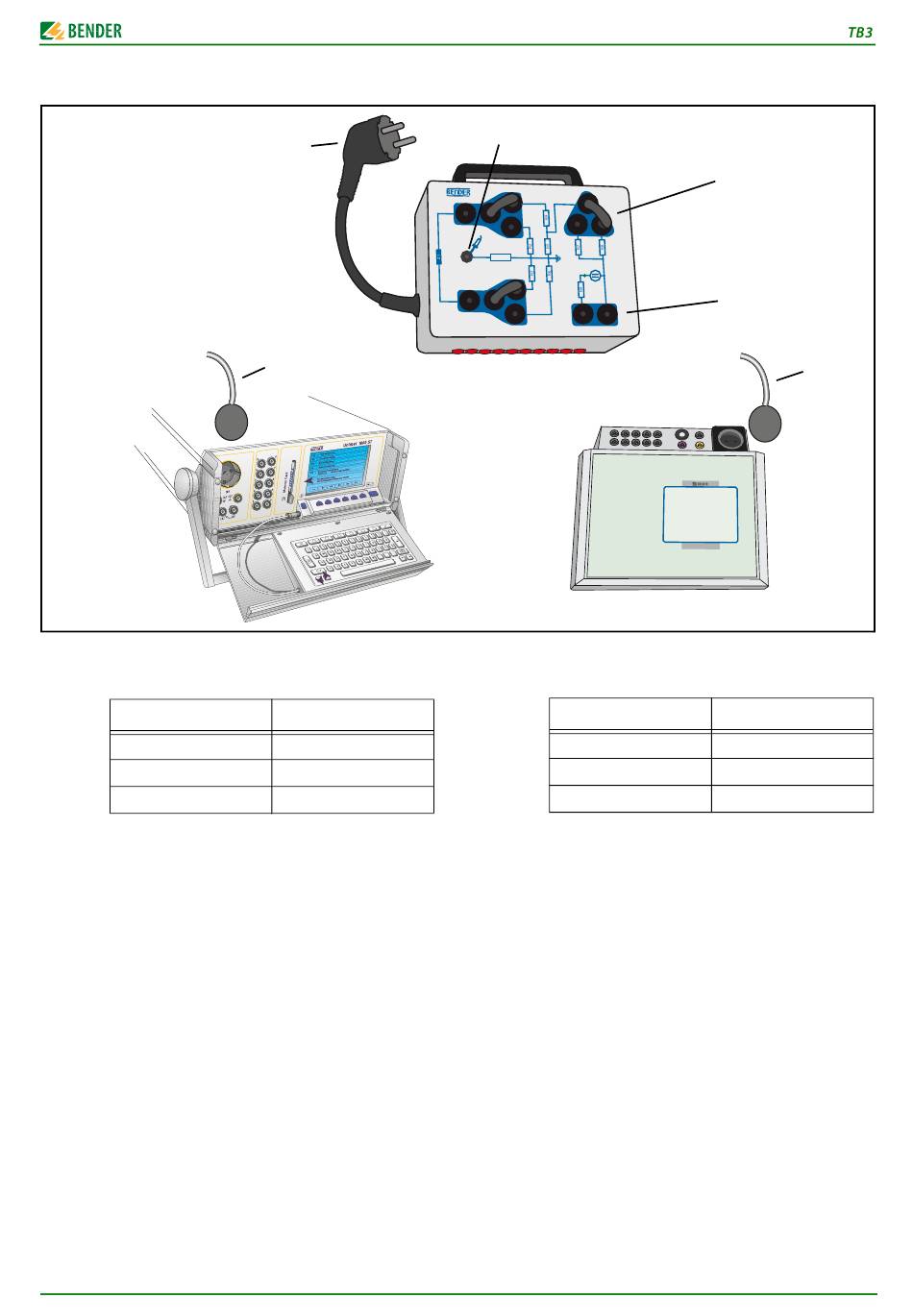

Legende zum Anschlussbild
1 Steckbrücken. Stecken Sie die Brücken so ein, dass folgen-
den Buchsen verbunden sind.
UNIMET® 1000/1100ST UNIMET® 800ST/810ST
a - b
d - e
h - i
2 Verbinden Sie die Patientenbuchsen 1 und 2 des Prüfsys-
tems (bei UNIMET® 800ST/810ST nur Buchse 2) mit den
entsprechenden Buchsen der TB3.
3, 5, 6 Stecken Sie den Netzstecker der TB3 wie abgebildet in die
Prüfsteckdose des Prüfsystems. Beachten Sie dabei die
Einsteckrichtung (bei UNIMET® 800ST/810ST und UNI-
MET® 1000/1100ST Zuleitungskabel von oben).
Bei falscher Einsteckrichtung sind die Prüfergebnisse
nicht verwertbar.
4 Kontaktieren Sie die Prüfspitze des Prüfsystems mit der
Buchse PE der TB3.
TB3_D00149_00_M_DEEN/08.2017
3
5
a - b
d - f
h - i
Connection
4
TB 3
L1
PE
R - PE
N
Legend to connection diagram
1 Jumpers. Plug in the jumpers in such a way that the fol-
lowing sockets are connected:
UNIMET® 1000/1100ST UNIMET® 800ST/810ST
a - b
d - e
h - i
2 Connect the patient sockets 1 and 2 of the test system (at
UNIMET® 800ST/810ST only socket 2) to the respective so-
ckets of TB3.
3, 5, 6 Plug the mains plug of TB3 into the test socket of the test
system. Make sure that the plug is correctly plugged in.
Check that the mains plug is plugged in in the right direc-
tion, as illustrated in the picture on the left (at
UNIMET® 800ST/810ST and UNIMET® 1000/1100ST from
the top).
A wrong plugin direction will result in test results that are
not useable.
4 Contact the socket PE of TB3 with the test probe of the
test system.
1
2
6
a - b
d - f
h - i
3
