Legende Bedienelemente
1 Netzstecker; nur zum Einstecken in Prüfsteckdose des
Prüfsystems bestimmt.
2 Buchse für Prüfspitze des Prüfsystems.
3 Tragegriff

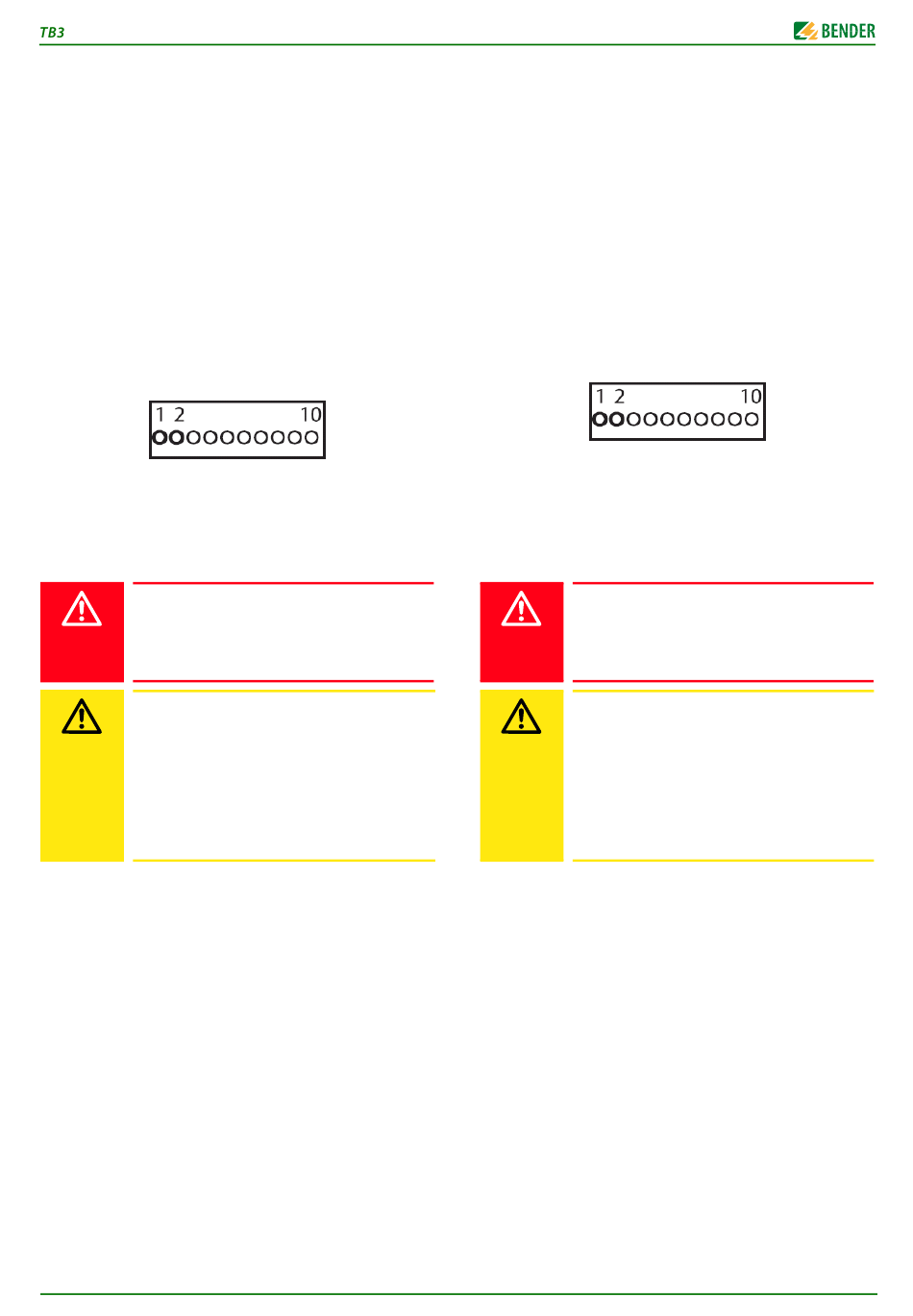

4 Gehäuse mit Magnet-Haftstreifen zur einfachen Befesti-
gung am Prüfsystem UNIMET® 1000/1100ST.
5 LED leuchtet, wenn Netzspannung am Netzstecker anliegt.
6 Buchsen zum Anschluss der Patientenanschlüsse 1 und 2
des Prüfsystems.
7 Die Buchsen 1 und 2 an der Seite der TB3 sind intern mit
Buchsen 1 und 2 auf der Frontseite verbunden. Die Buch-
sen 3 bis 10 können zur Überprüfung der Anschlüsse 3 bis
10 für Patientenelektroden am Prüfsystem verwendet
werden (Patientenhilfsstrommessung). Die Messwerte
weichen vom dokumentierten Messwert (Tabelle Tole-
ranzwert) ab.
8 Steckbrücken ermöglichen das Simulieren verschiedener
Testsituationen.

Montage und Anschluss

Lebensgefahr durch Stromschlag!
Stellen Sie vor Anschluss des Gerätes und vor Ar-
beiten an den Anschlüssen des Gerätes sicher,
GEFAHR
dass am Prüfsystem noch keine Messung gestar-
tet ist.
Voraussetzungen für eine korrekte Prüfung:
- An das Prüfsystem darf kein Drucker und kein PC
angeschlossen sein.
VORSICHT
- Das Prüfsystem muss an eine geerdete und sta-
bile Speisespannung angeschlossen sein.
- Am UNIMET® 800ST/810ST bzw. UNIMET® 1000/
1100ST muss für die Prüfspitze ein Nullabgleich
durchgeführt sein (siehe Handbuch des Prüf-
systems).
2
Legend to operating elements
1 Mains plug only suitable for the test socket of the test sys-
tem.
2 Socket for the connection of the test probe
3 Carrying handle
4 Enclosure, magnetic adhesive stripes. Allow simple fixing
to the test system UNIMET® 1000/1100ST.
5 LED lights when voltage is applied at the mains plug.
6 Sockets for the patient connections 1and 2 of the test sys-
tem.
7 The sockets 1 and 2 located at the side of TB3 are inter-
nally connected to the sockets 1 and 2 on the front. The
sockets 3...10 can be used for testing the patient connec-
tions 3...10 at the test system (patient auxiliary current
measurement). The measuring values deviate from those
documented in table "tolerance values".
8 Jumpers allowing simulation of different test situations.

Installation and Connection

Risk of fatal injury from electric shock!
Prior to connection of the device and before any
work is carried out on the connections of the de-
DANGER
vice, make sure that no measurement is started at
the test device.
Requirements for a correct test
- Make sure that no printer or PC is connected to
the test device.
CAUTION
- The test device must be connected to an earthed
and a stable supply.
- Perform a zero balancing for the test probe at
the UNIMET® 800ST/810ST respectively UNIMET®
1000/1100ST (refer to the operating instructions
of the test system).
