Technisches Handbuch Logikmodul SCN‐LOG 1.01

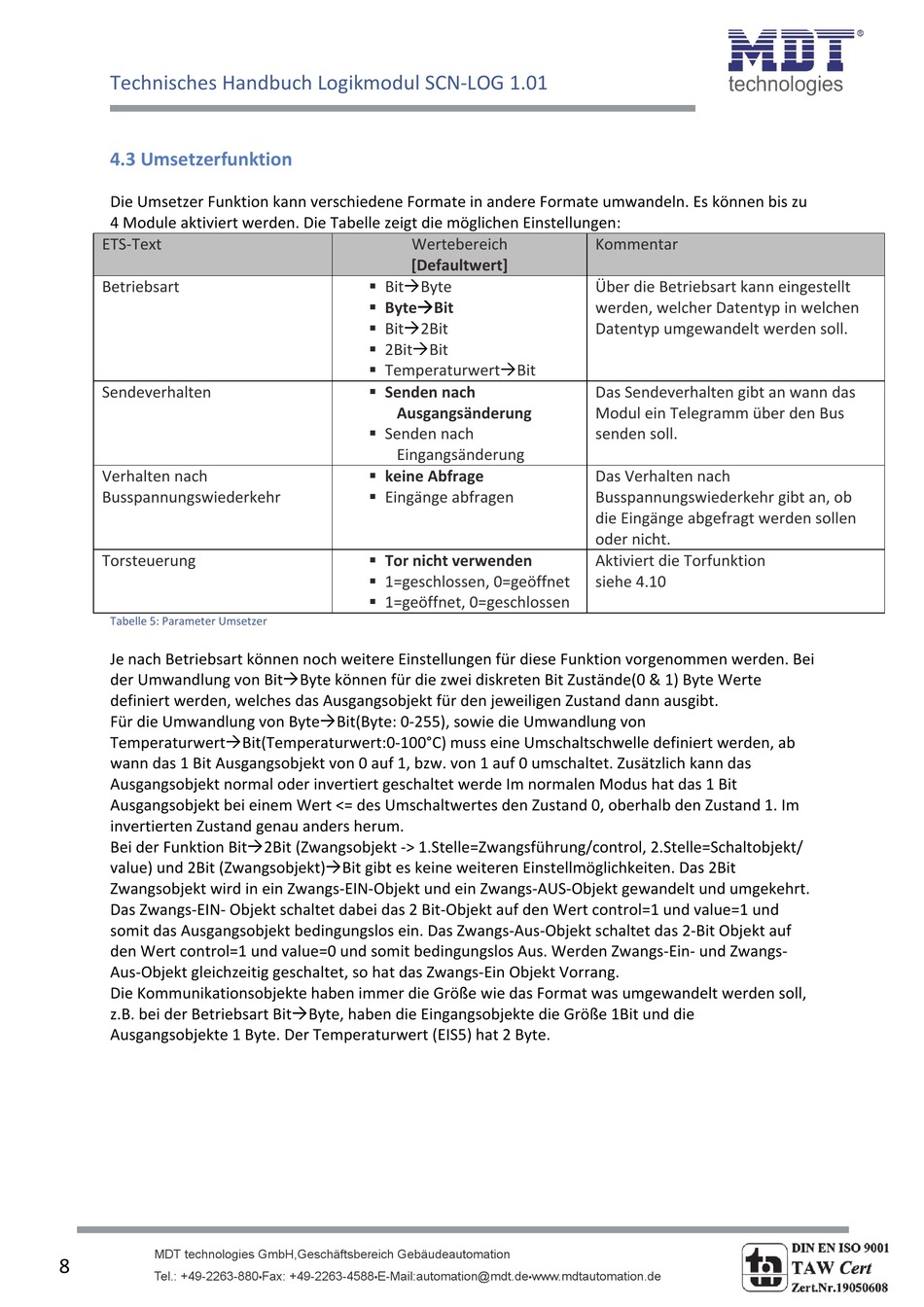

4.3 Umsetzerfunktion
Die Umsetzer Funktion kann verschiedene Formate in andere Formate umwandeln. Es können bis zu
4 Module aktiviert werden. Die Tabelle zeigt die möglichen Einstellungen:
ETS‐Text
Betriebsart
Sendeverhalten
Verhalten nach
Busspannungswiederkehr
Torsteuerung
Tabelle 5: Parameter Umsetzer
Je nach Betriebsart können noch weitere Einstellungen für diese Funktion vorgenommen werden. Bei
der Umwandlung von BitByte können für die zwei diskreten Bit Zustände(0 & 1) Byte Werte
definiert werden, welches das Ausgangsobjekt für den jeweiligen Zustand dann ausgibt.
Für die Umwandlung von ByteBit(Byte: 0‐255), sowie die Umwandlung von
TemperaturwertBit(Temperaturwert:0‐100°C) muss eine Umschaltschwelle definiert werden, ab
wann das 1 Bit Ausgangsobjekt von 0 auf 1, bzw. von 1 auf 0 umschaltet. Zusätzlich kann das
Ausgangsobjekt normal oder invertiert geschaltet werde Im normalen Modus hat das 1 Bit
Ausgangsobjekt bei einem Wert <= des Umschaltwertes den Zustand 0, oberhalb den Zustand 1. Im
invertierten Zustand genau anders herum.
Bei der Funktion Bit2Bit (Zwangsobjekt ‐> 1.Stelle=Zwangsführung/control, 2.Stelle=Schaltobjekt/
value) und 2Bit (Zwangsobjekt)Bit gibt es keine weiteren Einstellmöglichkeiten. Das 2Bit
Zwangsobjekt wird in ein Zwangs‐EIN‐Objekt und ein Zwangs‐AUS‐Objekt gewandelt und umgekehrt.
Das Zwangs‐EIN‐ Objekt schaltet dabei das 2 Bit‐Objekt auf den Wert control=1 und value=1 und
somit das Ausgangsobjekt bedingungslos ein. Das Zwangs‐Aus‐Objekt schaltet das 2‐Bit Objekt auf
den Wert control=1 und value=0 und somit bedingungslos Aus. Werden Zwangs‐Ein‐ und Zwangs‐
Aus‐Objekt gleichzeitig geschaltet, so hat das Zwangs‐Ein Objekt Vorrang.
Die Kommunikationsobjekte haben immer die Größe wie das Format was umgewandelt werden soll,
z.B. bei der Betriebsart BitByte, haben die Eingangsobjekte die Größe 1Bit und die
Ausgangsobjekte 1 Byte. Der Temperaturwert (EIS5) hat 2 Byte.
MDT technologies GmbH,Geschäftsbereich Gebäudeautomation
8
Tel.: +49-2263-880
Wertebereich
[Defaultwert]
 BitByte
 ByteBit
 Bit2Bit
 2BitBit
 TemperaturwertBit
 Senden nach
Ausgangsänderung
 Senden nach
Eingangsänderung
 keine Abfrage
 Eingänge abfragen
 Tor nicht verwenden
 1=geschlossen, 0=geöffnet
 1=geöffnet, 0=geschlossen
Fax: +49-2263-4588 E-Mail:automation@mdt.de
• •
Kommentar
Über die Betriebsart kann eingestellt
werden, welcher Datentyp in welchen
Datentyp umgewandelt werden soll.
Das Sendeverhalten gibt an wann das
Modul ein Telegramm über den Bus
senden soll.
Das Verhalten nach
Busspannungswiederkehr gibt an, ob
die Eingänge abgefragt werden sollen
oder nicht.
Aktiviert die Torfunktion
siehe 4.10
