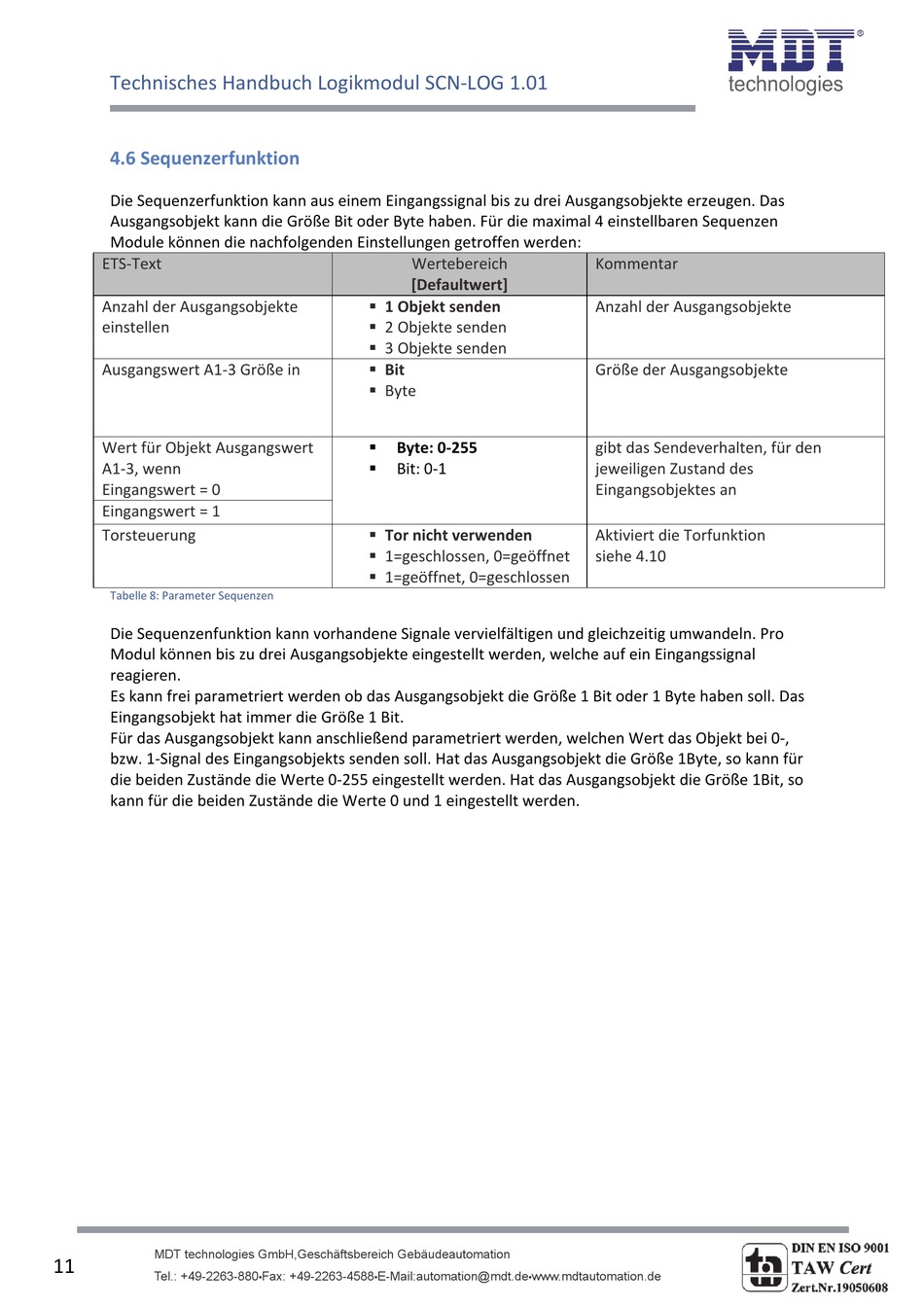

Technisches Handbuch Logikmodul SCN‐LOG 1.01
4.6 Sequenzerfunktion
Die Sequenzerfunktion kann aus einem Eingangssignal bis zu drei Ausgangsobjekte erzeugen. Das
Ausgangsobjekt kann die Größe Bit oder Byte haben. Für die maximal 4 einstellbaren Sequenzen
Module können die nachfolgenden Einstellungen getroffen werden:
ETS‐Text
Anzahl der Ausgangsobjekte
einstellen
Ausgangswert A1‐3 Größe in
Wert für Objekt Ausgangswert
A1‐3, wenn
Eingangswert = 0
Eingangswert = 1
Torsteuerung
Tabelle 8: Parameter Sequenzen
Die Sequenzenfunktion kann vorhandene Signale vervielfältigen und gleichzeitig umwandeln. Pro
Modul können bis zu drei Ausgangsobjekte eingestellt werden, welche auf ein Eingangssignal
reagieren.
Es kann frei parametriert werden ob das Ausgangsobjekt die Größe 1 Bit oder 1 Byte haben soll. Das
Eingangsobjekt hat immer die Größe 1 Bit.
Für das Ausgangsobjekt kann anschließend parametriert werden, welchen Wert das Objekt bei 0‐,
bzw. 1‐Signal des Eingangsobjekts senden soll. Hat das Ausgangsobjekt die Größe 1Byte, so kann für
die beiden Zustände die Werte 0‐255 eingestellt werden. Hat das Ausgangsobjekt die Größe 1Bit, so
kann für die beiden Zustände die Werte 0 und 1 eingestellt werden.
MDT technologies GmbH,Geschäftsbereich Gebäudeautomation
11
Tel.: +49-2263-880
Wertebereich
[Defaultwert]
1 Objekt senden
2 Objekte senden
3 Objekte senden
Bit
Byte
Byte: 0‐255
Bit: 0‐1
Tor nicht verwenden
1=geschlossen, 0=geöffnet
1=geöffnet, 0=geschlossen
Fax: +49-2263-4588
E-Mail:automation@mdt.de
•
•
Kommentar
Anzahl der Ausgangsobjekte
Größe der Ausgangsobjekte
gibt das Sendeverhalten, für den
jeweiligen Zustand des
Eingangsobjektes an
Aktiviert die Torfunktion
siehe 4.10
www.mdtautomation.de
•
