Technisches Handbuch Logikmodul SCN‐LOG 1.01

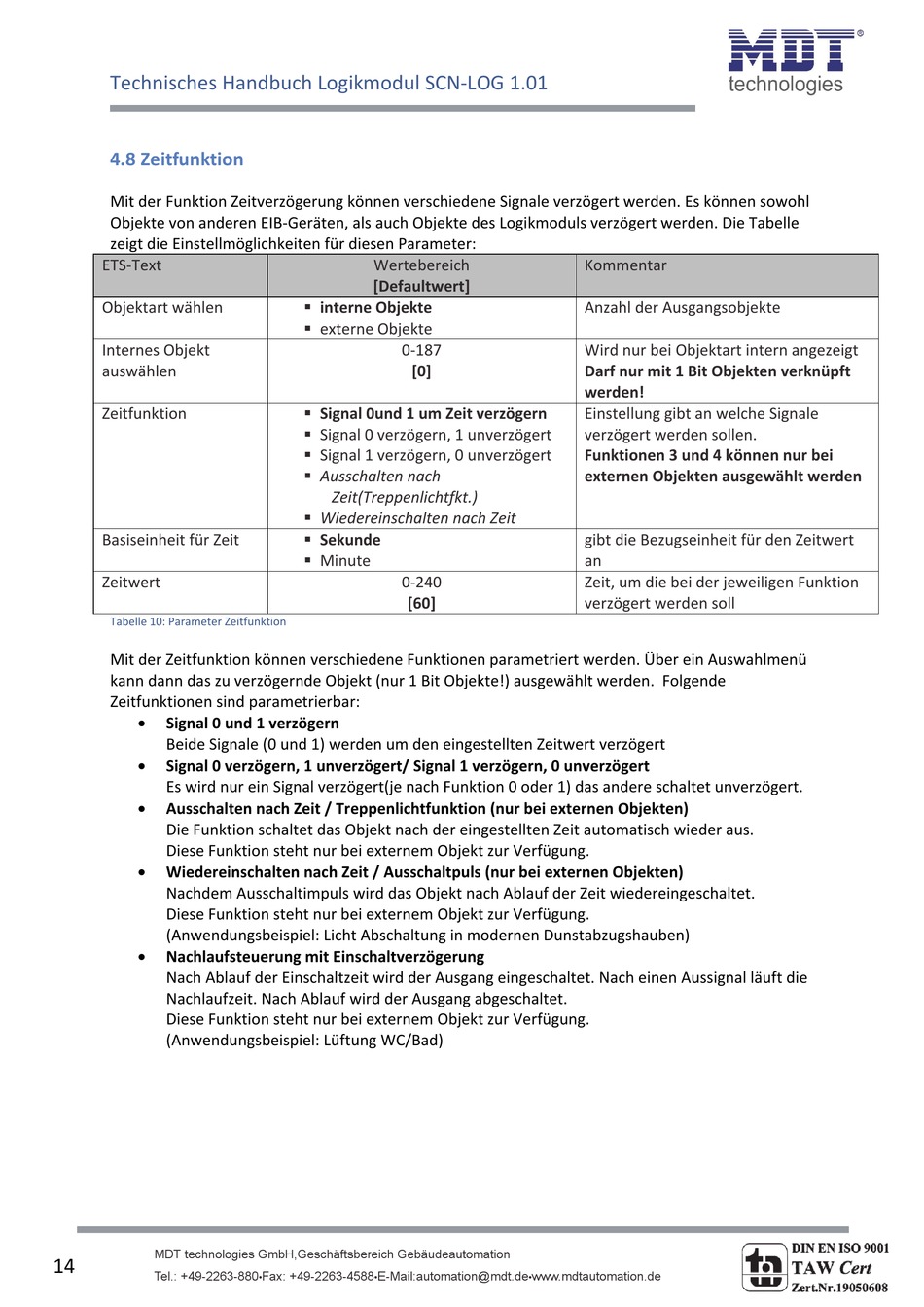

4.8 Zeitfunktion
Mit der Funktion Zeitverzögerung können verschiedene Signale verzögert werden. Es können sowohl
Objekte von anderen EIB‐Geräten, als auch Objekte des Logikmoduls verzögert werden. Die Tabelle
zeigt die Einstellmöglichkeiten für diesen Parameter:
ETS‐Text
Objektart wählen
Internes Objekt
auswählen
Zeitfunktion
Basiseinheit für Zeit
Zeitwert
Tabelle 10: Parameter Zeitfunktion
Mit der Zeitfunktion können verschiedene Funktionen parametriert werden. Über ein Auswahlmenü
kann dann das zu verzögernde Objekt (nur 1 Bit Objekte!) ausgewählt werden. Folgende
Zeitfunktionen sind parametrierbar:

Signal 0 und 1 verzögern
Beide Signale (0 und 1) werden um den eingestellten Zeitwert verzögert

Signal 0 verzögern, 1 unverzögert/ Signal 1 verzögern, 0 unverzögert
Es wird nur ein Signal verzögert(je nach Funktion 0 oder 1) das andere schaltet unverzögert.

Ausschalten nach Zeit / Treppenlichtfunktion (nur bei externen Objekten)
Die Funktion schaltet das Objekt nach der eingestellten Zeit automatisch wieder aus.
Diese Funktion steht nur bei externem Objekt zur Verfügung.

Wiedereinschalten nach Zeit / Ausschaltpuls (nur bei externen Objekten)
Nachdem Ausschaltimpuls wird das Objekt nach Ablauf der Zeit wiedereingeschaltet.
Diese Funktion steht nur bei externem Objekt zur Verfügung.
(Anwendungsbeispiel: Licht Abschaltung in modernen Dunstabzugshauben)

Nachlaufsteuerung mit Einschaltverzögerung
Nach Ablauf der Einschaltzeit wird der Ausgang eingeschaltet. Nach einen Aussignal läuft die
Nachlaufzeit. Nach Ablauf wird der Ausgang abgeschaltet.
Diese Funktion steht nur bei externem Objekt zur Verfügung.
(Anwendungsbeispiel: Lüftung WC/Bad)
MDT technologies GmbH,Geschäftsbereich Gebäudeautomation
14
Tel.: +49-2263-880
Wertebereich
[Defaultwert]
 interne Objekte
 externe Objekte
0‐187
[0]
 Signal 0und 1 um Zeit verzögern
 Signal 0 verzögern, 1 unverzögert
 Signal 1 verzögern, 0 unverzögert
 Ausschalten nach
Zeit(Treppenlichtfkt.)
 Wiedereinschalten nach Zeit
 Sekunde
 Minute
0‐240
[60]
Fax: +49-2263-4588 E-Mail:automation@mdt.de
• •
Kommentar
Anzahl der Ausgangsobjekte
Wird nur bei Objektart intern angezeigt
Darf nur mit 1 Bit Objekten verknüpft
werden!
Einstellung gibt an welche Signale
verzögert werden sollen.
Funktionen 3 und 4 können nur bei
externen Objekten ausgewählt werden
gibt die Bezugseinheit für den Zeitwert
an
Zeit, um die bei der jeweiligen Funktion
verzögert werden soll
