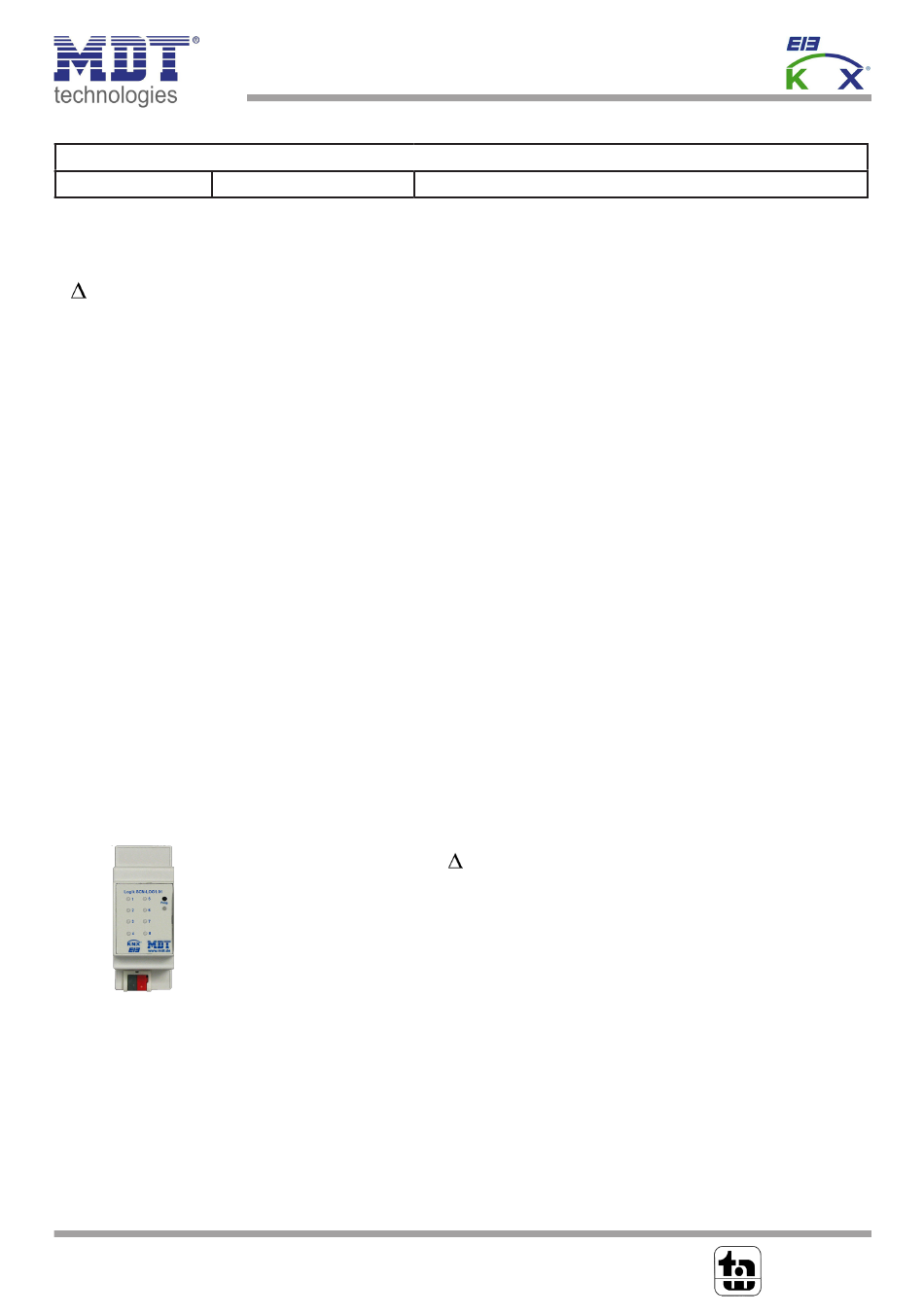

Datenblatt - MDT Technologies SCN-LOG 1.01 Technisches Handbuch

MDT Logikmodul, Reiheneinbaugerät
Ausführungen
SCN-LOG1.01 Logikmodul
Das MDT Logikmodul dient zum Erstellen von universellen Verknüpfungen und zur Steuerung von Gebäudefunktionen.
Folgende Funktionen sind in der Applikationssoftware parametrierbar:
• 8 Logikblöcke mit je 8 Eingängen ( UND, ODER und Exklusiv ODER Verknüpfungen )
• T Temperaturschalter
• Wertinvertierer für Byte Objekte
• Telegrammratenbegrenzung
• 4 Umsetzermodule zum Wandeln von Telegrammen ( Bit > Byte, Byte > Bit, 2 x Bit > 2 Bit Zwangsobjekt,
2 Bit Zwangsobjekt > 2 x 1 Bit, 1 Byte Werttelegramm > 1 Bit Schalttelegramm)
• 4 Module zum Filtern von EIN und/oder AUS Telegrammen
• 4 Multiplexer mit Trennwandfunktion
• 4 Sequenzermodule zum Erzeugen von mehreren Telegrammen
• 2 Temperaturmodule ( Steuerung von Sommerbypassklappen, Solepumpen, Zuluft Anheben/Absenken)
• 4 Zeitmodule ( Verzögerung, Treppenlicht, Ausschaltpuls und Nachlaufsteuerung mit Einschaltverzögerung )
• 8 LED für interne oder externe Objekte
Das Logikmodul ist zur festen Installation auf einer Hutprofilschiene in Starkstromverteilungen vorgesehen.
Die Montage muss in trockenen Innenräumen erfolgen.
Zur Inbetriebnahme und Projektierung des Logikmodules benötigen Sie die ETS3f/ETS4. Die Produktdatenbank finden
Sie auf unserer Internetseite unter www.mdt.de/Downloads.html
SCN-LOG1.01
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 1012
MDT Logikmodul
2TE REG
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
• Produktion nach ISO 9001 zertifiziert
• 8 Logikblöcke mit je 8 Eingängen (8 Objekte)
• T Temperaturschalter
• Wertinvertierer für Byte Objekte
• Telegrammratenbegrenzung
• 4 Umsetzer zum Wandeln von Telegrammen
• 4 Module zum Filtern von EIN und/oder AUS Telegrammen
• 8 Multiplexer mit Trennwandfunktion
• 4 Sequenzermodule zum Erzeugen von mehreren Telegrammen
• 2 Temperaturmodule
• 4 Zeitmodule mit Vergleichsfunktion und Nachlaufzeit
• 8 LED für interne und externe Objekte
• Reiheneinbaugerät für 35mm Hutschiene
• Integrierter Busankoppler
• 3 Jahre Produktgarantie
N
DIN EN ISO 9001
TAW Cert
Zert.Nr.1905606
