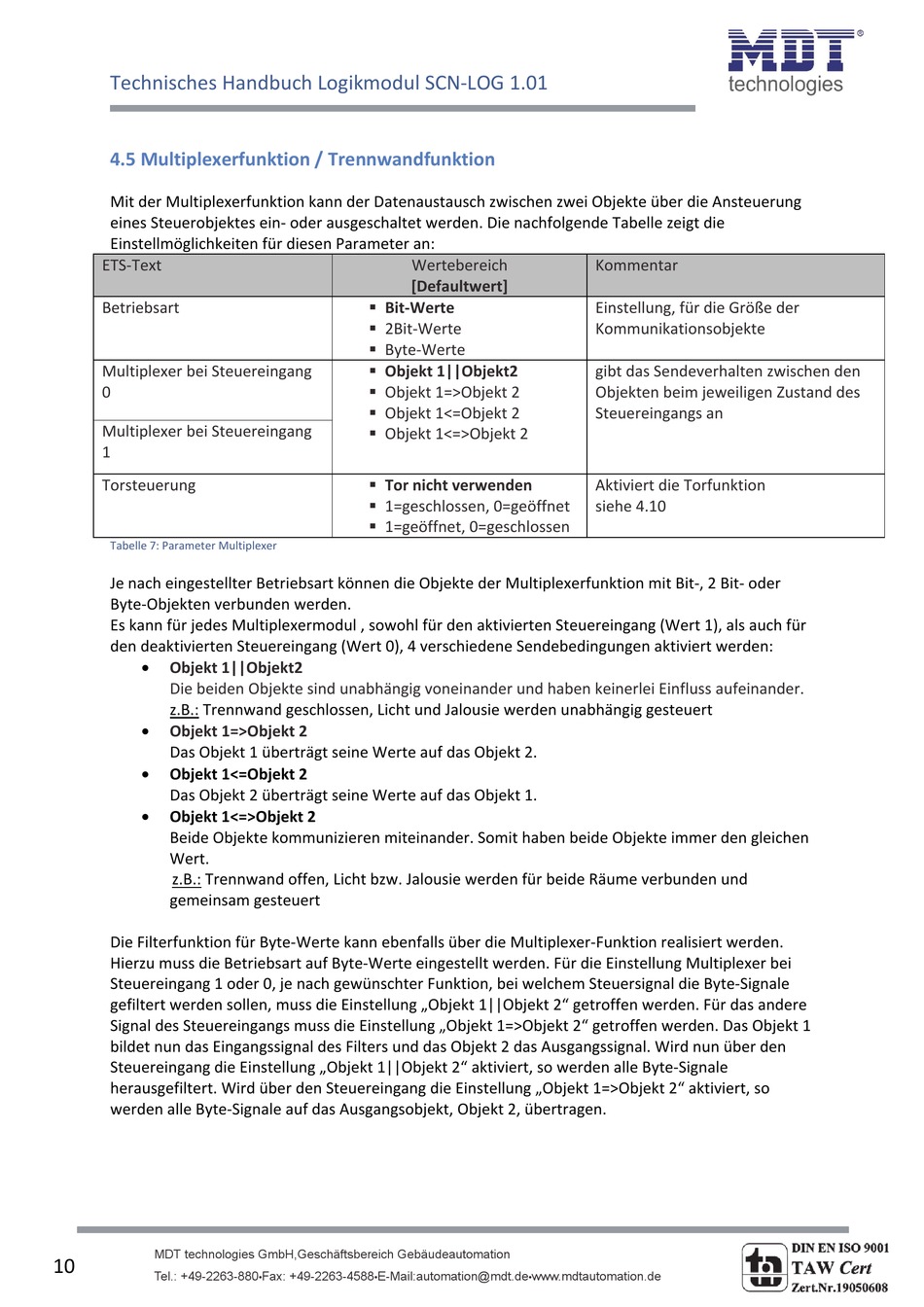

Technisches Handbuch Logikmodul SCN‐LOG 1.01
4.5 Multiplexerfunktion / Trennwandfunktion
Mit der Multiplexerfunktion kann der Datenaustausch zwischen zwei Objekte über die Ansteuerung
eines Steuerobjektes ein‐ oder ausgeschaltet werden. Die nachfolgende Tabelle zeigt die
Einstellmöglichkeiten für diesen Parameter an:
ETS‐Text
Betriebsart
Multiplexer bei Steuereingang
0
Multiplexer bei Steuereingang
1
Torsteuerung
Tabelle 7: Parameter Multiplexer
Je nach eingestellter Betriebsart können die Objekte der Multiplexerfunktion mit Bit‐, 2 Bit‐ oder
Byte‐Objekten verbunden werden.
Es kann für jedes Multiplexermodul , sowohl für den aktivierten Steuereingang (Wert 1), als auch für
den deaktivierten Steuereingang (Wert 0), 4 verschiedene Sendebedingungen aktiviert werden:
Objekt 1||Objekt2
Die beiden Objekte sind unabhängig voneinander und haben keinerlei Einfluss aufeinander.
z.B.: Trennwand geschlossen, Licht und Jalousie werden unabhängig gesteuert
Objekt 1=>Objekt 2
Das Objekt 1 überträgt seine Werte auf das Objekt 2.
Objekt 1<=Objekt 2
Das Objekt 2 überträgt seine Werte auf das Objekt 1.
Objekt 1<=>Objekt 2
Beide Objekte kommunizieren miteinander. Somit haben beide Objekte immer den gleichen
Wert.
z.B.: Trennwand offen, Licht bzw. Jalousie werden für beide Räume verbunden und
gemeinsam gesteuert
Die Filterfunktion für Byte‐Werte kann ebenfalls über die Multiplexer‐Funktion realisiert werden.
Hierzu muss die Betriebsart auf Byte‐Werte eingestellt werden. Für die Einstellung Multiplexer bei
Steuereingang 1 oder 0, je nach gewünschter Funktion, bei welchem Steuersignal die Byte‐Signale
gefiltert werden sollen, muss die Einstellung „Objekt 1||Objekt 2" getroffen werden. Für das andere
Signal des Steuereingangs muss die Einstellung „Objekt 1=>Objekt 2" getroffen werden. Das Objekt 1
bildet nun das Eingangssignal des Filters und das Objekt 2 das Ausgangssignal. Wird nun über den
Steuereingang die Einstellung „Objekt 1||Objekt 2" aktiviert, so werden alle Byte‐Signale
herausgefiltert. Wird über den Steuereingang die Einstellung „Objekt 1=>Objekt 2" aktiviert, so
werden alle Byte‐Signale auf das Ausgangsobjekt, Objekt 2, übertragen.
MDT technologies GmbH,Geschäftsbereich Gebäudeautomation
10
Tel.: +49-2263-880
Wertebereich
[Defaultwert]
Bit‐Werte
2Bit‐Werte
Byte‐Werte
Objekt 1||Objekt2
Objekt 1=>Objekt 2
Objekt 1<=Objekt 2
Objekt 1<=>Objekt 2
Tor nicht verwenden
1=geschlossen, 0=geöffnet
1=geöffnet, 0=geschlossen
Fax: +49-2263-4588
E-Mail:automation@mdt.de
•
•
Kommentar
Einstellung, für die Größe der
Kommunikationsobjekte
gibt das Sendeverhalten zwischen den
Objekten beim jeweiligen Zustand des
Steuereingangs an
Aktiviert die Torfunktion
siehe 4.10
www.mdtautomation.de
•
